ループ配管で温水が流れない原因は？充水・エア抜き・弁とポンプの確認順序

温水のループ配管で水が流れないときは、ポンプの故障だけでなく、充水、弁の開閉、空気、閉塞を順に調べます。ポンプが回っていることと、必要な量の温水が負荷へ届くことは別です。

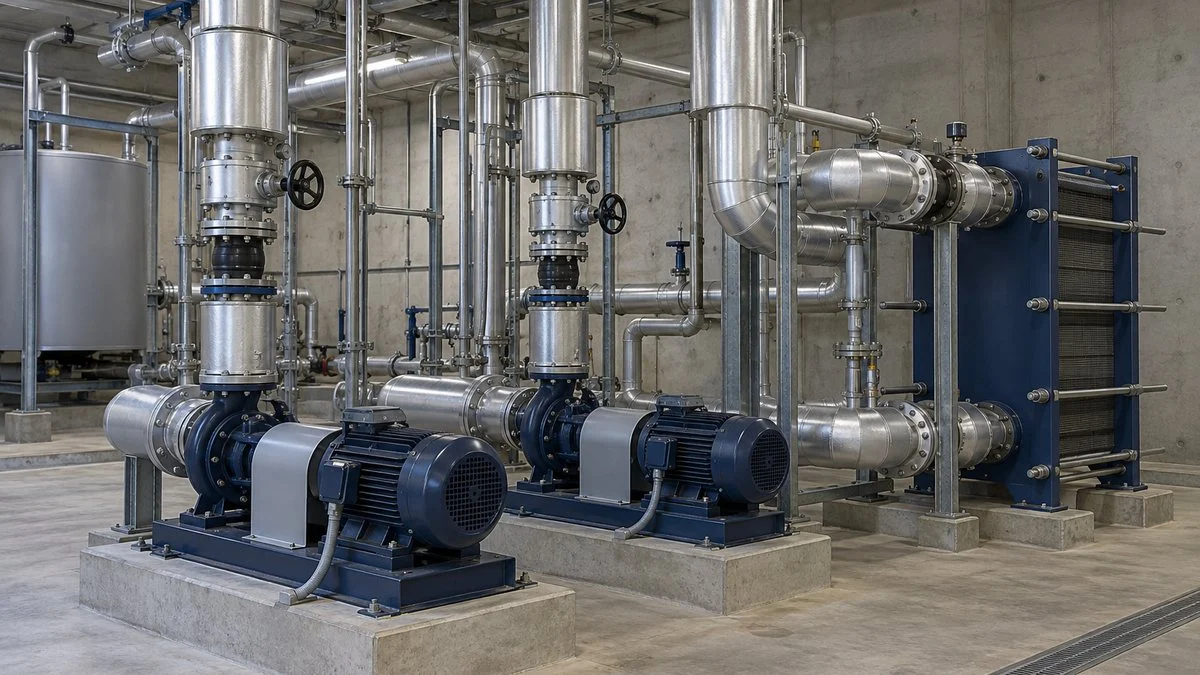

病院やホテル、工場では、熱交換器で温めた水を各所へ送り、戻して再び加熱する循環方式が使われます。熱源をまとめて管理できる一方、試運転では配管全体と付帯設備を一つの系統として確かめます。

判断で混同しやすいのは、配管を満水に保つ圧力と、水を循環させるための差圧です。満水の密閉回路では、建物の高さをそのまま循環ポンプの揚程へ足さず、配管や機器の抵抗から考えます。

動画の「補給元弁が閉なら流れない」「弁が一つ閉なら全体が流れない」は、充水状態と配管経路によって変わります。満水を維持する密閉循環と初期充水を分け、閉弁の影響は直列か並列かを図面で追って確認します。

動画で触れる建物高さは、満水密閉循環の揚程へそのまま加えず、最高点の静圧と分けます。音や温度だけでテープ残置を断定せず、空気抜きや分解には停止・冷却・隔離と残圧確認、配線変更には電源隔離と無電圧確認が必要です。

ループ配管で温水が上手く流れない原因

最初に、循環水そのものが流れていないのか、流れているのに温まらないのかを区別します。流量、往き戻りの温度、ポンプ前後の圧力を同じ時刻で残すと、調べる範囲を絞れます。

以下は温水の循環回路を対象とし、給湯の使用水を補う配管や、別の開放水槽へ送水する回路とは区別します。系統図で水の出入口、膨張タンク、ポンプ、負荷までの戻り経路を先に確認します。

補給水が入っていない

新設後や水抜き後に、補給側の元弁が閉じていると、系内へ水を張れず、空気が残る原因になります。補給系統の圧力だけで判断せず、弁の前後と循環側の圧力、水位や充水記録を照合します。

補給弁の通常の開閉状態や自動補給の制御は、設備の設計と運転手順に従います。図は安全弁や細部の弁・計器を省略しています。

一方、すでに満水で漏れもなく、水量を保っている密閉回路は、補給水を流し続けなくても循環できます。補給元弁が閉じている事実だけで原因を決めず、系内の水が不足している証拠を確かめます。

圧力が繰り返し下がる場合は、補給操作だけで済ませず、漏れ、排水、安全弁からの排出、膨張設備の状態も調べます。膨張タンクの役割は温度変化による体積を受け止めることで、循環ポンプの役割とは異なります。

ループ内のバルブがしまっている

一つの直列経路にある遮断弁が閉じれば、その経路を通り抜ける循環は止まります。弁番号と流れ方向を系統図へ書き込み、吸込側、吐出側、熱交換器の前後、負荷側まで一周して追います。

枝が並列につながっている場合は、閉じた枝だけ流れず、ほかの枝へ水が流れることもあります。全体流量があっても末端が温まらないときは、枝ごとの弁、制御指令、流量調整の状態を見ます。

バイパスが開いていると、抵抗の小さい近道へ水が回り、遠い負荷へ必要量が届かない場合もあります。弁を一律に全開へ変更するのでなく、承認された試運転時の弁配置と現状を照合します。

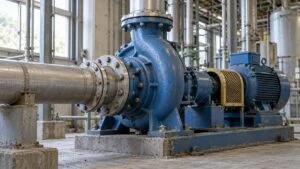

ハンドルの位置と内部の弁体が一致しない故障や、逆止め弁の向き・作動不良も確認対象です。吐出圧力低下の調べ方と同様に、計器の位置と弁の前後関係をそろえて読みます。

ポンプの回転が逆

三相電動機の結線を変えると回転方向が変わり、遠心ポンプでは必要な流量や揚程を得られない原因になります。回っている外観だけで正転と判断せず、機器の矢印と指定された確認方向を照合します。

回転の確認は、呼び水や弁の状態を整え、取扱説明書の試運転手順に沿って担当者が行います。ガードを外した回転部へ近づく方法や、空運転を続けながら方向を見る方法は採りません。

三相のうち二相を入れ替えると回転が反転するのは基本原理ですが、配線変更には電源の隔離と無電圧の確認が必要です。インバータ付きでは機器の指定を確認し、一次側の相順変更だけで直ると決めつけません。

回転数や周波数の設定が設計条件より低くても、期待した能力は出ません。指令値と実際の運転状態を記録し、ポンプの流量・圧力と運転点を、使用中の回転条件の性能曲線へ照合します。

テープの取り忘れ

施工時の保護キャップ、フランジ面の保護材、仮設の閉止板などが残ると、流路を塞ぐ原因になります。保護テープの残置も、弁を開けても通水しない場合に調べる施工上の仮説の一つです。

まず工事記録や開放点検の記録を読み、閉塞が疑われる区間の前後差圧と流量を確認します。ポンプを強く回して押し抜くのではなく、異物を機器へ運ばない点検計画を立てます。

フランジを外す確認は、停止、隔離、冷却、排水・残圧の確認を行った後の作業です。熱い配管や加圧中の接続部を緩めず、施工担当者と作業範囲をそろえてから点検します。

切粉や溶接かす、錆などでストレーナが詰まるケースも、流路の閉塞として切り分けます。ストレーナのメッシュと圧力損失を踏まえ、清掃前後を同じ流量条件で比較します。

エアが抜けていない

初期充水で高所や機器内へ空気が残ると、水の通路を狭めたり、ポンプへ空気を送り込んだりします。流量のふらつきや水音は手掛かりですが、その音だけで空気を唯一の原因に決めません。

空気抜きは設備で指定された高所、機器、ポンプの手順に沿って行い、枝が多い場合は区間ごとの充水状態を管理します。すべてのポンプに同じ空気抜きねじがあるとは限らず、運転中に無条件で開放しません。

熱水や残圧のある弁を開くと噴出するため、排出先と冷却・停止条件を取扱説明書で確かめます。負圧になる位置では外気を吸うこともあり、空気抜き弁を増やすだけでは解決しません。

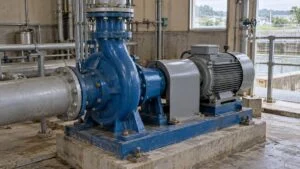

エア抜き後に症状が戻るなら、静圧の不足、漏れ部からの吸込み、膨張設備や補給の状態まで調べます。外部の空気が入る現象と液体の蒸発は、エア噛みとキャビテーションの違いとして整理できます。

ポンプの選定ミス

充水と通路、回転状態を確認しても必要流量に達しなければ、実際の回路抵抗とポンプ性能を照合します。設計より長い配管、小さい内径、機器の追加、制御弁の絞りなどは、必要な差圧を変えます。

満水の密閉ループを一周すると、上る水と下る水の高さによる効果は相殺されます。したがって循環ポンプは主に流れで失うエネルギーを補い、建物高さをそのまま循環揚程へ加えるものではありません。

高さが無関係になるわけではなく、最高点の充水圧や、吸込側で液体を安定して保つ圧力には影響します。異なる水位の開放水槽へ送る設備では静水頭の境界が変わるため、閉回路の説明を流用しません。

必要流量時の配管、継手、弁、熱交換器、負荷機器の損失を足し、その流量と揚程を同時に満たす機種を選びます。最大流量と最大揚程を別々に見て、両方が同時に得られると考えないことが大切です。

不凍液や濃度の変更で粘度が上がると、水で想定した回路抵抗と変わる場合があります。ブラインの物性と循環量のように、使用温度、液の種類、流量を一組で選定条件へ戻します。

交換を最後まで避けることより、原因の根拠をそろえることを優先します。無流量や異音のまま試行を続けず、既設の設定変更、回路の改善、ポンプ更新を、メーカーと性能上の適否から判断します。

静圧と循環に必要な差圧を計算で分ける

停止した満水配管で、下部の圧力と最高点の圧力が同じになるわけではありません。密度を一定とした水柱では、高さが増えるほど圧力が下がるため、下部の圧力だけで充水状態を判断しないようにします。

仮に下部から最高点まで20m、水の密度を1000kg/m³、下部のゲージ圧を250kPaとします。重力加速度9.80665m/s²で静圧差を求めると、最高点の圧力は約53.9kPaGです。

運転時は循環ポンプによる圧力の増減が重なるため、この静止時の値だけで全箇所を決められません。水温による飽和蒸気圧、吸込損失、膨張タンクの接続位置を含めて、最低圧となる場所を評価します。

次に、必要流量を流したときの損失が、配管15kPa、熱交換器20kPa、負荷10kPa、弁類5kPaと仮定します。合計50kPaを揚程に直すと約5.10mで、先ほどの高さ20mを足す計算ではありません。

左の曲線座標は製品データでも右の数値をプロットしたものでもありません。実機は対象機種・回転数の曲線と、実際の回路抵抗を照合します。

揚程と圧力の換算では、吐出側の圧力だけでなく、吸込側との差や計器高さも考えます。低流量で大きな差圧が出ていても、閉塞や閉弁による状態なら、必要な循環ができている証拠にはなりません。

試運転で残す測定値と、原因の絞り方

記録には測定時刻、ポンプ番号、回転数、弁の状態、供給・戻り温度、吸込・吐出圧力、流量を並べます。前後の条件をそろえることで、一つの操作がどの数値へ影響したかを追えます。

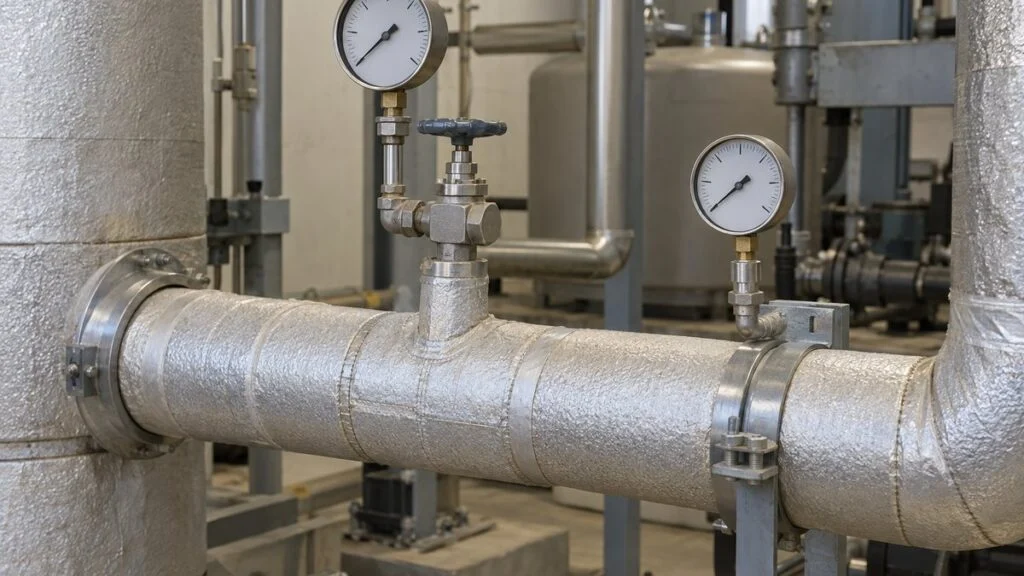

計器の元弁が閉じていれば、表示が実際の配管圧力を追っていない可能性があります。計器のレンジやゼロ点、取出口の状態も調べます。計器交換をする場合も、隔離と残圧確認を作業計画へ含めます。

現場の流量計と制御画面を比べる際は、L/minとm³/hなど、表示の単位と測定範囲をそろえます。流量がゼロなのか表示が更新されていないのかを分けると、配管の不流と計装側の問題を取り違えずに済みます。

一度に複数の弁や設定を変えると、改善した理由を追えなくなります。承認した手順で確認項目を一つずつ変え、操作前後の値を記録します。停止が必要な条件は先に決め、異常を出しながら試行を続けません。

現象	並べて見る情報	次の確認範囲
全体の流量がほぼない	充水圧、ポンプ差圧、回転状態	満水、直列経路、閉塞、空気
一部の負荷だけ冷たい	枝の流量・温度、弁指令	枝の閉弁、空気、バイパス、流量配分
流量や圧力がふらつく	音、吸込圧、温度、補給履歴	空気混入、蒸発、制御や弁の変動
流れるが温まらない	往復温度、流量、熱源条件	加熱能力、熱交換、負荷、混合

温度差が大きいことは、流量不足の手掛かりになる一方、負荷が増えた場合にも起こります。流量計の値や熱源の条件と組み合わせ、温度差だけを正常・異常の判定値として使いません。

図面上の弁番号と実機の表示を一致させ、取り外した保護材や仮設材の処置も記録へ残します。工事完了後に系統が変わった場合は、竣工図と試運転時の弁配置を更新すると、次回の切り分けが速くなります。

必要流量と圧力損失が設計図書にない場合は、購買仕様書の要求条件へ戻って、供給者と確認します。機器単体の能力と、据え付けた回路で求める能力の両方をそろえることが大切です。

ループ配管のよくある質問

補給水の元弁が閉じると、循環は必ず止まりますか？

初期充水ができず空気が残る場合と、満水で保有水量を保っている場合では結果が異なります。補給弁の開閉だけで決めず、循環側の圧力、充水記録、漏れや排出の有無を確認します。

建物が20m高ければ、循環ポンプも20mの揚程が必要ですか？

満水の密閉ループでは、高さをそのまま循環揚程へ足す計算にはなりません。最高点を満水に保つ静圧と、必要流量で回路抵抗に打ち勝つ差圧を分け、開放送水の境界とも区別します。

圧力計が上がっていれば、水は流れていますか？

閉弁や閉塞で流れが少なくても、ポンプ前後に差圧が生じる場合があります。吸込・吐出圧力、流量、弁の状態を一緒に確認し、吐出圧力一つだけで循環を判断しません。

エア抜きをしても、水音が戻るのはなぜですか？

残っていた空気だけでなく、圧力低下、外気の吸込み、温度変化による気体の分離なども調べます。発生時刻の圧力と水温、補給・排水の履歴を記録し、繰り返す原因まで追います。

大きいポンプへ替えれば流量不足は解決しますか？

空気、閉弁、閉塞や短絡が原因なら、ポンプを大きくするだけでは適切な対策になりません。通路と充水を確認したうえで、必要流量と実際の損失を性能曲線に照合して判断します。

まとめ

ループ配管の不流には、補給・充水不足、弁、逆回転、残置物、空気、ポンプと回路の不適合という複数の原因があります。最初から一つに決めず、図面と同時刻の測定値で確認する範囲を絞ります。

満水の密閉循環では、高さに応じた静圧と、流れを作るための差圧を分けて考えます。充水と通路を整え、必要流量での損失とポンプ性能を照合することが、再発しにくい対策につながります。

出典・参考資料

• Grundfos「Hydronic Heating Systems」：冊子40–41、68–69頁。充水静圧、循環損失、空気除去。
• Grundfos「Static pressure」：静圧とポンプの差圧、低圧・高温の影響。
• 荏原製作所「S形ポンプ取扱説明書」：配管・空気だまり、回転方向、運転記録と点検。個別型式の許容値は一般化していません。
• Caleffi「Physical operating conditions in hydronic systems」：閉回路の水頭と循環、流体の物性。
• Caleffi「Troubleshooting process」：空気、流量、弁・制御と運転条件の切り分け。
• Caleffi「Physical concepts that aid troubleshooting」：性能曲線・回路抵抗と運転点。

• 三菱電機FAQ「一次電源の逆相について」：インバータ入力側の相順と回転方向。
• 三菱電機「FR-D700カタログ」安全に関するご注意：電源遮断後の残留電圧確認。待機時間などは使用機器の説明書に従います。
