2026年8月27日、キオクシアは岩手県北上市の北上工場に、第3製造棟（K3棟）を建てると発表しました。工場1棟の建設は数年がかりで、その間に東北の周辺企業にも仕事が段階的に回っていきます。
つくるのは、スマートフォンやSSDでデータの保存に使うフラッシュメモリで、2029年度中の稼働を目指します。
報道では投資額は約1兆8,000億円とされていますが、着工時期や生産能力、政府支援の金額はこれから決まります。
仕事が生まれるのは、土木・建築からクリーンルーム（ほこりを極限まで減らした部屋）、装置、材料、保全、物流までと幅広い分野です。
この記事では、キオクシア北上工場の第3製造棟（K3棟）について、発表の内容、北上で増産する理由、投資額と政府支援の枠組みを整理します。
続いて、建設から量産までに仕事が生まれる領域、東北のサプライヤーと雇用への影響、今後の注目点を順に見ていきます。
この記事の内容は、動画でも解説しています。
キオクシア北上K3棟の発表内容
キオクシアは2026年8月27日、岩手県北上市の北上工場に第3製造棟（K3棟）を建設し、2029年度中の稼働開始を目指すと発表しました。
建設地は第2製造棟（K2棟）の南側の土地で、つくるのは同社の3次元フラッシュメモリ「BiCS FLASH」です。
フラッシュメモリは、電源を切ってもデータが消えない半導体メモリで、SSDやスマートフォンの記憶装置に使われます。
NAND型とも呼ばれ、記憶素子を縦方向に積み重ねる「3次元化」によって容量を増やしてきました。キオクシアはこの分野で、米サンディスクと20年以上にわたって共同で開発と生産を続けています。
発表では、建設の目的をフラッシュメモリの需要拡大への対応としています。
市場は、AIの社会実装によって中長期的に大きく伸びるという見立てです。想定されている分野は、推論AIがけん引するエージェント型AI、フィジカルAI（ロボットなど現実世界で動くAI）、端末側で処理するオンデバイスAIです。
ただし、建設の時期や生産設備への投資といった詳細な計画は、市場動向を踏まえて決めるとされ、K3棟への投資は政府からの支援を前提としています。英語版の発表によれば、用地造成などの関連工事に着手したとの説明です。
場所・製品・稼働目標は示されましたが、規模を左右する数字はこれから決まります。
※投資額はニュースイッチ（日刊工業新聞）などの報道による。キオクシアHDは同日、北上工場の新棟に関する報道について「会社が発表したものではない」とする開示を出しています。
なぜ今、北上でNANDを増やすのか
今回の増設には、需要の伸び、製品世代の切り替え、2社の投資計画という3つの背景が重なっています。北上工場のこれまでの歩みと合わせて見ると、K3棟がどのような位置づけの建物なのかが分かります。
K2棟の稼働から約1年で、3棟目の建設が発表されました。
- 2020年第1製造棟（K1）が稼働3次元フラッシュメモリの生産を開始
- 2024年2月国の助成計画に認定四日市・北上での第8・第9世代の生産に最大1,500億円の助成
- 2024年7月K2棟の建屋が完成11月には隣接する新管理棟への入居を開始
- 2025年9月K2棟が稼働第8世代（218層）を生産。免震構造と省エネ設備を採用
- 2026年7月第10世代のサンプル出荷332層の製品。K2棟で生産
- 2026年8月27日K3棟の建設を発表2社で国内約5兆円の投資計画もあわせて公表
- 2029年度中（目標）K3棟の稼働着工時期・生産能力は今後決定
※キオクシアの各発表資料をもとに作成。
AIの普及でストレージの需要が伸びる
生成AIの話題では、学習に使うGPUや、GPUの横に置く広帯域メモリ（HBM）に目が向きがちです。
しかしAIが日常的に使われる段階に入ると、学習よりも推論（学習済みモデルを使って答えを出す処理）の量が増えます。その結果、扱うデータを保存しておくストレージの容量も必要になります。
データセンターでは、読み書きが速く消費電力の少ないSSDへの置き換えが進んでいます。キオクシアが発表文で挙げたエージェント型AIやフィジカルAIも、データの読み書きを大量に伴う使い方です。
こうした需要を見込んで、生産能力を先回りで確保しておこうというのがK3棟の狙いです。
第10世代BiCS FLASHの量産拠点になる
キオクシアは2026年7月、332層の第10世代BiCS FLASHのサンプル出荷を始めました。生産しているのは北上工場のK2棟です。
第8世代と比べてビット密度（同じ面積に記録できる量）が59％高まり、読み出し時の電力効率も30％改善したとされています。
層を積み増し、データセンター向けの性能と電力効率を高めた世代です。
※どちらも周辺回路（CMOS）とメモリセルアレイを別々のウエハでつくって貼り合わせるCBA技術を使っています。
層を積み増すほど、1枚のウエハから取れる記憶容量は増えます。
その代わり、深い穴を正確に掘るエッチングや、何百層もの膜を均一に積む成膜の工程が長くなり、同じ枚数を流すのに必要な装置の台数とクリーンルームの面積が増えます。
世代が進むたびに新しい建屋が必要になるのは、このためです。
成膜やエッチングといった工程の中身は、半導体製造の前工程の仕組みで整理しています。
報道によると、キオクシアの太田裕雄社長は「最先端デバイスは四日市より北上がメーンになってくる」と話しています。第10世代以降の主力拠点が、北上に移っていく流れが見えます。
5兆円計画の中での北上の位置づけ
K3棟の発表と同じ日、キオクシアとサンディスクは、2032年までに日本国内で総額約5兆円（310億米ドル超）を投資する計画を公表しました。
対象は四日市工場（三重県）と北上工場の生産設備、関連インフラ、技術開発です。両社は2026年1月に合弁契約の期間を2034年12月まで延長しています。
報道では、四日市は既存の第7製造棟の生産能力強化に充て、新しい建屋は北上に建てる形です。つまり5兆円のうち「新しい工場を建てる」部分の中心が北上K3棟だといえます。
投資額と政府支援の枠組み
K3棟の投資額について、キオクシアは公式には金額を示していません。
日刊工業新聞（ニュースイッチ）などの報道では、2社合計で約1兆8,000億円、そのうち約3分の1を政府の補助金で賄う想定とされています。
キオクシアホールディングスは同日、北上工場の新棟に関する報道は会社が発表したものではないとする開示を出しました。これらの数字は会社の公式な発表ではない点に注意が必要です。
過去の北上・四日市への投資も、国の支援を受けてきました。経済産業省は2022年に最大929億円、2024年2月に最大1,500億円の助成を認定しており、後者の一部はK2棟の設備投資に充てられています。
これらは5G促進法に基づく「特定半導体生産施設整備等計画」の認定で、助成を受ける代わりに一定期間の継続生産などが求められる仕組みです。
国内5兆円の計画のうち、新棟建設の中心がK3棟です。
※両社はこれまで25年間で国内に約9兆円（500億米ドル超）の設備投資をしてきたとしています。
メモリは市況の波が大きい製品で、需要が落ち込めば投資を先送りすることもあります。キオクシアが「市場動向を踏まえて決める」と繰り返しているのはそのためで、取引を期待する企業は、発表の翌日から発注が出るわけではないと見ておくべきです。
国の支援を受けた大型投資としては、北海道千歳のラピダスや熊本のJASMもあります。資金計画と地域への影響の違いは、ラピダス2nm量産の資金計画やTSMC熊本第2工場の九州への影響と比べると見えやすくなります。
工場1棟の建設で仕事が生まれる領域
半導体工場の建設は、建物ができて終わりではありません。建屋の建設、装置の搬入と立ち上げ、量産の開始と、段階ごとに必要な企業の顔ぶれが入れ替わります。どの時期にどんな発注が出るかを押さえておくと、自社が関われる場面が見えてきます。
段階ごとに、関わる業種が入れ替わっていきます。
※一般的な半導体工場の例。実際の発注範囲や時期は計画ごとに異なります。
建設期：土木・建築・クリーンルーム
最初に動くのは造成と土木、建築です。半導体工場は微細な振動を嫌うため、基礎や構造に一般の工場より厳しい条件がつきます。K2棟では地震の揺れを吸収する免震構造が採用されました。
建屋の中では、次のようなユーティリティ（工場を動かすための共通設備）の工事量が非常に大きいのが特徴です。
- クリーンルームの空調
- 超純水の製造装置
- 排水処理

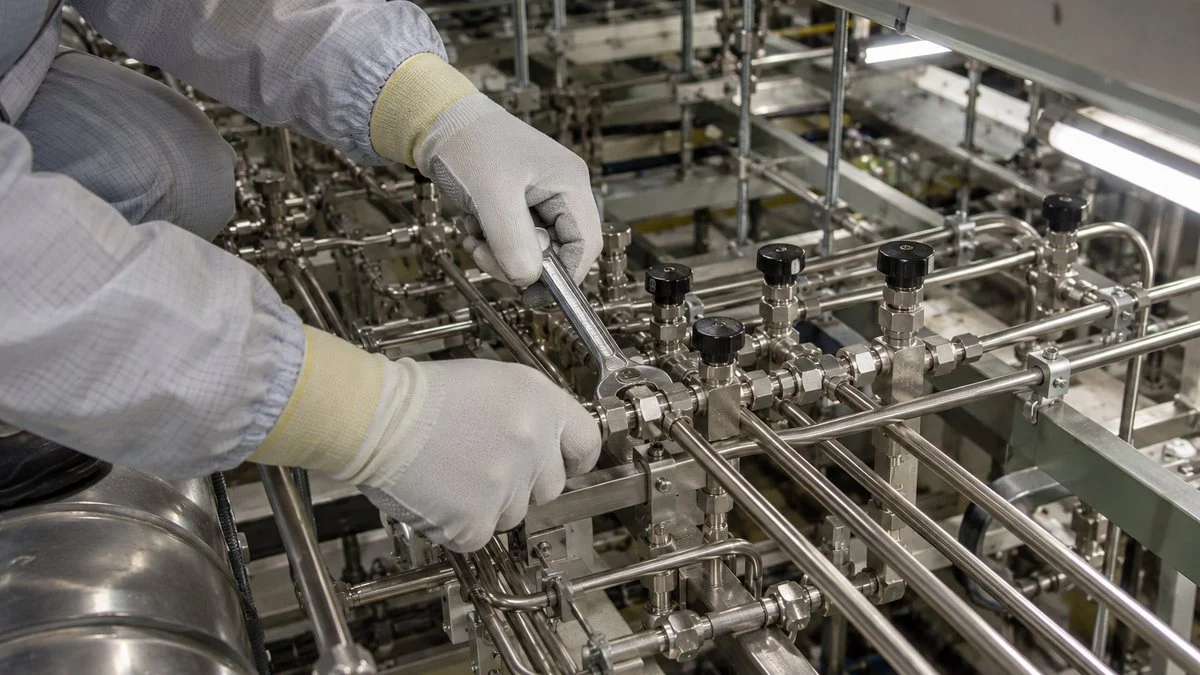

- 特殊ガスの配管
- 受変電設備
大手の設備会社が元請けとなり、配管・保温・電気などの専門工事会社が地元から多く入る構図になりやすい領域です。
装置搬入・立ち上げ期：装置と部品
建屋ができると、製造装置が順次運び込まれます。装置そのものは国内外の大手メーカーが納めます。ただし、装置の筐体、フレーム、真空部品、配管部材、ハーネスなどは、装置メーカーの協力工場が製作している部分が多くあります。
装置を工場の配管や電源につなぐ据付・接続工事も、ここで大きな仕事になります。メモリ工場は装置の台数が多いため、立ち上げの時期には技術者や作業者が集中して必要になります。
量産期：材料・保全・物流
量産が始まると、ウエハや特殊ガス、薬液などの材料が継続して納められます。装置の定期保全や、装置から外した部品の洗浄・再生も、工場が動く限り続く仕事です。
排ガスを無害化する除害装置の保守もその一つで、方式や役割は半導体の除害装置の処理方式で解説しています。
建設期の仕事が数年で終わるのに対し、量産期の仕事は工場が稼働している間、長く続くのが違いです。地場企業にとっては、単発の工事よりも、保全や部品洗浄、物流のような継続取引のほうが経営の安定につながりやすいといえます。
東北・北上川流域のサプライヤーへの波及
北上工場のある北上市から奥州市、一関市にかけての北上川流域は、半導体関連の工場が集まる地域です。
岩手県は半導体関連を、自動車関連と並ぶものづくり分野の中核産業と位置づけています。2008年には産学官の組織「いわて半導体関連産業集積促進協議会（I-SEP）」を216社・団体で立ち上げました。
メモリ工場と装置メーカーの大型拠点が、同じ流域に並んでいます。
※岩手県「いわて半導体関連産業振興ビジョン」（2021年3月）、東京エレクトロンの発表、岩手日報の報道をもとに作成。数値は各資料の時点のもの。
地場企業の強み：装置メーカーと育ったサプライチェーン
岩手県のビジョンが県の強みとして挙げるのは、半導体製造装置メーカーとの取引で培われた県内企業群のサプライチェーンです。板金や機械加工、組立などで装置メーカーの仕事を受けてきた企業は、クリーン度や精度の要求にすでに慣れています。
こうした企業にとって、K3棟の建設はメモリ工場向けの仕事に広げる機会になります。装置部品の増産だけでなく、据付時の配管部材や治具、稼働後の部品洗浄など、隣接する領域に入り込む余地があります。
半導体業界の中で自社がどの階層にいるのかは、電子部品・半導体業界のサプライチェーン構造で確認できます。
参入の壁：QCDと提案力
一方で同じビジョンは、課題として「発注側が求めるQCD（品質・価格・納期）に対応できる県内企業が限定的」「提案型企業の不足」を挙げています。半導体工場の取引は、品質記録や納期の管理が細かく、初回の取引までに時間がかかるのが普通です。
大型投資の案件では、多くの場合、元請けや一次サプライヤーを通して仕事が回ってきます。
直接の取引を狙うよりも、まず装置メーカーや設備会社の協力会社として実績をつくり、品質保証の体制を整えるほうが現実的です。
発注側がサプライヤーのどこを見ているかは、購買・調達のQCD交渉とサプライヤー管理の視点を知っておくと分かりやすくなります。
人手不足と地域の課題
地元では増設を歓迎する声がある一方で、人手不足への心配も出ています。河北新報によると、ハローワーク北上管内の2026年7月の有効求人倍率は1.94倍で、全国の1.18倍を大きく上回り、東北でもトップクラスの水準です。
求職者1人に対して、北上では約2件の求人がある状態です。
※2026年7月の有効求人倍率。河北新報（2026年9月12日）の報道による。
ハローワーク北上は、製造業が多く雇用状況はよい一方で、高い倍率は人員が足りない企業が多いことも示している、と説明しています。K3棟の建設と稼働で人の需要がさらに増えれば、周辺の中小企業の採用はより難しくなる可能性があります。
岩手県のビジョンも、次の課題を挙げています。
- 北上川流域での急速な集積によって人材確保が課題になっている
- 県南の工業団地の分譲率が9割を超えて用地が不足している
- 通勤や出張の増加で交通アクセスの改善が必要
取引を増やしたい地場企業にとっては、受注できるかどうかより、人と場所を確保できるかどうかが先に制約になることも考えられます。
そのため、増産に合わせて人を増やすだけでなく、検査や搬送の自動化、段取り替えの短縮といった省人化の工夫が求められます。
量産工場の現場では、装置を動かすオペレーターと保全担当者の確保が特に重要で、設備保全の仕事の流れを理解した人材は、工場の内外で必要とされ続けるでしょう。
今後の注目点
K3棟は稼働目標が示された段階で、規模を決める要素の多くはこれからです。取引や就職・転職の判断材料にするなら、次の点がいつ、どう決まるかを追っていくと実態がつかめます。
どれも、地域に回る仕事の量と時期を左右する項目です。
※キオクシアは建設時期や生産設備への投資について「市場動向を踏まえて決定」としています。
K2棟の例では、建屋の完成（2024年7月）から稼働（2025年9月）まで1年以上かかり、稼働後も市場に合わせて段階的に能力を上げる方針でした。K3棟も、建屋の完成と生産能力の立ち上がりは別のタイミングになると考えておくのが自然です。
北上工場で生産する製品が、実際にどのような機器やサービスに使われるのかは、半導体製造の主な用途と国内事例でメモリを含む製品別に整理しています。
まとめ
- キオクシアは2026年8月27日、北上工場にK3棟を建設し2029年度中の稼働を目指すと発表した
- 投資額は報道で2社合計約1兆8,000億円。会社は金額を公表しておらず、政府支援が前提
- 背景には、AIの推論需要によるストレージ拡大と、第10世代BiCS FLASHの主力拠点が北上に移る流れがある
- 建設期・装置立ち上げ期・量産期で、土木から保全・物流まで関わる業種が入れ替わる
- 地場企業にはQCD対応と人手の確保が壁で、北上の有効求人倍率は1.94倍と高い
大型の半導体投資は、発表から稼働まで数年をかけて地域に仕事を回していきます。関わりの深い職種は購買・調達や設備保全、技術テーマとしては半導体の関連記事もあわせてご覧ください。
業界全体の企業や市場の動きは、電子部品・半導体の業種ページから確認できます。
