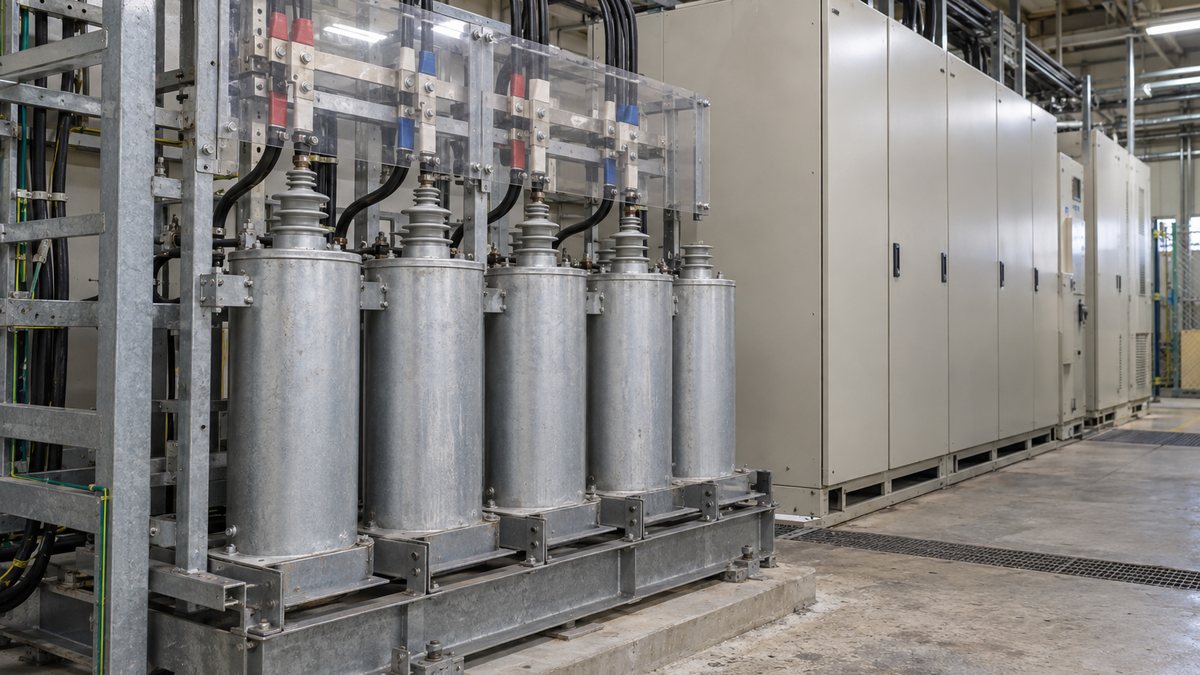

遅れ力率と進み力率の違い｜波形・ベクトルとコンデンサの注意点

遅れ力率は電流が電圧より遅れる状態、進み力率は電流が電圧より先行する状態です。力率の数値が同じでも向きは異なるため、工場の受電点では「遅れ0.9」「進み0.9」のように、数値と方向を合わせて読みます。

モーターなどの誘導性負荷は遅れ側、コンデンサなどの容量性負荷は進み側の電流を生じる代表例です。遅れを改善するための進相コンデンサも、夜間や休日に負荷が減ったまま接続されていれば、進み過ぎの原因になります。

受電して電力を消費する負荷を基準に、力率の式と位相の意味から、遅れと進みの違いを整理します。波形は正弦波を前提とし、ひずんだ電流を測る場合の注意や、コンデンサの過補償も合わせて確認します。

力率とは

力率は、皮相電力に対して有効電力が占める割合を表す指標で、両者の比から求めます。電圧と電流の実効値から見た容量に対し、実際に仕事へつながる電力がどれだけあるかを示し、電気の使われ方を読む手掛かりになります。

有効電力Pは運動や熱、光などに変わる電力で、単位にはkWを使い、皮相電力SにはkVAを使います。無効電力Qは磁界や電界とエネルギーをやり取りする側の成分で、単位はkvarとなり、これらを同じ量として足し合わせません。

ここでいう力率は、モーターなどの入力エネルギーが出力へ変わる割合を示す変換効率とは違います。力率が0.8だから消費電力の20%がそのまま熱損失になるわけではなく、無効電力を全て無駄な消費電力と読み替えないことが大切です。

同じ電圧で同じ有効電力を送る場合、力率が低ければ必要な電流が大きくなり、配線や変圧器の抵抗による損失が増えます。力率を改善すると、その経路の電流や損失を減らせますが、どこまで効果が及ぶかは補償設備の設置位置で変わります。

工場の中でも、受電点で見た力率と個々のモーターの力率は同じとは限らず、測る場所の区別が必要です。複数の負荷と進相コンデンサを合わせて見ているのか、一つの負荷だけを見ているのかで、数値の意味が変わります。

力率の式とベクトル図

電圧と電流が同じ周波数の正弦波であるとき、その位相差θを使うと力率はcosθで表せます。以下の電力三角形もこの前提で整理し、ひずみ波を含む設備では、基本波の位相差だけで総合的な力率を判断しないようにします。

図1：遅れ・進みは電圧に対する電流の位相

時間波形は右へ進むほど後の時刻、ベクトルは電圧を右向きの基準として読みます。

※位相差30°の模式例です。波形の振幅は比較用にそろえ、ベクトルは反時計回りを正とする一般的な表し方です。小さい画面では図は横にスクロールできます。

遅れも進みも、受電して消費する負荷では位相差の大きさが増すほどcosθが小さくなります。cosθの数値だけでは進みと遅れを区別できないため、向きの表示を合わせて読むことで、コンデンサを増やす側か減らす側かの違いが見えます。

例えば有効電力80kW、無効電力60kvarの正弦波負荷なら、次のように皮相電力100kVA、力率0.8となります。これは説明用の数値で、以下の電力三角形と計算例は単相または三相平衡負荷を対象とし、三相では合計のPとQを使います。

図2：80・60・100の電力三角形

有効電力と無効電力は直交する成分として扱い、皮相電力は三角形の斜辺で表します。

一般式から仮定値を代入する

S ＝ √(P² ＋ Q²) ＝ √(80² ＋ 60²) ＝ 100kVA

力率 ＝ PS ＝ 80100 ＝ 0.8（80%）

P：有効電力［kW］、Q：無効電力［kvar］、S：皮相電力［kVA］。力率は無次元です。

※正弦波の説明例です。進み側ではQの向きを逆に表しますが、PとSが同じなら力率の大きさは変わりません。小さい画面では図は横にスクロールできます。

インバータなどを含んで電流がひずむ場合、基本波の位相差から求める力率と、Pを実効値から求めたSで割る力率は区別します。横河計測の解説もcosθの式に正弦波の前提を付けており、計器で何を測っているかの確認が必要です。

正弦波の例でPが同じなら、Qの絶対値が大きくなるほど三角形の斜辺Sも長くなり、有効電力が占める割合は小さくなります。進み側でも遅れ側でもこの関係は同じなので、力率の大きさが改善していることと、補償の向きが適切なことを分けて確認します。

ベクトル図はある時刻の位置をただの上下方向として見るのではなく、電圧を基準に電流がどちらへずれるかを表しています。回転方向の約束が異なる図では上下が逆になる場合もあるため、遅れ・進みの説明と基準の向きを合わせて読みます。

遅れ力率とは

遅れ力率は、電圧を基準とした電流の位相が時間的に遅れる状態で、モーターや変圧器などが代表的な負荷です。コイルの磁界にエネルギーを蓄えて戻す働きがあり、電圧と電流の変化する時刻がそろわなくなります。

コイルを使う機器でも、抵抗分や機械的な負荷などの影響があるため、必ず電流が90度遅れるわけではありません。理想的なコイルだけの説明と、実際のモーター全体の運転を分けると、負荷によって力率が変わる理由を理解しやすくなります。

電流の変化と磁界の関係は、インダクタンスの意味とコイルの働きにつながります。遅れるとは電線を進む電気の速度が遅いという意味ではなく、繰り返す交流の電圧に対し、電流波形の位置が遅れるという意味です。

遅れの無効電力を減らす代表的な方法が、負荷と並列に進相コンデンサを接続して、進み側の成分で補償する方法です。モーターに必要な磁界をなくすのではなく、上流から供給する無効電力を小さくすることで、受電側の電流を減らします。

図3：コンデンサを接続してもモーターの電流が消えるわけではない

進み成分と遅れ成分が補い合い、接続点より上流から流れる無効電流を小さくします。

※母線からの分岐を単線で示す概念図です。各枝は同じ系統に並列接続し、三相の実結線・開閉器・保護装置は省略しています。小さい画面では図は横にスクロールできます。

コンデンサをどこへ置くかによって、電流が減る配線や変圧器の範囲は変わるため、受電点の力率改善だけで全ての線路損失が減るとは限りません。三菱電機も、高圧側、低圧側、負荷側で設置の効果が異なると説明しています。

例えば受電側の母線でまとめて補償しても、その分岐から先でモーターへ流れる電流まで同じように減るわけではありません。電流を測る場所を変えると結果が違う理由は、負荷の電流とコンデンサの電流が合成される位置にあります。

補償容量と電流の変化を計算する

説明例として、80kWを消費する負荷の力率を遅れ0.8から遅れ0.95へ改善する場合を考えます。有効電力が一定の正弦波負荷なら、目標の皮相電力と無効電力から必要な補償量を計算できます。

計算の出発点は、目標力率から改善後の皮相電力を求め、同じ有効電力を使って無効電力を逆算することです。改善前後の無効電力の差が補償量になるため、力率の数値の差を、そのままコンデンサ容量として扱うことはできません。

この仮定では、同じ電圧なら電流は改善前の約84.2%になり、同じ抵抗部分の電流による損失は約70.9%になります。減るのは対象経路の抵抗損失であり、工場全体の電気使用量や料金が約29.1%減るという意味ではありません。

設備の容量に余裕をつくることと、電気料金の契約条件による効果も分けて評価すると、改善内容を説明しやすくなります。工場全体の取組とのつながりは、工場の省エネとエネルギー管理で整理しています。

この例で補償する量は無効電力のkvarで、コンデンサの静電容量を表すファラドとは単位が異なります。選定では電圧や周波数、組み合わせる機器も関係するため、計算したkvarの数値だけで別の電圧用のコンデンサへ置き換えないようにします。

有効電力が一定という仮定を外せば、同じコンデンサ容量でも運転後の力率は変わります。実際の工場では製造量や設備の稼働台数が変わるため、最も負荷が大きい時間帯だけを基準にして、常時接続の容量を決めないことが重要です。

この33.71kvarは計算条件に対する補償量であり、そのまま購入する機器の銘板容量を指定した値ではありません。実設備では定格電圧と使用電圧、直列リアクトルを含む組合せなどをメーカー資料と照合し、使用条件に合う設備を選定します。

中央の母線で一括補償する方式は、複数負荷の合計を見ながら段数を調整する用途に向いています。一方、負荷の近くで個別に補償する方式を検討するときは、改善したい配線の範囲と、その負荷の停止時に補償が残らない構成を確認します。

進み力率とは

進み力率は、電圧を基準とした電流の位相が先行する状態で、コンデンサなどの容量性負荷が代表例です。コンデンサは電界にエネルギーを蓄えて戻すため、正弦波ではコイルとは逆向きの位相差を持つ電流になります。

コンデンサの働きと材料の関係は、誘電率と静電容量にもつながります。実際の受電点では容量性の設備だけでなく誘導性の負荷も同時につながるため、それらを合成した結果として進みか遅れかが決まります。

進み力率は、電流の位相の向きを示しているのであって、有効電力が系統へ逆向きに流れることを意味しません。受電して仕事をしている負荷でも進み力率になり、逆潮流の有無は有効電力の方向を別に確認します。

この説明では受電側の負荷を基準に、遅れのQを正、進みのQを負とする約束で整理します。ただし計器の表示符号や発電設備側から見た呼び方は異なる場合があるため、計器や契約図書がどの向きを基準にしているかを確認します。

富士電機の自動力率調整器にも、進みと遅れに表示符号を割り当てる製品の例があります。負号を見ただけで逆電力や異常と決めず、Pの方向と力率のLEAD・LAG表示、無効電力の符号の意味を説明書で照合することが大切です。

進み無効電力が過大になると系統の電圧上昇に関わり、周辺設備の運転条件へ影響する場合があります。中部電力パワーグリッドも2025年の案内で、過剰な力率改善用コンデンサによる進み無効電力と電圧上昇の問題を示しています。

系統側では分路リアクトルなどで進み無効電力を吸収する対策がありますが、工場の過補償ではコンデンサ容量や投入状態の見直しも重要です。進んだら別の機器を足すと一律に考えず、負荷変動と設備構成を専門担当者が確認します。

進相コンデンサに付属する直列リアクトルを、進み過ぎを打ち消すための分路リアクトルと取り違えないようにします。名称に同じリアクトルが含まれていても、接続する位置と設計目的が違うため、系統図でどの回路へ入る機器かを確認します。

図4：補償に使う機器は接続方法と役割で区別する

分路リアクトルと、コンデンサに組み合わせる直列リアクトルは同じ役割ではありません。

進相コンデンサ母線に並列接続して進み成分を持たせ、負荷の遅れを補償する。

分路リアクトル並列の誘導性機器として、進み無効電力を吸収するために用いる。

直列リアクトルコンデンサ回路へ直列に組み合わせ、高調波電流や投入時の突入電流の抑制などに使う。

※機能を示す回路記号の模式図です。機器の追加・変更は設計と保護条件を含めて検討します。

進み力率になりやすい場面

工場で起きやすいのが、昼間に合わせて接続したコンデンサを、夜間や休日の軽負荷時にも入れたままにする場面です。モーターなどが止まって遅れの無効電力が減っても進み側の補償が残れば、受電点は進み側へ移ります。

図5：同じコンデンサでも軽負荷では過補償になる

遅れを正、進みを負とする説明例で、負荷が変わるのに補償量が一定なら合成Qの向きが変わります。

受電点の無効電力と負荷変化の仮定例

Q_net ＝ Q_load − Q_c

通常負荷：60 − 40 ＝ ＋20kvar（遅れ）

軽負荷：10 − 40 ＝ −30kvar（進み）

Q_net：受電点の合成無効電力［kvar］、Q_load：負荷の遅れ無効電力［kvar］、Q_c：コンデンサの進み補償量の大きさ［kvar］。遅れを正、進みを負とする約束です。

※数値は説明用の仮定で、工場の標準値や機器の選定値ではありません。小さい画面では図は横にスクロールできます。

このため負荷に合わせてコンデンサの投入段数を変える自動力率調整装置や、軽負荷時の切離しが検討されます。単純に力率の数値を高くすることだけを狙わず、進みにならない条件や電圧の状態を含め、設備の目標に沿って管理します。

中部電力の受電ガイドも、負荷が減った際の進み無効電力に対して、コンデンサの開放や自動調整を案内しています。工場側は通常運転だけでなく、休業時や一部設備だけが動くときのPとQを把握すると、過補償を見つけやすくなります。

測定では、力率だけでなく有効電力、無効電力、電圧、コンデンサの投入状態を同じ時刻で記録します。Pが大きく変わる時間帯を平均の力率だけで比較すると、軽負荷時の進みを見落とす場合があるため、運転条件と合わせて読みます。

自動力率調整装置があっても、計測するCTやVTの位置、補償対象の範囲が設計どおりかを確認することが必要です。設備を増設して接続先が変わった際は、制御が見ている負荷と、実際に補償したい負荷が対応しているかも見直します。

目標の力率は、受電契約や設備設計、連系条件などを踏まえて決めるため、全ての設備に共通の一つの数値にはできません。数値を1へ近づけることだけを目的にせず、進み側への移行や電圧、機器の適用範囲を含めて管理します。

計器で進みが出た場合も、直ちに機器を手動で開閉するのではなく、計測の方向や設定、負荷状態を設備の管理者が確認します。コンデンサ設備には蓄電や高電圧の危険があるため、切離しや保守は対象機器の手順に従って実施します。

軽負荷時の記録から原因を絞る

進みが出る時間帯を調べるときは、通常運転、設備停止直後、夜間の最低負荷というように、運転の区切りに合わせて記録を比べます。計器の値だけでなく、その時刻に接続されていたコンデンサの段数を添えると、補償が残った経緯を追いやすくなります。

有効電力が下がった直後に進みへ移り、コンデンサの段数が変わっていなければ、負荷減少に対する補償の残りを調べる手掛かりになります。反対に、同じ稼働状態でも以前と傾向が違う場合は、設備変更の履歴や計測設定を含めた確認が必要です。

• 測定点：受電点か、変圧器二次側か、個別負荷の回路かを記録する。
• 運転条件：主要設備の稼働と停止、製造ラインの切替時刻を記録する。
• 計器の値：有効電力、無効電力、力率の方向、電圧を同じ時刻でそろえる。
• 補償設備：自動・手動の状態と投入段数、切替指令と実際の動作を照合する。

自動調整の装置は、負荷が変われば無条件で直ちに全段を切り替える仕組みとは限らず、制御幅や遅延時間などの設定を持ちます。表示が動くたびに設定を変えると原因を見失うため、記録した変化と機器の制御条件が対応しているかを先に調べます。

力率の方向だけが不自然に変わるときは、計器が見ている電圧と電流の組合せや、CTとVTの設定も確認対象になります。CTは電流を、VTは電圧を計測用に変成する機器であり、増設前後の図面と設定を照合する作業は設備の管理者が担当します。

確認の結論は「力率が悪い」だけで終わらせず、いつ、どの負荷状態で、どの補償段数が残っていたかという形で残します。この記録があれば、常時接続の容量を見直すのか、自動調整の条件や動作を調べるのかを具体的に検討できます。

遅れ力率と進み力率のよくある質問

力率0.9だけで遅れか進みか分かりますか？

0.9という大きさだけでは分からず、LEAD・LAGや進み・遅れの表示の確認も必要です。符号の表し方も計器によって違うため、負号が付いたら進みだと一律に覚えず、測定器の説明書で意味を確認します。

進み力率は逆潮流という意味ですか？

進みは電圧に対する電流の位相を示し、逆潮流は有効電力の方向を示すため、別の状態として確認します。発電機の電力が逆向きになる話は、モータリングと逆電力で扱っており、力率の方向だけから判断しません。

無効電力は全部なくせばよいですか？

誘導機器の磁界などに関わる働きがあるため、機器に必要な成分を単に無駄としてなくす考え方ではありません。補償は必要な働きを保ったまま上流の電流などを適正化するもので、負荷の変化や電圧を含めて設備全体で検討します。

コンデンサは大きいほど力率がよくなりますか？

不足している遅れ成分に対して大き過ぎれば進み側へ移り、電流や電圧の面で別の問題につながる場合があります。負荷の無効電力と変動に合わせて容量や開閉段数を選び、他設備の容量をそのまま真似して追加しないことが大切です。

進相コンデンサで高調波の問題も解決しますか？

位相差の補償と高調波への対策は同じではなく、ひずみ波を含む設備では機器の適用と保護を別に検討します。直列リアクトルなどの組合せや適合条件があるため、力率だけの計算結果からコンデンサを単独で追加する判断はできません。

まとめ

受電点の力率を見るときは、数値と進み・遅れに加え、測定場所とその時刻の負荷状態を確認してください。波形の位相、電力の向き、設備の損失を分けて考えると、改善の目的とコンデンサの運用を整理しやすくなります。
