相フランジとは？組フランジとの違いと所掌・発注の注意点

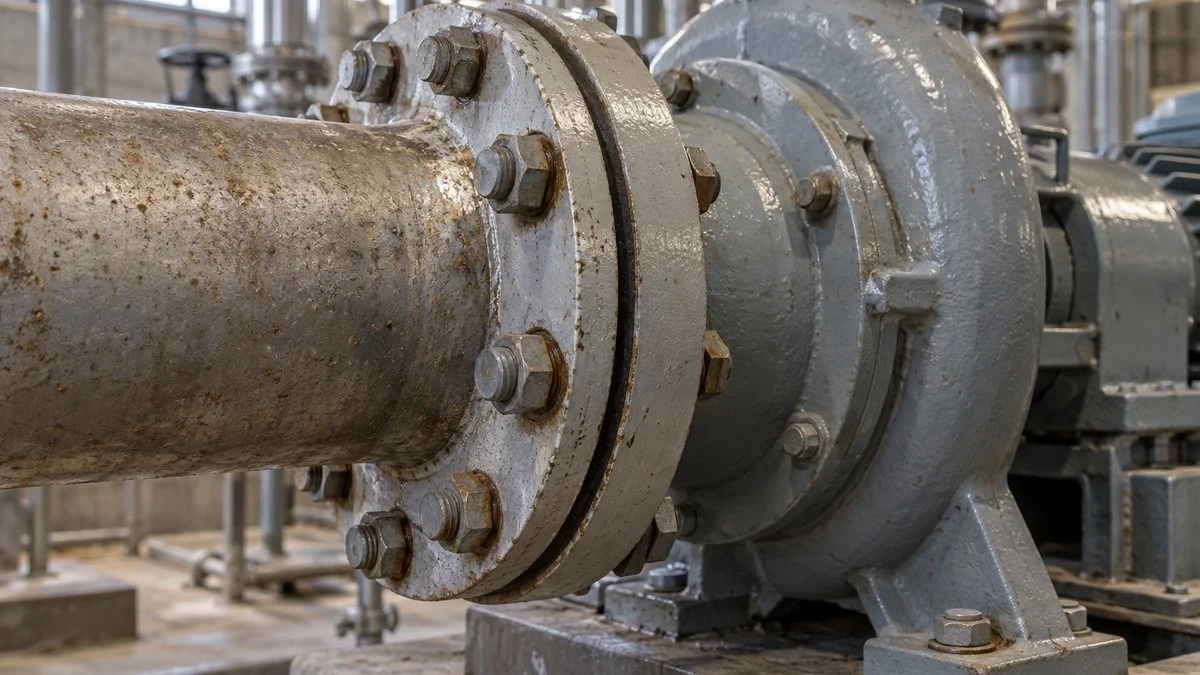

相フランジとは、ポンプや安全弁のように専用のフランジを持つ機器と配管をつなぐために、機器側で用意してもらう相手側のフランジです。

読みは「あいフランジ」で、メーカーによっては「合フランジ」とも書き、英語では companion flange と呼ばれます。

購買仕様書の取合点（機器と配管の境目）でよく見る言葉で、誰が用意するかの認識がずれると、工事のときに部品が足りなくなります。この記事では、相フランジの意味と所掌、組フランジとの違い、手配するときの確認項目を順に整理します。

相フランジとは

相フランジとは、特殊なフランジ規格の機器の場合に、機器と接続するために用意する相手側のフランジのことです。

誰が用意するかは規格の種類だけでは決まらず、機器の接続端の形、メーカーの標準付属品、注文仕様の3つで確かめます。まず、一般的なフランジ接続では、機器側と配管側が次のようにつながります。

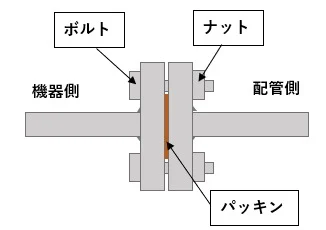

フランジの間にパッキン（ガスケット）を挟み、ボルト・ナットで固定し、ボルト・ナット・パッキンをまとめて「BNP」と呼ぶ現場もあります。

フランジ接続はねじ込み接続より高くつきますが、気密性・耐久性・メンテナンス性に優れるため、プラントの配管で最もよく使われるつなぎ方です。

ねじ込み・溶接との使い分けは配管接続の区別（ねじ込み、フランジ、溶接の違い）で、締め付けの考え方はボルトの強度区分と締付トルクで詳しく扱っています。

このとき、機器と配管をつなぐ部品は、次のような所掌（受け持ち）になっていることが多いです。

機器側は配管工事側に、フランジの規格（JIS10K FF、JPI150 RFなど）とサイズを伝えます。配管側はそれをもとに、相手のフランジとボルト・ナット・パッキンを用意します。

この辺りの分け方は、設計担当者の考え方によっても変わります。座面のFF・RFの違いはフランジのFFとRFの違い、パッキンの選び方はガスケットとパッキンの違いが参考になります。

一般的な規格なら、この方法で問題ありませんが、安全弁、ポンプ、送風機など、機器ごとに決められた特殊なフランジは、配管側で作るのが難しく、コストもかかります。

そこで、機器側にフランジを用意してもらうのが一般的で、その場合の所掌は次のようになります。

フランジ・ボルト・ナット・パッキンを、すべて機器と一緒に納入してもらい、この接続用の相手側フランジを、相フランジと呼びます。

配管工事では、特殊なフランジを作らなくても、届いた相フランジを管に溶接するだけで機器とつながり、小口径では、管にねじ込んでつなぐ相フランジもあります。

相フランジと管の溶接は配管工事の一部として扱われ、溶接の方法の違いは溶接の種類と違いで整理しています。

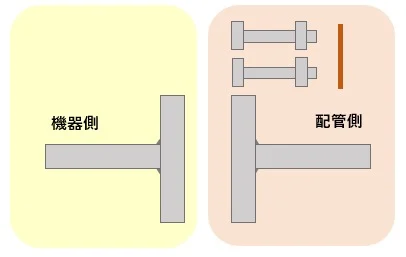

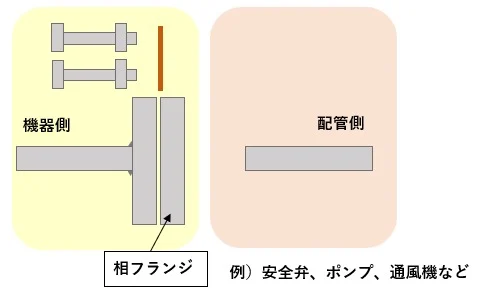

図1：一般の規格と専用の規格で変わる所掌

機器の接続端が専用の形なら、相手側のフランジまで機器側が用意するのが一般的です。

一般の規格（JIS10K FF など）

専用の規格（ポンプ・安全弁など）

機器側が用意

フランジ付きの接続口だけ

接続口＋相フランジ・ボルト・ナット・パッキン

配管側が用意

相手のフランジ・ボルト・ナット・パッキン

管と、相フランジに溶接（またはねじ込み）する作業

機器側が伝える情報

フランジの規格・呼び径・座面

相フランジの管側の接続（呼び径・溶接かねじ込みか）

配管工事でやること

フランジを手配し、溶接して締める

届いた相フランジを管に取り付けて締める

※規格の種類だけで決まるわけではありません。注文仕様書・メーカーの付属品表・外形図（メーカー図面）で、どちらが何を用意するかを確かめます。

機器ごとの確認例として安全弁があり、安全弁は製品規格 JIS B 8210「安全弁」に沿ってつくられ、この規格は2025年2月に改正されて2017年版を置き換えました。

入口・出口の接続端の形や寸法は、機種ごとにメーカーの仕様書で確かめます。冷凍機用の安全弁では、鷺宮製作所 RSV 形のフランジ形が冷媒用の管フランジ（JIS B 8602）を使い、この機種は合フランジをオプションで付けられます。

安全弁の形式の違いは安全弁の揚程式と全量式の違いで扱っています。メーカーのカタログでも、相フランジを標準付属品にしている機器は珍しくありません。主な例を並べます。

図2：相フランジの扱いが分かる機器の例

同じ「フランジ式」でも、相フランジが付くかどうかはカタログの付属品欄に書かれています。

水中ポンプ（川本製作所 WUO(4)形）接続は専用フランジ（0.75kW以下はひし形、1.5kW以上は角形）。標準付属品に「相フランジ1組（パッキン、ボルト付）」

送風機（荏原製作所 LFU4型ラインファン）標準附属品に「相フランジ・ボルト付」1組。吸込・吐出しのダクトとは、この相フランジを介してつなぐ

フート弁など（川本製作所 付属部品）「ネジ込相フランジ付」と「相フランジなし」の型式がある。別の機種では口径125A以上でパッキン・ボルトが付かない

循環ポンプ（Grundfos）フランジとシール（ガスケット）は別手配。注文時に種類とサイズを指定する

※付属の有無・範囲は、機種・口径・仕様で違います。ここに挙げたのは各社カタログの記載例で、すべての機種に当てはまるわけではありません。

このように、付いてくる部品はメーカーや口径で変わります。発注のときは付属範囲まで確かめる必要があり、確認の順番は後の章で整理します。

相フランジと組フランジの違い

相フランジと似た言葉に「組フランジ」（組みフランジ）があります。相フランジにボルト・ナット・パッキンを組み合わせた状態のものを指します。

単品の場合は相フランジ、セットの場合は組フランジというイメージです。

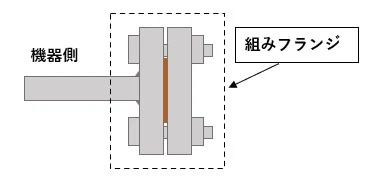

図3：相フランジと組フランジの違い

違いは「フランジ1枚か、締結部品まで含むセットか」です。

相フランジ

組フランジ

指すもの

機器とつなぐ相手側のフランジ（単品）

相フランジ＋ボルト・ナット・パッキン（セット）

言葉の通じ方

仕様書・カタログで広く使われる

業界の共通語とは言えない

仕様書での注意

ボルト・ナット・パッキンを含むかを書く

セットに何が入るかを書く

※どちらの言葉も、含む部品の範囲は会社・メーカーで違うことがあります。

ただ、「組フランジ」という言葉は業界の共通語というわけではありません。全部セットでほしい場合は、「相フランジ（ボルト、ナット、パッキンを含む）」のように、部品名で書いておくと認識の違いを防げます。

相フランジという言葉でも、セットの範囲はメーカーや口径で変わるため、どこまでを含むかは、見積と仕様書の両方に部品名と数量で書いておきます。

相フランジを手配するときの注意点

相フランジの手配で起きやすいのは、「付いてくると思っていたボルトがない」「管側の接続が溶接かねじ込みか合わない」といった食い違いで、次の順で確かめると、取りこぼしを減らせます。

図4：相フランジを手配する前に確かめる順番

機器の接続端から始めて、最後に付属品と数量を書類に落とします。

01機器の接続端を確かめる外形図（メーカー図面）で、接続口が一般の規格か専用の形か

02規格・寸法を照合する規格と呼び圧力、呼び径、座面（FF・RF）、ボルト穴が配管と合うか

03管とのつなぎ方を決める相フランジの管側を溶接にするか、ねじ込みにするか

04材質をそろえる相フランジ・ボルト・パッキンの材質が、流体と配管の仕様に合うか

05付属範囲を確かめるカタログの標準付属品と、口径による違いを見る

06部品と数量を書く見積・注文仕様書に、部品名と何か所分かを明記する

※1組に何が入るかは機器ごとに違います。数量は「何か所分か」で書くと食い違いが減ります。

注文仕様書には、たとえば吸込側と吐出側の2か所なら「相フランジ（ボルト・ナット・パッキンを含む）、吸込側・吐出側 各1組」のように書きます。部品名と「何か所分か」をそろえて書くのがポイントです。

取合点は図面でも確かめておき、P&ID（配管計装図）で機器と配管の境目を見ておくと、所掌の抜けに気づきやすくなります。読み方はP&ID（配管計装図）の読み方で整理しています。

海外のメーカーから調達するときは、英語の companion flange の意味にも注意します。米国のフランジ販売会社の解説でも、companion flange はほとんどの場合ねじ込み式のフランジを指すと説明されており、発注時は、溶接式かねじ込み式かを仕様に書きます。

フランジの規格そのもの（JIS・JPI・ASME）の違いは、フランジ規格の違いで整理しています。

相フランジのよくある質問

アイフランジ・iフランジとは何ですか？

「アイフランジ」「iフランジ」は、相フランジの読み（あいフランジ）をカタカナやローマ字で書いたものと考えられます。メーカーのカタログや仕様書では「相フランジ」「合フランジ」と漢字で書くのが一般的です。

I形鋼などの形鋼でも上下の板を「フランジ」と呼びますが、これは鋼材の部位の名前で、配管の相フランジとは関係ありません。

合フランジとは何ですか？相フランジと違いますか？

「合フランジ」「合せフランジ」も、相手側に合わせるフランジという意味で使われます。たとえば鷺宮製作所の安全弁カタログでは、機器に付ける相手側のフランジを「合フランジ」と書いています。

会社によって書き方が違うので、言葉の違いより、どの部品をどこまで用意するかを仕様書でそろえるほうが大切です。

相フランジは英語で何と言いますか？

英語では companion flange で、前の章のとおり、英語のフランジ販売ではねじ込み式を指すことが多いので、形式もあわせて伝えます。

相フランジは機器に必ず付いてきますか？

付いてくるとは限らず、標準で付くメーカーもあれば、別手配のメーカーもあり、同じメーカーでも口径でボルト・パッキンの有無が変わる例があります。カタログの標準付属品の欄と見積の明細で、部品名と数量を確かめてください。

まとめ

仕様書は専門用語が並ぶので、最初は何を意味するのか分からないことが多いですが、ひとつひとつ意味を理解していきましょう。見積の段階で仕様をすり合わせる流れは引き合い対応の進め方で紹介しています。
