プロセスは製品をつくる工程、ユーティリティは蒸気や電気、水などを供給して工程を支える用役です。工場で配管や機器を分類するときは、物質の名前だけでなく、製品に対して何をしているかで区別します。

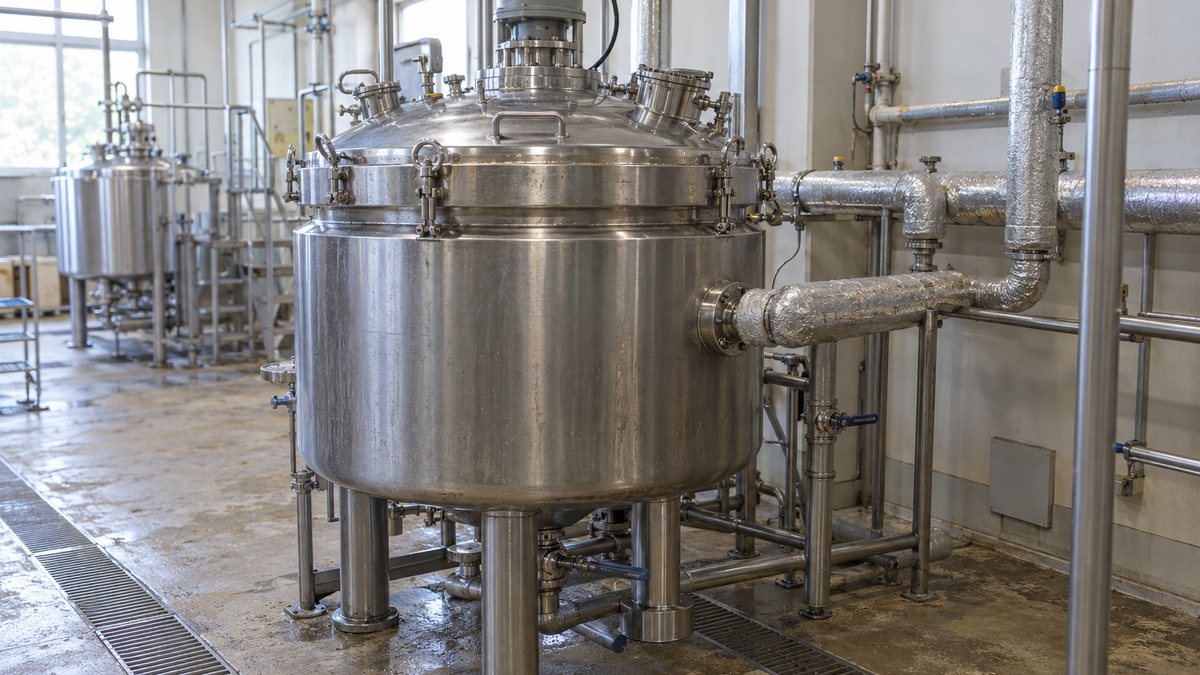

例えば、食品を加熱する釜の内側には原料が入り、外側のジャケットには加熱用の蒸気が流れます。同じ装置の中でも、製品が通る側と熱を供給する側を分けて捉えると、設備の役割と管理する条件が見えてきます。
プロセスとは
プラントのプロセスとは、原料を受け入れ、必要な処理を施して製品を得るまでの製造工程です。原料や製品そのものを指す場面もありますが、本来は物質がどのような操作を経て変わるかという流れで捉えます。
化学プラントなら原料の混合や反応、分離を経て樹脂や繊維の原料をつくる工程が該当します。食品工場なら原料の調合、加熱、冷却などがつながり、狙った品質の食品を製造するまでがプロセスになります。
原料から製品への流れがプロセス、釜を温める蒸気とその戻りがユーティリティの例です。
※間接加熱の概念図です。弁・計器・安全装置の施工図ではありません。 小さい画面では図は横にスクロールできます。
この流れを成立させるため、プロセスエンジニアは必要な処理と運転条件を決め、機器の仕様へ落とし込みます。千代田エクスワンエンジニアリングも、プロセス設計の業務として原材料のフローや運転条件、機器仕様の検討を挙げています。
設計では、製品をどれだけつくるかだけでなく、各工程で温度や圧力をどう保つかも決めます。加熱するために必要な蒸気量や、冷却に必要な水の条件は、この製造側の要求から用役側へ渡される情報になります。
製品の流れを見るときは、反応や分離の装置だけでなく、その前後の受入れや移送も追ってください。前の工程から次の工程へ何を渡すのかが分かると、タンクやポンプが製造全体の中で担っている役割も読み取りやすくなります。
一方、配管に原料が流れているという理由だけでは、その配管の管理をすべて製造部門が担うとは限りません。プロセスという技術上の分類と、社内の担当部署や契約上の施工範囲は別の軸なので、業務分担は図書で確認します。
例えば釜の加熱が遅いとき、原料の量や性質に原因があるのか、蒸気の供給条件に原因があるのかで調査先が変わります。製品側の要求と供給側の状態を分けて記録すると、担当者同士が同じ設備について相談しやすくなります。
プラントをつくる仕事全体では、プロセス設計に配管や機器、電気計装の設計が重なって設備が完成します。誰がどこを担うかは、プラント業界の企業と仕事の流れと合わせて読むと、設計図書の受け渡しを理解しやすくなります。
ユーティリティとは
ユーティリティは日本語で用役（ようえき）と呼ばれ、工場では製造を支えるエネルギーや媒体、その供給設備を表します。日常英語では公共サービスや料金の文脈でも使われますが、プラントでは供給機能に着目した用語です。
電気を買う設備だけでなく、水を処理する設備や、蒸気や圧縮空気をつくって配る設備も用役の範囲に入ります。工場ごとに必要な種類は違うため、次の一覧をすべての設備に必須の組合せとして扱う必要はありません。
- 水：水道水や地下水など、洗浄や設備運転に使う水
- 純水：不純物を低減し、設備や用途の水質要求に合わせた水
- 電気：モーター、ヒーター、制御機器などを動かす電力
- 燃料：都市ガスや重油など、熱源設備へ供給する燃料
- 蒸気：加熱や乾燥などのために熱を運ぶ媒体
- 冷却水：機器や製品側から熱を取り除く水
- ブライン：低温での冷却などに使う液体の熱媒体
- 熱媒油：加熱設備と使用先の間で熱を運ぶ油
- 窒素：不活性な雰囲気の維持などに使うガス
- 圧縮空気：空気圧機器の駆動や計装機器の操作に使う空気
供給装置が運転中でも、使用先が要求する品質や状態を満たしているかは別に確認します。
※設備の構造は役割を示す概念図です。必要な数値は各使用機器の仕様で決めます。
蒸気をつくる装置の代表がボイラーで、供給先が複数あれば配管で分配します。圧縮空気も同様に、圧縮機だけでなく空気の処理や貯留、供給配管まで含めて一つの系統として捉えます。
大規模なプラントでは、こうした設備をまとめて管理する部署を用役部門などと呼ぶ場合があります。共通の供給源が止まると複数の製造設備へ影響するため、個別機器の故障だけを見ていては生産停止の範囲を把握できません。
必要なのは、供給量の確保に加えて、使用先が求める圧力や温度、品質を満たすことです。配管の入口では条件を満たしていても、使用点までの圧力損失や熱の損失によって、機器の手前では不足する場合があります。
計装用空気と一般の空気圧工具向けの空気では、機器が要求する清浄度や水分の条件を別々に確認します。同じ圧縮空気という名称でも同一の品質仕様とは限らないため、配管の接続先だけで判断しないことが大切です。
供給条件を整理する際は、平均的な使用量に加え、立ち上げ時や複数設備が同時に動く場面も分けて考えます。普段の運転で不足しない設備でも、同時に要求が増えた場面では、共通の供給源や配管が制約になる可能性があるためです。
冷却水では、供給する水と使用後に戻る水を区別し、製造設備からどのように熱を受け取るかを追います。戻りの配管も含めて見ることで、入口の条件だけを満たせば冷却が成立するという見落としを避けやすくなります。
ブラインや熱媒油も、名称だけで使用温度や材質への適合を決められるわけではありません。使用する液体の仕様と機器の許容条件を照らし合わせ、別の用役へ変更するときは、既存の配管をそのまま流用できるかも個別に検討します。
共通設備に複数の使用先がつながる場合は、供給系統の図と、使用先の一覧を対応させておくと点検計画に役立ちます。製造機器の一覧だけでは見えなかった共通の依存先が分かり、どこを止めると何が止まるかを相談できます。
用役の管理では、製造量の変動に合わせた需要と、供給設備の運転状態を並べて見ると無駄も探しやすくなります。工場の省エネとエネルギー管理でも、必要な生産条件を守りながら、供給側と使用側を一緒に見直す視点が役立ちます。
なぜ使い分けるの？
使い分ける目的は、製品をつくるための条件と、それを支える供給条件を整理するためです。プロセス側は必要な熱や動力を求め、ユーティリティ側はその要求を満たす媒体やエネルギーを用意する関係になります。
加熱では用役から製品側へ熱を渡し、冷却では製品側の熱を用役が受け取ります。ポンプや撹拌機では電力から機械の動力を得るため、両者は熱や運動のエネルギーをやり取りする関係として説明できます。
ただし、「プロセスとユーティリティは必ず混ざらない」という区別はできません。熱交換器の壁を介する間接加熱なら接触しませんが、蒸気を直接吹き込んで製品側を温める直接加熱もあり、接触の有無は方式によって異なります。
ユーティリティという分類だけでは、製品との接触や品質への影響を判定できません。
※TLV「What is Steam?」の直接・間接加熱の説明に基づく独自模式図。左図の壁を横切る矢印は熱移動を示します。寸法や施工条件は示していません。 小さい画面では図は横にスクロールできます。
TLVの技術解説も、間接加熱は熱交換器の壁を通じて熱を伝える方式とし、直接加熱の工業用途も紹介しています。製品へ接触する蒸気や水では、その品質が製品へ与える影響を評価し、製造側の要求を供給仕様に反映します。
間接加熱であっても、製品側と用役側の間に壁があるという構造だけで、故障時の混入まで否定はできません。正常な運転で接触しないことと、機器の損傷時にどのような影響が生じるかは分けて考え、設備ごとに確認します。
もう一つの理由は、機器の配置や図面の管理を整理しやすくするためです。原料や製品を扱う配管と、共通の供給設備から伸びる用役配管を区別すれば、改造や点検でどの系統を止めるか検討しやすくなります。
例えば、通路の片側にプロセス配管、反対側に用役配管をまとめる配置や、階を分けて管理する配置が考えられます。ただし右左や上下に一律の決まりがあるわけではなく、設備の条件と保守の動線を見て配置を決めます。
配管ラックを正面から見た配置例です。製品側と用役側を識別し、下の通路と弁の操作位置を合わせて検討します。
※旧記事の左右で分ける例を具体化した模式図です。配管径・高さ・支持構造の設計基準を示すものではありません。 小さい画面では図は横にスクロールできます。
配管を分けて置いても、変更後の図面が更新されなければ、何年か後の改造で接続先が不明になる問題は残ります。物理的な配置と、系統名・機器番号・図面の改訂をセットで管理することが、保守で使える区分につながります。
既設設備では、最新のP&ID（配管計装図）と現場の接続を照らし合わせ、供給元と使用先を追います。図面の版が複数あるときは、正しい版を確かめる前に、配管名だけから停止範囲を決めないようにします。
点検のために系統を止める作業は、この分類を覚えただけで実施できるものではありません。実際の隔離や残圧・温度の確認は、対象設備に定められた手順と責任者の管理に従い、模式図の弁や接続だけを根拠に判断しません。
工事のたびに別の呼び名で配管を追加すると、同じ系統が複数の名前で図面に残る場合もあります。設備番号や系統名を対応させ、変更した図書と現場表示を整えておくと、後から担当した人も接続の経緯を追いやすくなります。
区分は業界や工程でも変わり、同じ物質が一方では製品、他方では用役になります。石油精製の製品として扱う燃料はプロセス側に属しますが、それを工場のボイラーで燃やす場面では、熱を供給する用役側の燃料です。
純水も、ボイラーへ供給する水として見れば用役に含められますが、製品の調合原料として加えるならプロセス側の水です。食品や医薬品という業種名だけで一律に分類せず、その水の使い道と求められる品質から判断します。
水処理設備を例にすると、処理した水を製品として出荷する工場では、水そのものが製造工程の中心になります。その水を別の工場が購入して冷却に使う場面では用役となるため、説明する設備の範囲を最初に決めることが大切です。
窒素も、製品として窒素を製造する設備から見た場合と、タンクへ窒素を供給している使用先から見た場合では整理が変わります。物質名に分類を固定せず、対象設備に何が入り、何が製品として出るかという視点に戻ると判断しやすくなります。
分類表を使う前に、どの設備から見た説明かと、何のために使うかを確認します。
※用途の違いを示す例です。契約図書や工場内の呼称で管理範囲を確認します。
発注や改造の相談では、「用役は工場側で用意する」という表現だけでは条件が伝わりません。何をどの状態で、どの接続点へ供給し、戻りや排出を誰が扱うかまで合わせておくと、設備が届いてからの食い違いを減らせます。
例えば機器メーカーが示す必要圧力は、機器の入口で必要な値なのか、工場の元配管で想定する値なのかをそろえます。両者の間に配管や調整用の機器があれば状態が変わるため、数字だけが一致していても接続条件の一致とは限りません。
戻りの水やドレンを回収する計画では、供給する担当と回収する担当が同じとは限らない点も確認します。入口側だけを見積範囲に入れ、使用後の流体の行き先が決まっていないままでは、装置単体が完成しても設備全体を運転できません。
- 製品側が要求する供給量・温度・圧力・品質
- 工場側が供給できる条件と、供給条件を保証する位置
- 使用後の戻り・回収・排出の行き先と担当範囲
- 停止時に影響を受ける設備と、再開条件の確認担当
千代田化工建設は、事業計画の検討でプロセス設備とユーティリティ設備の最適な構成を合わせて評価すると説明しています。分類は担当を切り離すためでなく、要求と供給をつなぎ、設備全体を成立させるために使います。
設計段階で製造量を変更したときは、原料を扱う機器の能力だけでなく、用役の要求も変わるかを確かめます。供給設備を担当する人へ変更点を伝え、既存の能力と配管で対応できるかを合わせて検討すると、変更の影響を取りこぼしにくくなります。
用役の使用量を減らす改善でも、製造側の温度条件や品質要求を確認したうえで供給条件を見直します。供給装置単体の運転を軽くしても、生産側で加熱時間が延びたり処理が成立しなくなったりすれば、工場全体の改善にはつながりません。
冷却負荷から用役の条件を整理する例
製造側の要求を用役側へ伝えるときは、「冷却水が必要」という名称に、取り除きたい熱の量を添えると検討が進みます。ここでは定常運転中の製造装置から20kWの熱を取り除き、水を20℃で送り、25℃で戻す仮定の例を考えます。
水の比熱を4.18kJ/(kg·K)、密度を1kg/Lと近似し、周囲からの熱の出入りや相変化は無視します。これらは説明用の条件であり、製品の推奨温度や、実在する装置の仕様・測定結果を示す数値ではありません。
この条件では、製造装置が放出する熱を水へ移すために、計算上は毎分約57Lの水が必要になります。プロセス側が必要な冷却負荷を示し、用役側が温度と流量を満たす系統を検討するという、両者の受け渡しを数値で表したものです。
ただし、この流量だけで冷却設備やポンプの機種は確定せず、熱交換器が狙った温度まで製品を冷やせるかも別に検討します。配管抵抗や設置条件に加え、負荷の変動や周囲から入る熱などを確認し、実際の選定条件を詰めていきます。
オリオン機械の必要冷却能力の求め方でも、水の流量と出入口温度差から負荷を求め、選定には別途条件を確認する考え方を示しています。本例はその熱収支の部分をSI単位で整理したもので、機種選定用の余裕は含めていません。
冷えないときは供給側と使用側を同じ時刻で比べる
冷却が遅くなった場合は、製品量や入口温度が変わったのか、水の供給温度や流量が変わったのかを並べて確認します。比較する時刻がずれると、別の製造条件で測った値を原因と取り違えるため、運転記録の時刻と測定点をそろえます。
共通の供給元につながる装置が同時に不調なら、共通系統の記録を調べる手掛かりになります。一台だけの不調なら、その枝配管と装置内の状態を比較しますが、症状だけで原因を確定せず、正常時と違う条件を順に絞り込みます。
計算した受熱量が小さい場合でも、流量不足なのか、製品側から熱が十分に渡っていないのかで調査先が変わります。戻り温度の高低だけを良否の目安にせず、流量と温度差の組合せ、製品側の温度変化を一緒に読むことが大切です。
プロセスとユーティリティのよくある質問
プロセス設備とユーティリティ設備は別の場所に置くのですか？
共通のボイラー室や圧縮機室に用役設備をまとめる場合も、製造設備の近くで個別に供給する場合もあります。分類が違えば必ず別の建物に置くという意味ではなく、供給条件や保守、配管の取り回しを踏まえて配置を検討します。
ユーティリティとインフラは同じ意味ですか？
工場の電力や水の供給を指してインフラと呼ぶ場面はありますが、インフラは建屋や道路などを含む広い意味でも使われます。契約や業務分担では言い換えだけに頼らず、今回どの設備と供給機能を含めるかを列挙して確認します。
蒸気が製品に直接触れてもユーティリティですか？
加熱のために供給する蒸気は、製品へ接触する方式でも用役として扱う場合があります。直接加熱では混入するものが製品品質へ影響するため、ユーティリティという呼び方から品質管理の対象外だと判断してはいけません。
用役の供給量だけ分かれば機器を選べますか？
量に加えて使用点での状態と品質が必要で、同じ流量の水でも温度が違えば冷却できる熱量は変わります。機器仕様書の要求と工場側の供給条件を接続点で照合し、変動する場合はその範囲も機器メーカーへ伝えます。
プロセス設計と用役設備の担当はどこで分かれますか？
製造側が必要条件を示し、供給側がその条件を満たす設備を検討するという整理はできますが、担当範囲は会社や案件で異なります。設備会社にも製造装置を得意とする会社、用役設備を得意とする会社、両方を扱う会社があるため、見積範囲を確認します。
まとめ
- プロセスは、原料から製品をつくるまでの製造工程を表す
- ユーティリティは、蒸気・電気・水・圧縮空気などを供給する用役
- 加熱・冷却・動力の授受を通じて、製造工程と用役がつながる
- 直接加熱では製品に接触する場合もあり、混ざらないことは絶対条件ではない
- 同じ水や燃料でも用途で分類が変わり、図面と責任分界で範囲を合わせる
工場を調べるときは、製品の流れを追った後に、その工程へ何が供給されているかを確かめてみてください。設備会社の得意分野を見るときも、製造装置と用役設備のどちらを担っているかを意識すると、仕事の内容を具体的に理解できます。
