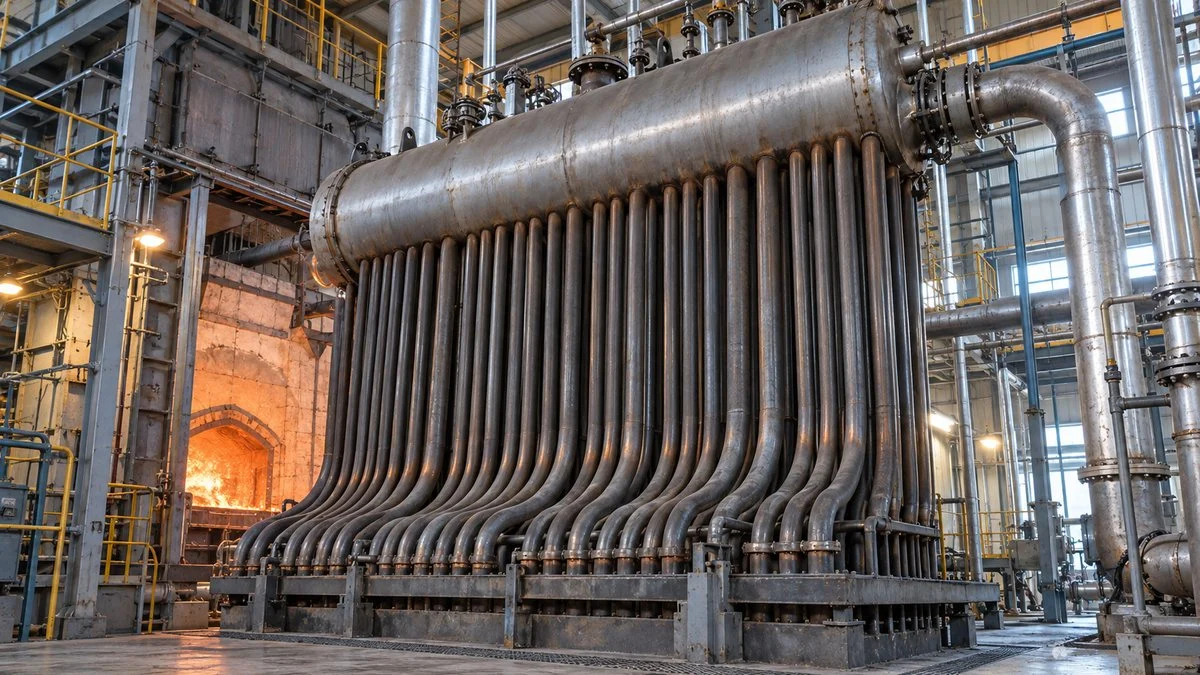

水管ボイラーとは？仕組みと3種類、丸ボイラーとの違いを図解

水管ボイラーは、管の内側に水を流し、外側から燃焼ガスなどで加熱して蒸気を作るボイラーです。工場の小型貫流ボイラーから発電所の大形ボイラーまで、異なる規模の設備で使われています。

仕組みを理解する鍵は、管の中を水がどう流れ、熱を受けた水がどこで蒸気になるかにあります。構造と循環方式を分けて見ると、自然循環・強制循環・貫流の違いがつながります。

動画では基本構造を説明していますが、自然循環を必ず二つのドラムを持つ構造とする説明は代表例に限ります。循環の主因は、降水管の水と加熱管内の汽水混合物の密度差です。

動画中の自然循環15MPa、強制循環20MPaは、方式共通の使用上限ではありません。高圧化の理由も保有水量だけでは決まらず、管やドラムの径・材料・板厚と設計条件が関係します。

動画では保有水量の少なさから「負荷変動に弱い」と説明していますが、実際の応答には燃焼・給水制御も関わります。蓄熱量による圧力変化の緩和と、需要へ発生量を追従させる能力を分けて見ることが必要です。

貫流は水が一方向に通過する方式で、流れる向きを下から上に限定する言葉ではありません。動画の最初の実用化年代や普及順位はここでは断定せず、本文では確認できる構造と原理を整理します。

水管ボイラーとは

水管ボイラーでは、複数の細い水管を伝熱面として利用します。管の内側にある水が管壁を通じて熱を受け取り、蒸気へ変わっていきます。

丸ボイラーの代表である炉筒煙管ボイラーでは、胴にためた水の内側を高温の燃焼ガスが通ります。水管ボイラーは、管の内外で水と燃焼ガスが占める場所が逆になります。

炉筒煙管ボイラーと水管ボイラーの概念断面。実機の管数や寸法は省略。

青は水、橙は燃焼ガス側を表す。矢印は図示した流れの例で、全形式に同じ配置を求めるものではない。

水管という構造の中には、自然循環・強制循環・貫流という流し方があります。したがって、水管ボイラーと貫流ボイラーは同じ階層の対立する分類ではありません。

工場で使う小型貫流ボイラーも、水管ボイラーの一種に含まれます。装置を選ぶ際は、構造の分類に加えて圧力、蒸発量、燃料、必要な運転資格を照合します。

構造上の呼び方と法令上の区分は、別の観点で整理します。ボイラー・小型ボイラー・簡易ボイラーの区分は、ボイラーの仕組みと法令の3区分で確認できます。

図面を読むときは、給水入口、蒸気出口、燃焼ガスの入口と出口を先に見つけます。そのうえで水の通る管とガスの通る空間を色分けすると、外観だけでは分かりにくい構造を整理できます。

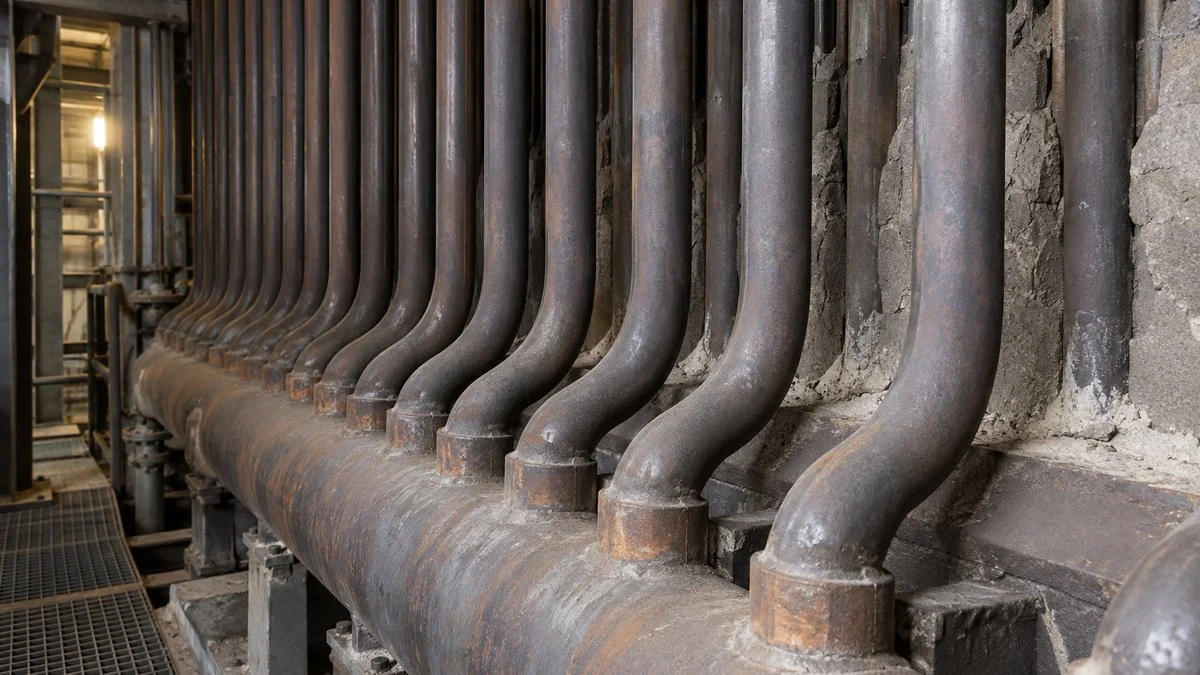

水管の集合部には、複数の管からの水をまとめるヘッダを使う構成があります。ドラムは汽水を分けたり水を保有したりする容器で、ヘッダと同じ役割とは限りません。

水管ボイラーの特徴

水管を多数並べる構造は、水の量に対して大きな伝熱面積を確保しやすい点が特徴です。保有水量を小さく設計できるため、一般に起動時に加熱する水の熱容量も小さくなります。

実際の起動時間には、水量に加えて管壁やドラムの温度差、熱膨張も関係します。急な加熱による損傷を防ぐため、燃焼装置の起動手順と機種ごとの昇温条件を守ります。

高圧に適する構造上の理由は、圧力を受ける主要な部分を細い管で構成できることです。同じ圧力でも大径の容器と細径管では必要な強度設計が異なり、管径・肉厚・材料を組み合わせて対応します。

一方、少ない保有水量は蒸気需要の変化に対する蓄えも小さいことを意味します。需要が急増したときに圧力が変わる速さは、燃焼制御・給水制御や複数台の運転方法にも左右されます。

このため、「水管は負荷変動に弱い」という一言だけで設備の優劣は決められません。水側の蓄熱量と、必要な蒸気量へ燃焼量を追従させる能力を分けて考えます。

水質管理では、管壁への付着物と流路の閉塞に注意します。スケールが管内面を覆うと水へ熱が伝わりにくくなり、同じ火炎を受ける管壁の温度が上がりやすくなります。

水を熱する装置であると同時に、水が金属管を冷却する装置でもある点が大切です。燃焼が続いているのに流量が不足したり、伝熱面が汚れたりすると、管の過熱につながります。

水管の断面を拡大。付着物は厚さを誇張した概念図。

付着物の種類、厚さ、熱流束、管内流動によって影響は異なる。図から許容付着量や使用可否は判定しない。

付着を防ぐには、給水の前処理と缶水管理を設備の条件に合わせます。堆積物の違いはボイラーのスケールとスラッジ、濃縮した成分の排出は連続ブローと缶底ブローを参照してください。

溶存酸素などによる腐食への対策も、付着物対策と並ぶ重要な管理です。設備に応じた脱気器の仕組みを理解し、給水処理・薬注・水質測定を一連の管理として見ます。

例えば給水の硬度が上がった場合、管壁の温度上昇がすぐ外から見えるとは限りません。処理装置の状態と水質の記録を追い、問題が見つかった時点で原因を調べることが大切です。

缶水の濃縮を抑えるブローは、必要な水質を保つための操作です。一方で熱を持つ水を排出するため、排出を増やせば省エネになるという関係ではありません。

水処理の数値は、圧力や方式、メーカーが定める条件に合わせて管理します。別の設備の許容値をそのまま流用せず、採水箇所・分析方法・測定頻度も合わせて確認します。

排ガス温度の上昇が見つかったときも、直ちに水側のスケールだけを原因と決めません。ガス側の汚れ、燃焼条件、負荷の変化なども分けて調べ、同じ運転条件の記録と比較します。

丸ボイラーと水管ボイラーの違い（比較表）

次の表は、代表的な構造の傾向を比較したものです。個別機種の圧力・容量・性能は、仕様書と運転条件を照合して判断します。

水質管理は双方に必要。負荷応答は保有水量と制御方式を組み合わせて考える。

比較の視点

丸ボイラーの代表例

水管ボイラー

水とガスの位置

丸：胴の水の中に炉筒・煙管を配置

水管：管内に水、管外に燃焼ガス

保有水量と起動

丸：一般に保有水量が多く、加熱する熱容量が大きい

水管：保有水量を小さく設計しやすく、起動を速めやすい

負荷変動

丸：蓄熱量が圧力変化を緩和する側に働く

水管：蓄えが小さい分、燃焼・給水制御や台数制御が重要

圧力と容量

丸：炉筒煙管などの中小容量機が代表的

水管：小容量から高圧・大容量まで形式が広い

水質管理

丸：スケール・腐食・濃縮の管理が必要

水管：管内付着と流量確保が管壁冷却にも直結

代表形式

丸：炉筒煙管ボイラーなど

水管：自然循環・強制循環・貫流

丸ボイラー側は炉筒煙管を中心とした比較。全機種を同じ水量、起動時間、圧力範囲に当てはめる表ではない。

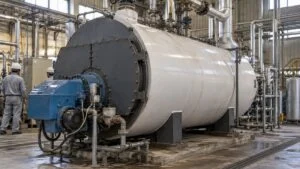

炉筒煙管側の胴・炉筒・煙管の配置は、炉筒煙管ボイラーの構造とメリット・デメリットで詳しく説明しています。小型機の台数制御まで比較したい場合は、小型貫流ボイラーのメリットと運用も合わせて読むと、設備全体での選び方が見えてきます。

見積りや更新の比較では、まず必要な蒸気圧力・蒸発量・運転時間をそろえます。片方が定格負荷、もう片方が低負荷という条件では、効率や燃料費の数字を公平に比べられません。

給水処理、点検のための空間、補機の電力、保守時の供給継続も比較の対象です。本体寸法に加え、周辺機器や作業空間を含む設備全体で必要な面積と費用を見積もります。

既設設備の更新なら、現在の蒸気使用量の時間変化を把握しておくと選定に役立ちます。機種名の違いを並べるだけでなく、実際の使用条件と必要な管理を表へ書き出して比較します。

水管ボイラーの種類

自然循環と強制循環は、蒸発管を通った汽水混合物をドラムへ戻し、水を再び管へ送る方式です。自然循環では密度差を使い、強制循環では循環ポンプの圧力も使います。

貫流では、給水から蒸気出口へ向けて水を通過させ、定常運転の主流路にドラムを中心とした循環を設けません。給水ポンプがあることだけでは、強制循環か貫流かを見分けられません。

熱の回収や蒸気の仕上げを担う機器は、循環方式とは別に配置を考えます。排ガスで給水を予熱する節炭器と、蒸気を飽和温度より高くする過熱器では、熱を受け取る流体の状態が異なります。

蒸気を使う工程が求めるのは、量だけでなく圧力や乾き度、温度などの条件です。ボイラー出口の仕様と使用場所までの圧力損失を照合し、必要な供給状態を確認します。

機器の呼び名を覚えたら、給水から蒸気が届くまでの状態を順に追ってみてください。液体の予熱、汽水混合物からの分離、蒸気の過熱を分けると、配管の役割も理解しやすくなります。

自然循環ボイラー

自然循環では、加熱の弱い降水管を水が下り、蒸発管では水と蒸気の混合物が上昇します。蒸発管で気泡が生じると、同じ高さの降水管内の水より平均密度が小さくなります。

この密度差による圧力差が、循環を駆動する力になります。汽水ドラムへ戻った混合物から蒸気を分離し、残った水を再び降水管へ送ります。

上下二ドラムの代表例。下部ドラムを持たずヘッダを使う構成などもある。

降水管を単に「ドラム内で冷えた水が落ちる管」と捉えず、加熱上昇管との平均密度差で考える。

循環の理解には、同じ高さの二本の流路を比較すると分かりやすくなります。高さHの区間で密度を一定の平均値とみなすと、循環を生む圧力差は次の形で表せます。

29.4kPaは、二つの流路を平均密度一定とした簡略な静水圧模型の駆動圧力です。仮定した密度は実機の保証値ではなく、実際の循環量は配管や蒸発管の流動抵抗との釣合いから求めます。

圧力が高くなり飽和水と飽和蒸気の密度差が小さくなると、自然循環の駆動力を得にくくなります。ただし採用範囲は高さ・管径・加熱条件を含む設計によるため、一律に15MPaを限界とはしません。

自然循環でも、取り出した蒸気やブローに相当する水は給水系統から補います。内部を巡る流量と外から補給する流量を分けると、循環が続く仕組みと水位管理の役割を理解できます。

ドラムの水位管理では、水が十分にある状態と蒸気を分離する空間の両方を保ちます。負荷が変わると気泡の量も変わるため、水位の表示だけを保有水の質量そのものと見なさないことも大切です。

蒸発管の流れには、管ごとの加熱量や流路抵抗による違いも生じます。並列する管の冷却を考える際は、水側の流れと燃焼側の加熱の偏りを組み合わせて評価します。

強制循環ボイラー

強制循環では、ドラムから蒸発管へ戻す水の系統に循環ポンプを設けます。ポンプで圧力を与えることで、自然循環の密度差だけに依存せず必要な循環量を確保します。

ここでいう循環ポンプは、ボイラーの外から新しい水を送り込む給水ポンプとは役割が異なります。蒸気として取り出した分を補う給水と、蒸発管の内部を巡る循環を分けて追うことが大切です。

強制循環の概念系統。二つのポンプは同じ仕事をしていない。

実機の水ドラム・ヘッダなどは省略。給水と循環の接続位置は形式によって異なる。

強制循環では、ポンプやその駆動・電源も運転上の重要な設備になります。流量不足を防ぐ監視と、必要な循環が失われた際の燃焼側保護を含めて設計します。

採用圧力や容量は個別の形式で異なり、20MPaを共通上限として扱うことはできません。循環ポンプの有無にかかわらず、水処理と管内付着の管理で伝熱面を健全に保ちます。

系統図を確認する際は、ポンプの名前だけでなく吸込側と吐出側の接続先を追います。ドラムから取り出した水を蒸発管へ送っているなら、その流れが内部循環を担っています。

ポンプを停止したときの扱いは、自然循環へ切り替えられると勝手に判断できません。必要な流量と保護条件は機種の設計によるため、運転手順や試験で確認した条件を守ります。

貫流ボイラー

貫流ボイラーでは、給水が加熱管を通過する間に熱を受け、蒸気として出口へ向かいます。循環方式のように、主流路の汽水ドラムで水を分離して蒸発管へ戻す構造を基本としません。

管の配置は垂直・水平・らせんなど設計によって変わります。「貫く」という字から、すべての機種で下から上へ一直線に流れると考える必要はありません。

亜臨界圧で過熱蒸気を作る場合の説明例。工程の長さや境界位置は実機寸法を示さない。

超臨界圧では図のような液相と気相の境界を伴う蒸発区間がない。起動時の分離・再循環設備を備える大形機もある。

発電用の貫流ボイラーでは、高圧・高温の過熱蒸気を作る構成があります。一方、工場用の小型貫流には飽和蒸気を供給するものもあり、貫流なら必ず過熱器を持つとはいえません。

水の臨界点は、絶対圧22.064MPa、温度373.946℃です。飽和線に沿って臨界点へ近づくと飽和水と飽和蒸気の密度差がゼロになり、臨界点で液相と気相の共存を表す飽和線が終わります。

超臨界圧の加熱では、ドラムで飽和水と飽和蒸気を分ける循環方式を利用できません。このため発電用の超臨界圧ボイラーには、給水を連続的に加熱する貫流方式が使われます。

絶対圧は真空をゼロとし、ゲージ圧は周囲の大気圧をゼロとするため、同じ数値をそのまま比べられません。小型貫流にも低圧の機種があり、仕様書の圧力・温度・蒸気の状態を読み分けます。

定常運転での貫流という分類と、起動時の配管構成は分けて考えます。大形機では起動中の管冷却を確保するため、分離器や再循環系統を備える構成もあります。

保全では、給水量・燃料量・蒸気圧力などの関係と保護条件を理解することが大切です。管壁の冷却に必要な流れを保ち、異常時は機種ごとの取扱説明書に従って対処します。

貫流では、給水量に対して加える熱が変わると、出口で得られる蒸気の状態も変わります。水を送りさえすれば目的の蒸気が得られるのではなく、給水と燃焼の釣合いを制御します。

小型貫流を複数台運転する設備では、一台の構造と設備全体の需要対応を分けて見ます。需要に応じて運転台数を変えることで負荷を受け持つため、単体の保有水量だけでは供給の安定性を評価できません。

設備を比較する際は、定格蒸発量だけでなく通常の使用量と最大使用量を確かめます。短時間に需要が変わる工程では、制御の応答や蒸気側の蓄えも含めて検討します。

よくある質問

水管ボイラーと貫流ボイラーは何が違いますか？

水管は水を管内に通す構造の分類で、貫流は水を通過させる方式の分類です。貫流は水管ボイラーの一種であり、自然循環・強制循環と並べて流し方を比較します。

自然循環には必ず上下二つのドラムが必要ですか？

上下二ドラムは代表的な構成例ですが、それだけが自然循環ではありません。構造図ではドラムの個数だけで判定せず、降水管と加熱管を含む流路と循環の駆動力を確認します。

給水ポンプがあれば強制循環ですか？

給水ポンプは外から水を補給し、循環ポンプは内部の水を蒸発管へ戻します。給水ポンプの有無だけで区別せず、汽水ドラムへ戻る循環系統とポンプの位置を追います。

水管ボイラーなら必ず効率が高いですか？

構造の名前だけでは、運転時の効率は決まりません。負荷率、排ガス温度、空気比、放熱、ブローなどを含め、ボイラー効率の考え方で熱の入出力を比較します。

水が入っていれば管の過熱は防げますか？

水が存在することに加え、適切な流動と管壁から水への伝熱が必要です。流量不足や付着物で冷却が妨げられるため、水位・流量・水質をそれぞれの役割に応じて管理します。

まとめ

水管ボイラーは管内の水を管外から加熱する構造で、自然循環・強制循環・貫流に分けて理解できます。自然循環は密度差、強制循環は循環ポンプ、貫流は給水から出口への通過が仕組みの中心です。

保有水量の小ささは起動や負荷応答に関係しますが、高圧対応や実機性能は構造と制御も含めて決まります。図面では流路を追い、運転では水質と管壁を冷やす流れを合わせて確認してください。
