炉筒煙管ボイラーとは？構造とメリット・デメリット、貫流との違い

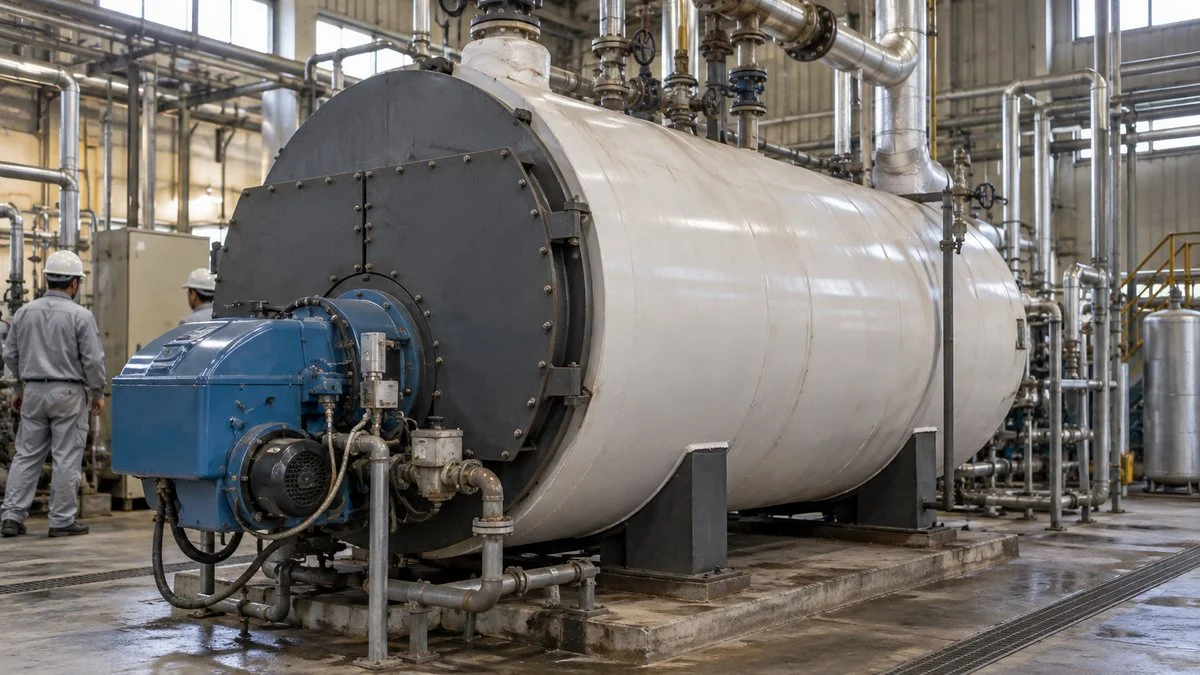

炉筒煙管ボイラーとは、水を蓄えた円筒形の胴の中に、燃焼室となる炉筒と多数の煙管を収めたボイラーです。炉筒と煙管の内側を燃焼ガスが流れ、周囲の水を温めて蒸気をつくります。

保有水量が多いため、蒸気の使用量が急に増えても圧力が変わりにくいことが強みです。一方、冷えた状態から起動するときは、多くの水と缶体を温める時間がかかります。

構造を知ると、蒸気供給の安定性と起動の遅さが同じ特徴から生まれると分かります。ここではメリットとデメリットを順に整理し、貫流ボイラーとの比較や設備更新の判断につなげます。

構造と特徴は、次の動画でも紹介しています。動画の効率値は方式全体の代表値として使わず、現在の機種ごとに排熱回収の仕様と負荷条件をそろえて比較します。

動画で挙げる燃料のガス化は改善策の一つで、油焚きでもエコノマイザ付きの高効率機があります。導入動向の説明は制作当時の見方として扱い、設備選定は現在の機種と工場条件で判断します。

炉筒煙管ボイラーとは

図1：水の中に炉筒と煙管がある三パスの模式断面

赤は燃焼ガス、青は水です。水は炉筒・煙管の外側にあります。

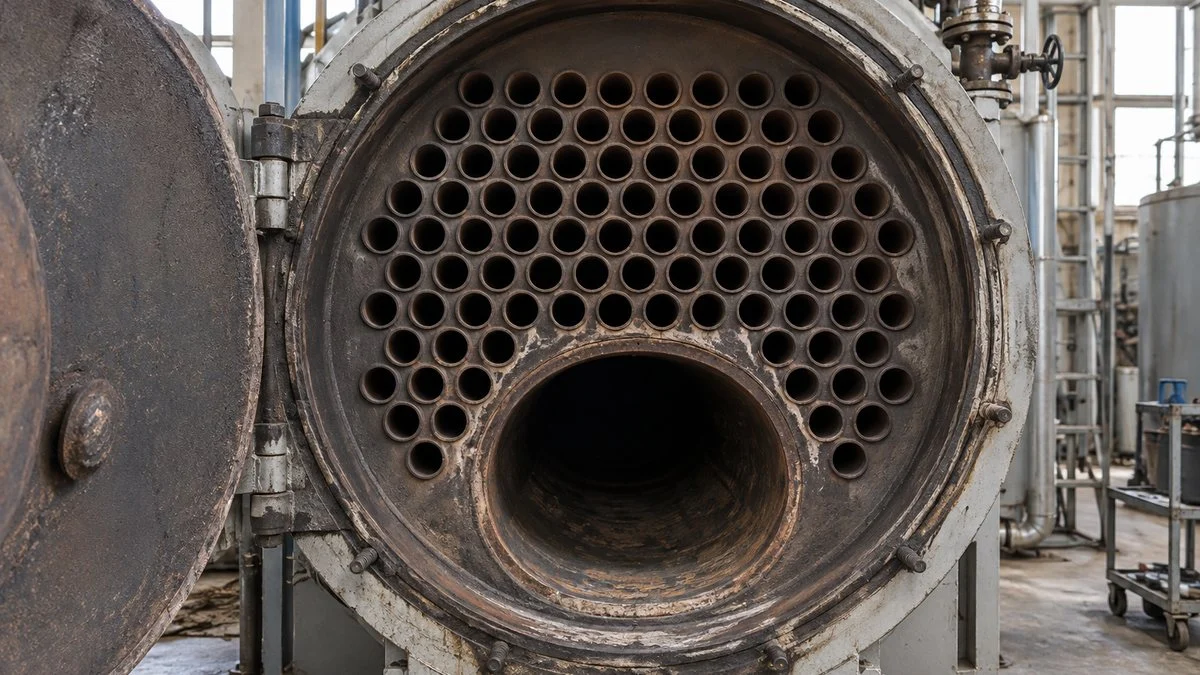

炉筒は、バーナーの火炎が入る太い筒状の燃焼室です。煙管は、燃焼後のガスを通して残った熱を水へ渡す細い管で、どちらも胴の中の水に囲まれています。

燃焼ガスを後部や前部で折り返し、複数回通して熱を回収する機種があります。この通過回数をパスと呼び、煙室の配置や折り返し方によって構造が変わります。

沸騰した水から生じた蒸気は、胴の上部にある蒸気空間に集まります。水面で水滴を分離したあとに蒸気出口へ向かい、工場の加熱器や乾燥設備へ供給されます。

円筒形の胴を持つ丸ボイラーの一種で、燃料には油やガスなどを使います。燃料の粘度や発熱量に合わせてバーナーと燃焼室を選び、必要な空気量や火炎の収まりも設計します。

水管ボイラー・貫流ボイラーとの構造の違い

水管ボイラーは管の中に水を流し、管の外側から燃焼ガスで加熱する方式です。炉筒煙管ボイラーでは管の内外にある流体が逆なので、名称より先に水の通り道を押さえると整理できます。

貫流ボイラーも水管ボイラーの一種で、給水を一端から押し込み、加熱しながら蒸気へ変えます。保有水量を少なくできるため、冷えた状態からの起蒸や小容量機の分散配置に向いています。

一方、ドラムを備えた水管ボイラーには、高圧・大容量の蒸気供給に向くものがあります。必要な圧力と蒸気量を出発点に、ドラム式水管も含めて方式を絞るのが基本です。

小型貫流の特徴と法令上の条件は、小型貫流ボイラーのメリットで整理しています。運転資格は構造の呼び名だけで決まらず、圧力や伝熱面積などの法的区分と合わせて扱います。

炉筒煙管ボイラーのメリット

主なメリットは、急な需要変化に対する圧力の安定性と、胴内で水と蒸気を分離できることです。保有水量と蒸気空間には別々の働きがあり、両方を分けて見ると特徴がつかめます。

保有水量が多く、急な負荷変動を受け止める

図2：需要が増えた直後は蓄えた熱が圧力低下を和らげる

需要増加から燃焼が追いつくまでの圧力変化を、上下の線で追います。

蒸気の使用量が急に増えると、出口から出る蒸気量が一時的に発生量を上回ります。胴内の圧力が下がり始めると、保有水の熱も蒸発に使われ、急激な圧力低下を和らげます。

この蓄熱が、燃焼量を増やすまでの時間を支える働きをします。西部ガスも、炉筒煙管は保有水量が多く、負荷が変わったときの圧力変動が小さい方式として紹介しています。

増えた需要が続く段階では、バーナーと伝熱面で必要な蒸気を発生させます。蓄熱が初期応答を支え、定格能力が持続負荷を賄うという時間ごとの役割を基に、必要な容量を決めます。

選定では一日の合計使用量だけでなく、使用設備が同時に立ち上がる時刻も調べます。ピークの大きさと継続時間を記録すると、必要容量や台数、待機運転の組み方を検討しやすくなります。

蒸気空間で水滴を分け、安定した蒸気を送る

図3：蒸気空間とキャリーオーバーの関係

通常水位と高水位の差を破線で示し、青い線は蒸気、丸は同伴する水滴を表します。

発生した蒸気が水滴を伴って流出する現象を、キャリーオーバーと呼びます。水滴とともにボイラー水中の成分も運ばれるため、配管や弁の汚れ、加熱工程の不調につながります。

炉筒煙管は胴上部に蒸気空間を持ち、水滴を重力などで分離する構造を取れます。出口の蒸気を乾いた状態に保つには、蒸気空間の広さに加えて、水位と蒸気取出し量の管理が大切です。

水位が高すぎると分離に使う空間が狭くなり、急激に蒸気を取り出すと水滴も引き込まれます。濃縮や油分の混入による泡立ちも原因になるため、給水への混入物と缶内の濃度も調べます。

蒸気の乾き度は、湿り蒸気の全質量のうち蒸気が占める質量割合です。供給側で水滴を減らしても、配管で放熱すればドレンが生じるため、使用点までの保温と排出も必要になります。

配管で生じたドレンを取り除く役割は、スチームトラップが担います。ボイラー出口の品質と、使用設備の入口で得られる蒸気品質を分けて点検することが重要です。

水質の変化が緩やかで、連続運転に向く

同じ量の成分が給水から入っても、保有水量が多いほど濃度の変化は緩やかになります。この点が水質管理のしやすさにつながりますが、長時間の蒸発で不純物が濃縮する仕組みは同じです。

蒸発した水の分だけ給水を足して運転すると、溶解成分のうち不揮発性のものは缶内へ残ります。濃度の管理に加え、軟水装置の状態や薬注量を見ながら、必要な量をブローで排出します。

濃縮した水を排出するボイラーのブローは、熱い水も同時に捨てる操作です。排出を減らしすぎると水質が悪化し、増やしすぎると給水と燃料の負担が増えるため、分析値を基に調整します。

水処理の目的と、処理を怠ったときの影響は、ボイラー水の水処理で説明しています。保有水量が多い機種でも、給水やボイラー水の基準はメーカー指定に合わせます。

伝熱面に付く硬い付着物は、スケールと呼ばれ、熱を水へ伝えにくくします。付着したまま燃焼を続けると金属の温度が上がるため、水処理は効率と缶体保護の両方に関わります。

炉筒煙管ボイラーのデメリット

大きな缶体と保有水は、冷間起動や停止を繰り返す運転では負担になります。装置単体の定格効率だけでなく、温める時間と待機中の熱損失まで含めた評価が必要です。

多くの水と缶体を温めるため、起動に時間がかかる

冷えた水から蒸気をつくるには、まず缶内の水と金属を昇温させます。同じ加熱能力で同じ温度まで温めるなら、水の質量が大きいほど必要な熱量も多くなります。

水だけの影響を見るため、説明用に水量5,000kgと500kgを比較します。どちらも20℃から100℃まで温め、水の比熱は一定の4.2kJ/(kg・K)と仮定します。

水を500kgにすると必要熱量は10分の1となり、約46.7kWhです。さらに正味500kWで水を加熱し続けると仮定すれば、水だけの昇温時間は次の計算になります。

図4：保有水量の違いを起動熱量へ換算する

同じ温度差・正味加熱能力で、水量だけを10倍にした説明用の比較です。

比較項目	水5,000kg	水500kg
昇温条件	20→100℃	20→100℃
水に蓄える熱	1,680,000kJ	168,000kJ
電力量に換算	約467kWh	約46.7kWh
正味500kWでの時間	約56分	約5.6分
含めていないもの	缶体・配管の昇温、蒸発潜熱、運転圧力までの昇温、放熱、起動制御

※水の顕熱だけを比較した説明用の表です。

この計算は蓄える熱の比較であり、実機の起蒸時間を予測するものではありません。加圧運転では100℃より高い飽和温度まで昇温し、缶体の熱容量や安全な起動手順も考慮します。

毎朝停止状態から立ち上げる工場では、使用開始より早く起動する必要が生じます。連続運転の工場では一度温めた状態を維持できるので、同じ保有水量でも運転計画への影響は変わります。

効率の比較は仕様と運転条件をそろえる

ボイラー効率は、比較する型式の仕様と運転条件をそろえて評価します。排熱回収装置や燃焼制御の仕様、燃料、給水温度によって、同じ方式でも効率が変わります。

例えばヒラカワは、高効率炉筒煙管ボイラーを製品群の一つとして掲載しています。方式の長所と短所を理解したうえで、比較する型式の仕様を読むことが、更新効果を見積もる出発点です。

効率の数値を比べるときは、定格運転か部分負荷かをそろえます。燃料の発熱量を低位基準で扱うか、高位基準で扱うかでも数字が変わるので、カタログの注記まで読む必要があります。

効率の定義と基準の違いは、ボイラー効率の計算方法で整理しています。設備を更新する比較では、待機中に消費する燃料も加えて、年間の消費量で評価します。

大きな缶体では、外表面から逃げる熱も管理対象になります。放熱量には外表面積に加えて、保温の厚さと劣化状態、外気条件、停止中の温度保持も関係します。

放熱を減らすには、損傷した保温材や外装の状態を点検します。配管も含めた熱損失の見方は、保温厚さと放熱量の計算を使うと、面積や温度差との関係を理解できます。

排熱回収は燃料と給水条件に合わせる

排ガスの熱を給水へ戻す装置が、エコノマイザ（節炭器）です。ボイラーへ入る水を先に温めることで、本体で加える熱を減らせます。

油焚きからガス焚きへの変更は、燃焼設備や排ガス条件も変える設備改造です。燃料だけを置き換える判断にせず、バーナーと安全装置の適合や改造範囲をメーカーと詰めます。

硫黄を含む燃料では、排ガスを冷やしすぎると酸による腐食が問題になります。回収量を増やす検討と、酸露点腐食を防ぐ温度管理を一緒に進めることが必要です。

運転と更新で確かめるポイント

図5：熱の通り道と、点検する位置を重ねる

煙管の内側はガス側、外側は水側です。低水位で上半分が露出した場面を拡大しています。

ガス側のすすと水側のスケールは、どちらも熱が水へ移るのを妨げます。同じ蒸気量で燃料が増えたときは、排ガス温度や燃焼状態と、水処理の記録を合わせて原因を探ります。

煙管の清掃や内部点検は、停止して圧力と温度を安全な状態にしたうえで実施します。設置面積には、点検口を開ける空間や清掃工具の抜取り長さも含めます。

低水位で加熱面が露出すると、水で冷却されない金属が過熱するおそれがあります。水位計と低水位保護装置を点検し、低水位時に燃焼を遮断する保護機能を維持します。

異常な低水位で過熱が疑われるときは、燃焼を停止し、メーカーの異常時手順に従います。給水の可否と再起動は缶体の状態に関わるため、独断で操作せず、メーカーの点検と復旧手順を優先します。

更新の仕様書には、蒸気圧力と通常・最大の使用量を分けて記載します。さらに運転時間帯と給水温度を添えると、立上げ条件や部分負荷時の性能を同じ条件で比較できます。

設備の必要能力を表すときは、換算蒸発量と実際蒸発量の違いにも注意します。給水温度と蒸気条件が異なる数値を、そのまま同じ能力として比較すると選定がずれます。

使用量が小さい時間が長い工場では、小型機の台数制御も比較の対象になります。大きい一缶を低負荷で動かす案と、必要台数だけ運転する案を並べ、保守と停止時の代替供給まで検討します。

既設機を残す判断では、燃料代だけでなく内部点検で分かる劣化も判断材料になります。管板や煙管の腐食と漏れの履歴を整理し、必要な修繕費と停止日数を更新案に並べると比較が具体的になります。

保有水量の数値を読むときは、満水時と通常の運転水位時を区別します。基礎の荷重検討では水や付属品を含む質量を使い、蓄熱の検討では実際に保有する水の量を使うためです。

炉筒煙管ボイラーのよくある質問

炉筒煙管ボイラーと煙管ボイラーは同じですか？

どちらも煙管の中に燃焼ガスを通す構造ですが、炉筒煙管は胴の中に炉筒も備えます。図面で燃焼室と煙管群の位置をたどると、燃焼ガスがどこで折り返すかも読み取れます。

負荷変動に強いなら、小さい容量でも使えますか？

容量は、工場で必要になる最大使用量と、その負荷が継続する時間から選びます。短いピークと長時間の高負荷を運転記録で見分けると、台数構成と余裕の取り方を具体的に検討できます。

保有水量が多いと、水処理は不要ですか？

保有水量が多い機種でも、水処理とブローは運転管理の基本です。分析結果を時系列で残すと、軟水装置の不調や給水条件の変化に気づきやすくなります。

貫流ボイラーへ更新すれば、必ず燃料が減りますか？

削減量は、更新する機種と工場の運転条件から計算します。定格効率の差に加えて、起動停止の回数や待機時間を反映し、年間蒸気量あたりの燃料消費で比較することが必要です。

大容量ならキャリーオーバーを防げますか？

蒸気の分離性能は、容量に加えて水面の広さと出口付近の構造にも左右されます。湿りが増えた場合は運転履歴から変化した条件を探し、ボイラー出口と配管のドレン発生を切り分けます。

まとめ

炉筒煙管は、水を蓄える構造を運転計画にどう生かすかが選定の要点です。他の方式や法令上の区分まで整理するなら、ボイラーの仕組みと種類を起点に比較できます。
