小型貫流ボイラーとは？5つのメリットと資格・台数制御の見方

小型貫流ボイラーとは、水管へ連続的に給水し、加熱して蒸気を取り出す小形のボイラーです。保有水量が少なく、複数台を組み合わせて工場の蒸気需要に合わせやすい特徴があります。

主なメリットは、高効率、台数制御、短時間の起動、取扱資格の負担軽減、省スペースの5つです。設備を選ぶときは、この利点を蒸気の使い方と結び付けると、必要な仕様が見えてきます。

特に「ボイラー技士が要らない」という説明には、法令の区分と取扱者の教育が関わります。構造から5つのメリットを読み解き、資格の条件と導入前に集める運転データまで整理します。

小型貫流ボイラーとは？

貫流式は、給水が加熱管を通る間に熱を受け、出口側から蒸気を取り出す方式です。大きな胴に多量の水をためる炉筒煙管式とは、水を持つ場所と量が異なります。

水を加熱する管は水管と呼ばれ、管の外側を流れる燃焼ガスから熱を受け取ります。水と蒸気の通り道を先に押さえると、燃焼側との関係や給水設備の役割も理解しやすくなります。

図1：小型貫流ボイラーの水と熱の通り道

代表的な概念断面。管内の水と、管外の燃焼ガスは混ぜずに熱を渡す。

管の本数・流れ方・分離器の有無は機種による。水管の配置や製品寸法を表した図ではない。

出口には、水滴を分けて蒸気を送り出す気水分離器を持つ機種もあります。給水量と燃焼量を合わせる制御により、水管を冷やす水を確保しながら必要な蒸気を発生させます。

「小型」は外観の小ささだけでなく、法令上の区分としても使われる言葉です。商品名の小型貫流ボイラーと、労働安全衛生法令上の小型ボイラーは、仕様を照合して区別します。

容量は毎時の蒸発量で示され、現在の製品には相当蒸発量2〜3t/hの小型機もあります。相当蒸発量は熱量を基準状態へ換算した値なので、工場の実際の蒸気量は給水温度や蒸気条件と併せて読みます。

形式の比較には、ボイラーの仕組みと種類が入口になります。大きな胴を持つ方式との違いは、炉筒煙管ボイラーの構造と対比すると明確です。

小型貫流ボイラーのメリット

5つのメリットは、缶体単体の性能と、複数台をまとめた運用の両方から生まれます。定格運転の数字だけで選ぶより、夜間の少量使用や朝の立上げを含めて見る方が、工場での効果を判断できます。

エネルギー効率がいい

ボイラー効率は、燃料が持つ熱のうち、蒸気などへ有効に渡った割合を示す指標です。水管の伝熱設計や燃焼制御に加え、排ガスから給水へ熱を戻す装置が、高効率化を支えています。

給水と排ガスを熱交換させる装置が、エコノマイザ（節炭器）です。煙突へ捨てていた熱を給水の予熱に回すため、同じ蒸気を作るための燃料を減らせます。

サムソンのSE-WPGシリーズは、低位発熱量基準でボイラー効率99%を公表しています。表示条件は蒸気圧力0.49MPa、給水15℃、給気35℃で、効率の誤差は±1%です。

この給水15℃は性能表示の条件であり、メーカーが推奨する実際の給水温度は55℃以上です。機種間の効率比較では、発熱量の基準、給水温度、運転圧力や負荷率を揃えて読みます。

排ガス中の水蒸気を凝縮させると、その潜熱も給水などへ回収できます。低位発熱量では燃料の発熱量にこの潜熱を含めないため、その基準の効率が100%を超える場合があります。

100%超という表示は、投入したエネルギーより多くの熱を新しく作る意味ではありません。基準と計算範囲の違いは、ボイラー効率の計算式と100%を超える理由で詳しく整理しています。

ガス燃料でも、低温の排ガスや凝縮水に対応した材料と排水処理は設計に含まれます。硫黄分に関わる酸露点と腐食に加え、燃料組成と回収する温度域を一緒に見ます。

燃焼に使う空気が多過ぎると、余分な空気も加熱されて煙突へ出ていきます。空気比を適切に管理することが、更新後も高い効率を維持する基本になります。

燃料の削減率は、効率の差をそのまま使うのではなく、同じ有効熱を作る燃料量で比べます。例えば同じ発熱量基準で90%から98%へ改善すると、計算上の削減率は約8.2%です。

負荷に合わせて台数制御が出来る

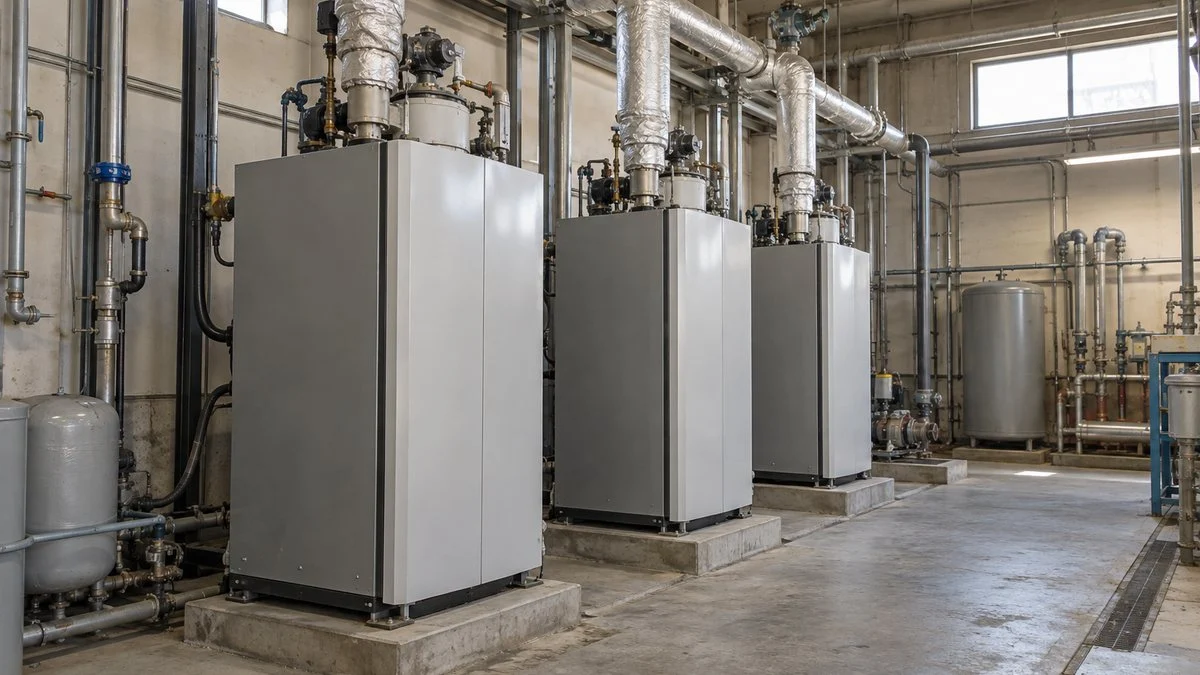

小型機を複数台並べ、必要な蒸気量に応じて運転状態を変える方法を台数制御と呼びます。蒸気ヘッダーに複数台の出口をつなぎ、工場へ送る圧力などを見ながら燃焼を調整します。

図2：3台を共通ヘッダーへつなぐ台数制御

設備構成と運転パターンの概念。●は運転、○は停止。実際は各缶の燃焼量も調整する。

実線は蒸気、破線は信号。図の点灯数は説明用で、最適な台数は機種の効率特性、最小燃焼量、負荷変化の速さで決まる。

例えば3台を備えた設備なら、昼間の生産では複数台を使い、夜間の保温では台数を減らせます。需要より大きい1台だけで賄う場合に比べ、運転の組合せを細かく選べる利点があります。

ただし、運転台数を少なくして各缶を常に最大燃焼させる方法だけが最適解ではありません。機種によっては部分負荷側に効率のよい燃焼点があり、複数台をその領域で使う制御も行われます。

このため、蒸気の総使用量に加えて、時間ごとの増減と最小使用量を把握することが重要です。短い需要変動で点火と停止を繰り返すと、起動時の損失や機器の動作回数が増えてしまいます。

台数を増減する圧力幅や待ち時間は、供給の安定性と効率を両立させる調整項目です。圧力を見て運転台数を切り替える考え方は、ポンプの台数制御の仕組みとも共通します。

複数台なら1台を点検中でも残りで蒸気を作れますが、必要量を賄える予備能力が前提です。共通の給水設備や燃料配管が止まれば全缶へ影響するため、缶数だけで供給の信頼性を評価しません。

保有水量が少なく起動が短時間

冷えた状態から蒸気を作るには、内部の水と缶体を温める熱が必要になります。小型貫流式は水管を主体とするため、大きな胴に水をためる方式より保有水量を小さくできます。

同じ温度差まで水を温める顕熱は、水の質量に比例して増加します。この関係を、水量100kgと500kgを20℃から100℃へ温める仮の条件で比べてみます。

図3：保有水量が起動前の加熱に与える影響

水の顕熱だけを比較する計算例。実機の起動時間を示すものではない。

水量100kg・温度上昇80K33,600kJ温める水が少ない側

水量500kg・温度上昇80K168,000kJ水量が5倍なら必要顕熱も5倍

水を温めるための熱量

Q ＝ mcΔT

Q₁₀₀ ＝ 100 × 4.2 × (100 − 20) ＝ 33,600kJ

Q₅₀₀ ＝ 500 × 4.2 × (100 − 20) ＝ 168,000kJ

Q：熱量［kJ］、m：水の質量［kg］、c：水の比熱を4.2と近似［kJ/(kg·K)］、ΔT：温度差［K］。水量は説明用の仮定で製品仕様ではない。

蒸発潜熱、缶体の加熱、放熱、燃焼量、安全確認の時間を含めていない。実起動時間が5分の1になるという計算ではない。

水量が少なければ、温めてから蒸気供給へ進むまでの熱的な負担を抑えられます。朝だけ起動する工場や、操業の間に長い停止が入る設備では、この違いが運用に現れます。

実際の起動は、給水や通風、点火前の換気、安全装置の確認を順に進めて行います。保有水量が少ないことを理由に、安全シーケンスを省略して早く点火する運用はできません。

少ない水で熱を受ける構造では、給水の異常や水管の汚れを早く捉えることが大切です。硬度成分によるスケールは熱を伝えにくくし、効率低下だけでなく水管の過熱にもつながります。

軟水装置の処理状態、水質、ブローの管理を、燃焼調整と同じ日常管理に組み込みます。起動の速さを生かすには、蒸気を使う時間帯に合わせた運転計画と、給水系統の健全性が土台になります。

取り扱うのにボイラー技士が不要

法令上の小型ボイラーに該当する場合、取扱業務にボイラー技士免許は必要ありません。ボイラー及び圧力容器安全規則（以下、ボイラー則）により、労働者に扱わせる事業者には特別教育が義務付けられます。

「免許が不要」と「教育も管理も不要」は別の意味であり、導入時に混同しやすい点です。簡易ボイラー、小型ボイラー、小規模ボイラーなどの区分を、銘板や仕様書の数値から確かめます。

貫流ボイラーの区分	主な伝熱面積等の条件	取扱者の基本要件
簡易ボイラー	ゲージ圧力1MPa以下、伝熱面積5m²以下など	技士免許・小型の特別教育は不要
小型ボイラー	ゲージ圧力1MPa以下、伝熱面積10m²以下など。簡易を除く	小型ボイラー取扱業務の特別教育
小規模ボイラー	伝熱面積30m²以下など。小型を除く	ボイラー取扱技能講習修了者、または技士免許者
上記以外のボイラー	小規模の範囲を超えるものなど	ボイラー技士免許

簡易の代表条件では、多管式の管寄せ内径150mm以下という構造の条件も関わります。気水分離器付きなら、分離器の内径200mm以下かつ内容積0.02m³以下という条件を併せて満たします。

小型でも、多管式には管寄せ内径150mm以下という条件が適用されます。分離器付きなら、その内径300mm以下かつ内容積0.07m³以下を照合します。

小規模の貫流式は、伝熱面積30m²以下で、分離器付きなら内径400mm以下かつ内容積0.4m³以下です。これは施行令第20条第5号ニの範囲を、ボイラー則第23条第2項が取扱資格にも用いる仕組みです。

図4：商品名ではなく、仕様から取扱区分を確認する

面積の数字だけで判断を終えず、構造条件まで照合する。

① 圧力・伝熱面積最高使用圧力と伝熱面積を仕様書で読む。蒸発量t/hから直接区分しない。

② 管寄せ・気水分離器有無・内径・内容積を照合。管寄せ等を持たない特例は別に判定する。

③ 取扱者と管理体制該当区分に応じ、免許・技能講習・特別教育の要件を揃える。

法令の全構造を網羅する判定図ではない。導入機の法令区分はメーカーの仕様書と所轄労働基準監督署等へ確認する。

管寄せと気水分離器をいずれも持たない貫流式には、内容積と圧力の積による別の条件もあります。形状の違う装置へ面積の早見表をそのまま当てはめず、該当条項を確認することが安全な選定につながります。

特別教育は、規程の各科目の時間を合計すると、学科7時間以上・実技4時間以上です。小規模向けのボイラー取扱技能講習とは別の教育で、交替勤務や休暇も含めて取扱者を確保します。

教育の要件は、小型ボイラー取扱業務特別教育規程とボイラー則第92条によります。区分は労働安全衛生法施行令第1条第3号ヘ・第4号ホなどに基づき、メーカーの呼び名とは区別されます。

ここでの法令の照合日は2026年10月20日で、施行令は同年10月1日施行版を参照しています。ボイラー則は同年4月1日施行版で確認し、将来施行される改正とは分けて扱っています。

設置スペースがコンパクト

小型貫流式は缶体をコンパクトにまとめやすく、複数台を並べて構成できる方式です。既存工場の更新では、限られた室内へ設備を搬入し、操業を続けながら交換する計画を立てやすくなります。

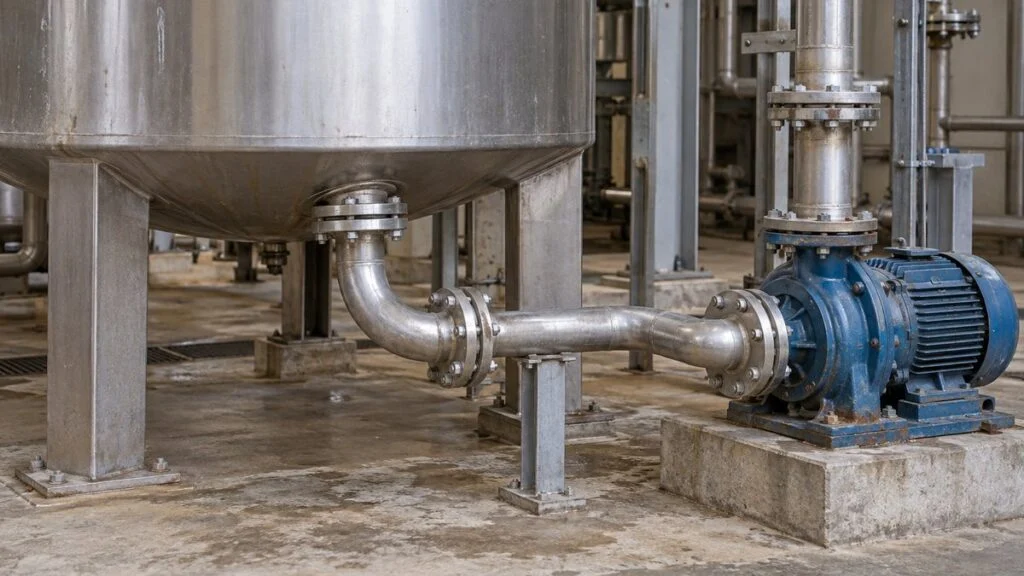

ただし、必要な面積はボイラー本体の幅と奥行だけでは決まりません。給水タンク、ポンプ、軟水装置、必要に応じた脱酸素装置、燃料設備や蒸気ヘッダーに加え、点検と部品交換の作業場所が必要になります。

例えば正面に立てても、側面の点検蓋が開かなければ、保守のたびに周辺機器を動かすことになります。更新時の搬出経路や給水槽を清掃する動線まで、設置図へ書き込むと運用の無理を見つけられます。

図5：本体面積と、使えるボイラー室の面積は違う

周辺設備と保守通路を含む平面配置の概念。縮尺・法定離隔距離を示した図ではない。

給排気、安全弁の放出先、排水、配管支持、避難や作業空間も実施設計で整理する。

燃料が変われば、必要な配管や貯蔵設備も変わり、建物全体の計画へ影響します。ガス化を伴う更新では、気体燃料の種類と供給方法も踏まえて、燃料側の条件を整理します。

見積は本体価格だけでなく、据付、煙道、給排水、電源、試運転と保守契約を分けて比較します。限られた敷地でのメリットは、機械を詰め込んだ面積ではなく、保守しながら運転できる配置で評価します。

導入前に揃える運転データ

容量を決める前に、蒸気の最大使用量、最小使用量、時間帯ごとの変化を揃えます。生産開始時の立上げだけ大きいのか、終日ほぼ一定なのかで、必要な台数や予備機の持ち方が変わります。

• 供給条件：必要な蒸気量・圧力・品質、給水温度、戻るドレンの量。
• 運転条件：操業時間、最小負荷、急な需要増、休日や停止期間。
• 設備条件：燃料・給水・電源、搬入経路、保守スペース、将来増設。
• 管理条件：法令区分、取扱者、日常点検、水処理、保守契約と予備品。

比較の単位には、年間の燃料費だけでなく、有効に使った蒸気量当たりの費用も役立ちます。燃料の単価が変わった効果と、効率や運転方法を改善した効果を分けることで、更新後の検証がしやすくなります。

計測値には、どの配管で測った蒸気量かという測定範囲も併記しておきます。ボイラー出口から工場の使用場所までに失われる熱や蒸気があれば、発生効率の改善だけでは全体の費用を説明できないためです。

予備機の検討では、最大負荷だけでなく、1台を止めたときの残りの能力も計算します。全量を供給できない場合には、生産設備の優先順位を決め、蒸気を減らせる工程を運転計画へ反映します。

導入前後の比較期間は、生産品目や操業時間が近い期間を選ぶと原因を追いやすくなります。蒸気使用量が減っただけなのか、同じ生産に必要な燃料が減ったのかを分けることで、改善の継続にもつながります。

一定の大負荷を長時間供給する設備では、大型機を含む別の構成も比較対象になります。小型を多く並べる案と大型機の案を、需要の波、保守時の供給能力、総費用という同じ軸で比べます。

よくある質問

小型貫流ボイラーは無資格で扱えますか？

法令上の小型ボイラーなら、技士免許は不要ですが、取扱業務には特別教育が必要です。簡易ボイラーや小規模ボイラーでは要件が異なるため、商品名ではなく機種の法令区分から判断します。

蒸発量が同じなら必要な資格も同じですか？

必要な資格は、蒸発量だけでは決まらず、圧力や伝熱面積などの構造条件で判断します。気水分離器を持つ機種ではその内径と内容積も関わるため、仕様書の寸法も合わせて照合します。

台数を減らして全負荷で使う方が省エネですか？

最適な運転台数は、各缶の負荷と効率の関係により決まり、全負荷優先だけでは決まりません。部分負荷の効率、点火停止の損失、需要変動への追従を合わせて、システム全体で評価します。

水量が少なければ水処理は簡単になりますか？

水量の少なさは、水質の管理を省ける理由にはならず、水管を守るために適切な処理が必要です。軟水装置の状態やブロー、水質の異常を管理し、スケールと腐食を防ぐ運用を続けます。

ボイラーの本体寸法だけで設置場所を決められますか？

周辺機器、配管、給排気と保守通路を含めて、設備全体の配置を決める必要があります。設置後に必要な点検、部品交換、清掃や搬出入を具体的に想定すると、使える空間を判断できます。

まとめ

小型貫流ボイラーの5つのメリットは、熱を効率よく渡す構造と、小さな単位を組み合わせる運用から生まれます。工場の負荷の波や停止時間に合う構成を選ぶことで、性能を日々の運転へ結び付けられます。

導入では、蒸気の必要量、法令区分と取扱者、周辺機器を含む配置を同じ仕様書にまとめます。効率の公表値に加えて、実際の運転パターンと保守条件を揃えることが、更新案を比べる土台になります。
