スピコンとは？自動弁の開閉速度を調整する仕組みと使い方

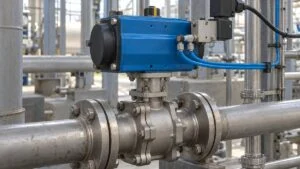

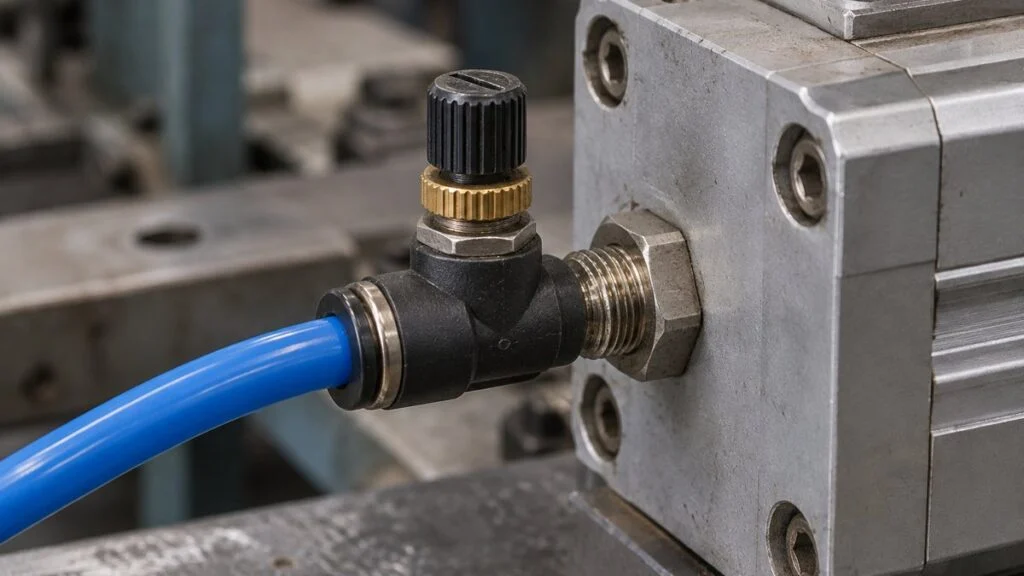

スピコンはスピードコントローラの略で、空圧式の自動弁を動かす空気の流量を調整する部品です。アクチュエータへ出入りする空気を絞ることで、弁が開く速さや閉じる速さを調整します。

急な開閉による配管の衝撃を抑えたいときや、機器の動作順序を整えたいときに使われます。一方で、緊急遮断のように決められた時間内の動作が必要な弁では、遅くし過ぎることも問題になります。

選定の要点は、何秒で動かすかだけでなく、どちら向きの空気を絞るかを決めることです。内部の仕組みから、単動・複動アクチュエータの違い、調整時に記録する項目まで順に説明します。

スピコンとは？

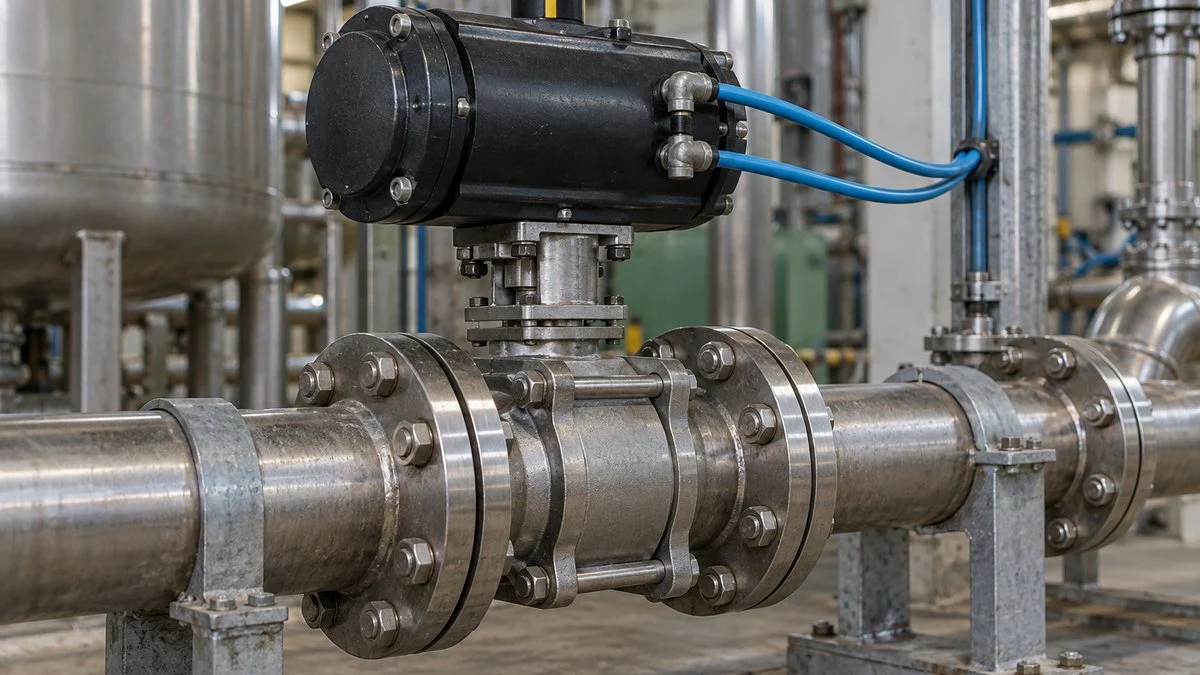

空圧式自動弁は、圧縮空気の力をアクチュエータで回転や直線運動に変え、弁を開閉します。空気の通り道を電磁弁で切り替え、その途中の流れをスピコンで調整する構成が代表的です。

電磁弁が担当するのは給気と排気の切替であり、弁の移動速度を細かく設定する役割とは異なります。どれほど速く動くかは、空気圧、配管抵抗、電磁弁の流量、アクチュエータの容量や負荷で変わります。

供給する計装用空気の圧力と品質も、動作を左右する条件です。スピコン単体の設定に加え、供給源から排気口までの操作空気系統を一つの設備として捉えます。

一般的なスピコンは、流路のすき間を変えるニードル弁と、逆止弁を組み合わせた構造です。制御方向では逆止弁が閉じてニードル側で絞られ、逆方向では逆止弁が開いて迂回路を通れるため、流れやすくなります。

図1：ニードルで絞る通路と、戻りの自由流れ

2つの並列流路を展開した概念図。部品の実断面やJIS回路記号ではない。

自由流れにも抵抗はある。メータイン形・メータアウト形や取付方向で、どちらが制御流れになるかが変わる。

ノブを回すとニードルの位置が変わり、空気が通る有効な面積が変化します。開度の小さな変化でも流れが大きく変わる範囲があるため、回転数と動作時間は単純な比例関係ではありません。

外観がよく似ていても、制御する流れの方向が異なる型式があります。本体の表示と回路図を照合し、流路を追って選ぶことが、意図した開側・閉側の速度を調整する出発点になります。

メータアウトはアクチュエータから出る空気を絞り、メータインは入る空気を絞る方式です。入る側と出る側を区別するときは、スピコンをどこへ取り付けたかという位置も併せて考えます。

複動シリンダでは、片側へ給気すると、反対側にあった空気が押し出されます。この排気を絞って背圧を持たせるメータアウトは、一般的なシリンダの速度を安定させる方法として使われます。

図2：複動アクチュエータで、押し出される空気を絞る

ピストンが右へ動く瞬間の流れ。逆動作では給気側と排気側が入れ替わる。

2つのスピコンと切替弁を含む流れの説明で、製品の配管指示ではない。低速・残圧・負荷の条件によっては別の回路が必要になる。

配管の途中へ付けるインライン形と、アクチュエータのポートへ付ける形では、接続の見方が変わります。部品の見た目だけを頼りに入れ替えると、自由流れと制御流れが逆になることがあります。

実回路では、給気と排気の両方を調整できる機種を使う場合もあります。低速時の初動や負荷の影響もあるため、アクチュエータメーカーの回路例を基準に、必要な動作を選んで組み立てます。

スプリングリターン形は、空気の力で動かした後、ばねの力で反対向きに戻すアクチュエータです。空気で開いてばねで閉じる構成も、その逆もあり、必要な空気喪失時の弁位置に合わせて選びます。

図3：ばね戻りでは、排気のしやすさが戻る速さに関わる

単動シリンダの概念断面。実際の弁の開閉方向は機構の組合せで決まる。

複動形では、開く側と閉じる側の両方を空気の力で動かし、給排気を切り替えます。全ての自動弁にばねが内蔵されているわけではないため、最初に駆動方式を仕様書で読み分けます。

一方向だけを絞る部品1個で、開く速さと閉じる速さを自由に独立調整できるとは限りません。単動の往復をそれぞれ調整したい場合は、給排気の両方を扱う回路など、目的に合う構成が必要です。

スピコンはなぜ必要？

主な目的は、弁の開閉に必要な時間を与え、流体や設備に急な変化を起こしにくくすることです。通常運転では配管の衝撃を抑え、異常時には必要な遮断時間を満たす設定を選びます。

水・油などの液体が流れる配管で弁を急に閉じると、流速の変化によって圧力の変動が生じます。配管の長さや流速、弁の閉じ方によっては、水撃と呼ばれる大きな衝撃となり、機器や支持部へ負担を与えます。

スピコンは弁の移動を遅くする手段ですが、それだけで配管の圧力変動が全て解決するわけではありません。ポンプの停止、逆流、系統の高低差など、衝撃が起きる場面に応じて原因を切り分けます。

特に回転弁では、角度が同じ速さで変わっても、流れが同じ割合で変わるとは限りません。弁の流量特性を踏まえ、閉止に近い範囲の変化も含めて動作時間を評価します。

冷えた蒸気配管へ一度に大量の蒸気を入れると、配管を温める過程で多くのドレンが生まれます。その水が蒸気に押されて高速で移動したり、蒸気が急凝縮したりすると、強い衝撃を起こす場合があります。

図4：弁の速度で見る現象と、排水側で見る現象

液体配管の急閉流れる液体 → 弁の急閉 → 流速の急変と圧力波。

---

閉止動作と配管系の条件を併せて評価。

蒸気配管のドレン・急凝縮冷えた配管 → 凝縮水の蓄積 → 高速ドレンや蒸気塊の急凝縮。

---

弁の操作に加え、暖管・排水・配管の状態を評価。

液体の急閉と蒸気の急凝縮を、同じ慣性の説明だけで扱わない。原因が違えば対策も変わる。

開弁を緩やかにして送気量の立上がりを抑えることは、暖管時の対策の一つになります。併せてドレンを排出し、配管内へ水をためない状態を作ることが、蒸気の衝撃を防ぐうえで重要です。

蒸気が急凝縮する種類のハンマーでは、ゆっくり開けても現象が続く場合があります。音が出た弁だけをさらに遅く調整する前に、発生位置、ドレンの滞留、トラップや配管の状態を調べます。

複数の弁や機器を順番に動かす設備では、速さを整えることで次の動作へ移る条件を揃えます。例えば弁を開く指令と、実際に開いたことを知らせる信号を分けて扱うと、動作の遅れを把握できます。

開閉だけを指令するオンオフ制御でも、機械が移動する時間はゼロにはなりません。リミットスイッチによる位置の検出と組み合わせ、指令と完了を区別します。

ただし、スピコンを調整して弁の移動を遅くしただけでは、電気的な動作順序は保証されません。次の機器を起動できる条件は、制御側のインターロックとして別に設計します。

選定と調整で確認すること

付けるかどうかを決める前に、通常運転の開閉時間と、異常時に求める動作を整理します。水撃を抑えたい動作と、危険を止めるために急ぐ動作が同じ弁へ求められる場合は、回路全体で両立を検討します。

まず確認するのは接続口径、流量の調整範囲、使用圧力と温度、制御流れの方向です。接続できるねじが同じでも流量特性は違うため、部品を入れ替えるときは型式の末尾まで仕様を照合します。

流量の大きい部品を選べば、細かい速度調整まで容易になるという関係ではありません。必要な流量に対して大き過ぎると、狭い調整範囲へ設定が集中するため、低速域に合う機種も比較します。

カタログの空気流量は、基準の圧力や温度へ換算した値として表示されることがあります。アクチュエータの内容積をその流量で単純に割る前に、流量の基準状態と給排気の圧力条件を揃えます。

圧縮空気を使うため、チューブ内に残っている空気も圧力を蓄えた状態になります。供給を止める作業と残圧を抜く作業を分け、機械の動く範囲へ入る前に、設備の隔離手順を実施します。

蒸気弁の近くでは、主流体だけでなく、取り付けた空圧部品の周囲温度も選定条件になります。弁から伝わる熱や高温の配管との距離を考え、部品とチューブが許容範囲で使える配置にします。

圧力調整・位置制御との役割を分ける

レギュレータは空気の圧力を設定し、スピコンは空気の通りやすさを変える部品です。速度を下げるために供給圧力を下げると、必要な駆動力まで不足する場合があるため、役割を混同しません。

ポジショナは指令値と実際の弁位置を比べ、目標の開度へ合わせる機器です。ポジショナの位置制御とスピコンの速度調整は、同じ空圧回路でも目的が異なります。

例えば4〜20mAの信号で開度を指令しても、スピコン自体が電流を受けて目標位置へ止めるわけではありません。速度を過度に制限すると応答も変わるため、調節弁では制御系として評価します。

弁の主流体の通りやすさを表すCv値と、スピコンの空気流量も別の量です。大きな弁には必ず大きなスピコンという決め方ではなく、駆動部の容量と必要時間から空気系統を選びます。

開側・閉側・空気喪失時を分けて測定する

試運転では、どの指令を起点にし、何を完了とするかを決めてから動作時間を記録します。弁が動き始めるまでの遅れ、移動している時間、終端信号が入る時点を分けると、原因を追いやすくなります。

図5：指令から完了までの、どの時間を測っているか

一例の時系列。開側と閉側をそれぞれ測り、判定する信号と条件を記録する。

時間目盛のない模式図で、折れ線は実測波形ではない。終端信号の検出位置によっては、移動完了より前に信号が入る。全閉信号と弁座の漏れ止め性能は別に判定する。

給気圧力やプロセスの差圧が違えば、同じ設定でも弁の動きが変わることがあります。開閉を測ったときの圧力、設備の状態、調整位置を一緒に残すと、保全後の比較にも使える記録になります。

圧力は空気を使っていないときの値だけでなく、弁を動かしている最中の値も観測します。複数機器が同時に作動したときだけ供給側が落ち込むなら、スピコンの設定より上流の供給能力を調べます。

残圧を抜いた後の初回と、続けて動かしたときの差も、試験で記録したい項目です。排気側に圧力がない初動では、メータアウトの背圧がまだ立たず、初回だけ急に動く場合があります。

終端信号が入る位置は、スイッチや検出部の設定によって変わり、機械的な終端と完全には一致しない場合があります。全閉信号の確認と、弁座で要求どおり流体を止められるかという確認は、それぞれ必要な試験を定めます。

設定記録には、部品型式、取付位置、配管径、開閉時間と固定状態を残しておきます。保守でチューブの長さや排気部品を変えたときは、以前のノブ位置だけへ戻さず、同じ条件で再測定します。

スプリングリターン形では、通常の電磁弁操作と空気喪失時の動作も分けて確認します。ばね戻りでも排気絞りは動きを遅らせ、空気が閉じ込められる回路では戻れない場合もあります。供給喪失時に排気経路が確保され、必要時間内で動くことを検証します。

調整後は固定し、遮断弁として使わない

調整作業は、機器の動きや残圧に対する安全を確保し、製品の取扱説明書に沿って進めます。変更後は開く動作と閉じる動作を試験し、ロックナットなど所定の方法で調整位置を固定します。

一般的なスピコンは流量調整用で、空気を完全に止める遮断弁としては使いません。流れを止め切ろうとニードルを強く締め込むと、内部を傷めて正常な調整ができなくなるおそれがあります。

動きが遅くなった場合には、設定変更だけでなく、空気圧の低下や排気口の詰まりも候補になります。継手、チューブ、サイレンサや電磁弁を含む経路を調べると、調整部品以外の抵抗を見つけられます。

弁が動き出さず、ある時点から急に動く場合は、弁の抵抗や駆動力の余裕も調べる対象です。スピコンを開く変更だけで対処を終えず、供給圧力とアクチュエータの選定、機械の状態を確認します。

観測した状態	分けて調べる項目
開側だけ速さが変わる	制御流れの方向、給気と排気の経路
両方向とも遅い	供給圧力、配管抵抗、共通の供給系統
初回だけ急に動く	残圧、負荷、初動時の回路条件
調整後しばらくして変わる	調整部の固定、空気条件、排気部の状態

よくある質問

スピコンは全ての空圧式自動弁に必要ですか？

必要性は、要求される開閉時間と流体・設備の条件から判断し、一律に必須とは決めません。急な開閉を避けたい弁では有効な手段ですが、緊急動作の要求を損なわない回路と設定が必要です。

1個付ければ開閉の両方を調整できますか？

一般的な一方向制御形は、流れの向きによって絞り方が変わり、開閉を独立に設定できるとは限りません。単動・複動の別と接続位置を確認し、給排気の両方向を調整する機器などを選びます。

メータアウトなら常に動きは安定しますか？

一般的なシリンダ制御で使われますが、低速や初動、残圧と負荷の条件によって動きは変わります。必要な速度範囲と回路をメーカー資料で照合し、最初の動作も含めて試験することが大切です。

蒸気のハンマー音は弁を遅くすれば止まりますか？

暖管時の流れを緩やかにする効果はありますが、急凝縮による現象など速度調整だけでは解決しない場合があります。ドレンの発生と滞留、排出設備や配管状態を調べ、原因に応じて対策します。

スピコンの全閉で空気を遮断できますか？

流量調整用のスピコンは漏れを許容する機種があり、安全な隔離のための遮断弁には使えません。作業時は所定の供給遮断と残圧排出を行い、ニードルを締め込むことで代用しない運用にします。

まとめ

スピコンは、操作空気の流量を調整し、空圧式自動弁の動く速さを整える部品です。単動・複動と給排気の方向を把握すると、どの動作へ調整が効くのかを判断しやすくなります。

選定では、通常の開閉時間と異常時の必要動作を揃え、試運転の条件と設定を記録します。配管の衝撃や蒸気のドレン対策も含めて考えることが、速度調整を設備の安定運転へつなげる基本です。
