スターデルタ始動法とは?電流1/3の理由・トルクと切替時間、更新時の確認点

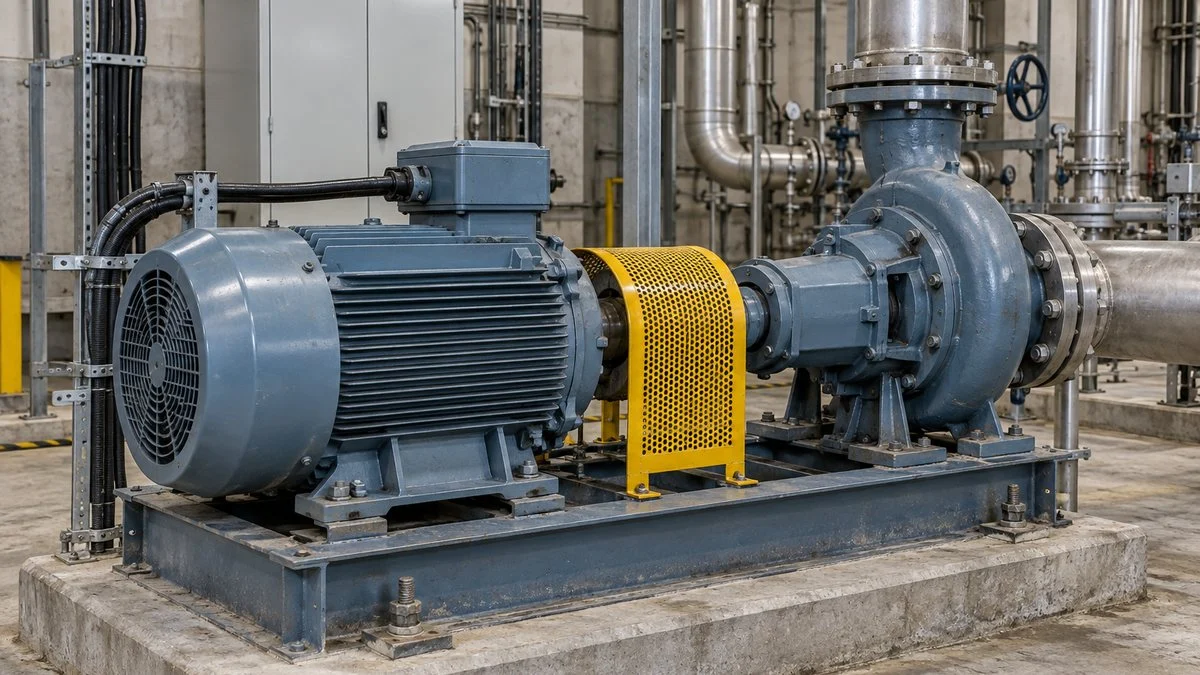

モーターと遠心ポンプ、制御盤の外観を表した生成イメージ

スターデルタ始動法は、三相誘導電動機の巻線をスター(Y)結線で始動し、加速後にデルタ(Δ)結線へ切り替える方法です。電源から流れ込む始動電流を抑える一方、始動時のトルクも小さくなります。

動画では機械的な始動力で説明していますが、大きな始動電流は停止時の電気的な特性から生じ、8〜10倍という倍率も固定値ではありません。「1/3」は同じ電源でのΔ直入れ始動との線電流比較で、定格運転中の電流との比較ではありません。

動画の「始動から0.5秒前後で切替」は、共通の設定値として使えません。スターで加速する時間と、スターを開いてデルタを閉じるまでの休止時間を分けて設定します。

動画の200V・11kW以上、400V・30kW以上という数値だけでは、始動方式の採否を決められません。容量変更時の部品寸法も一律に変えるのではなく、電流・保護・端子の適合を再評価し、交換の要否を判断します。

目次

スターデルタ始動法とは

かご形の三相誘導電動機を停止状態から全電圧で始動すると、短時間に大きな電流が流れます。これを直入れ始動といい、電源設備の条件によっては電圧降下が問題になります。

始動電流は、単に軸を動かし始める機械的な力だけで説明できるものではありません。回転子が停止しているときの誘導電動機の電気的な状態により、定格運転時より大きな電流を必要とします。

その倍率はモーターの設計や始動条件で異なり、8〜10倍に固定されるわけではありません。メーカーの始動電流、始動トルク、許容始動時間などの特性を確認することが出発点です。

スターデルタ始動は、始動中だけ巻線へ加わる電圧を下げる減電圧始動の一種です。電源の線間電圧を変える代わりに、三つの巻線のつなぎ方を変えて電圧を下げます。

スター結線では三つの巻線の片端を一つにまとめ、残りの端を三相電源につなぎます。デルタ結線では巻線を三角形につなぎ、三つの接続点を電源につなぎます。

同じ三巻線でも、YとΔではつなぎ方が異なる

平衡三相の概念回路。各長方形は同じ一相分の巻線インピーダンスZを表す。

始動時:スター Y RST中性点一相の巻線電圧:VL / √3 運転時:デルタ Δ RST一相の巻線電圧:VLVL は電源の線間電圧。実機の端子配置・配線順序はメーカー結線図で確認。

この方法を使うには、各巻線の両端を外へ取り出し、始動器で接続を切り替えられることが必要です。代表的には6端子ですが、複数電圧に対応して12本のリードを持つ機種などもあります。

さらに、電源電圧でデルタ結線の定格運転ができるモーターでなければなりません。端子が出ているという理由だけで、任意の電圧の電源へスターデルタ接続できるわけではありません。

例えば銘板がΔ230V/Y400Vなら、400V電源での定常運転はY結線が対応します。これを400VでΔ運転へ切り替えると巻線の定格を超えるため、銘板の電圧と結線の組合せを読み分けます。

三相電源と回転磁界の関係は、三相交流の仕組みとモーターが回る理由で説明しています。また、この始動法の対象となる誘導電動機を、モーターの種類と制御方式の違いの中で位置付けると整理しやすくなります。

スターデルタ始動法の特徴は?

電流の違いを計算するときは、電源線に流れる線電流と、巻線一相に流れる相電流を分けます。スターとデルタでは、この二つの電流の関係が異なります。

以下では平衡三相を仮定し、電源の線間電圧をVL、始動時の一相分のインピーダンスの大きさを|Z|とします。同じモーターの同じ停止状態で、YとΔを比較する模型です。

Y結線の巻線電圧は、線間電圧の1/√3になります。巻線一相に流れる電流がそのまま電源線にも流れるため、線電流は次の式です。

スター結線:線電流と相電流が等しい
ILY = IφY = VL√3 |Z|
ILY:Y始動時の線電流[A]、IφY:一相の巻線電流[A]、VL:線間電圧[V]、|Z|:一相のインピーダンスの大きさ[Ω]。

Δ結線では、一相の巻線へ線間電圧がそのまま加わります。さらに、平衡三相の線電流は相電流の√3倍となるため、次の関係になります。

デルタ直入れ:線電流は相電流の√3倍
IφΔ = VL|Z| / ILΔ = √3 VL|Z|
ILYILΔ = VL /(√3 |Z|)√3 VL / |Z| = 1/3
IφΔ:Δ直入れ始動時の相電流[A]、ILΔ:同じ条件での線電流[A]。定格回転中の運転電流との比較ではない。

電圧で1/√3、線電流と相電流の関係でも1/√3が掛かり、結果が1/3になります。巻線一相の電流を比べた値と、電源側の線電流を比べた値を混同しないことが大切です。

線間・一相と、線電流・相電流を分けて比較

同じVLと|Z|、平衡三相・同じ始動状態での関係。

比較対象
Y始動
Δ直入れ始動
一相の電圧
Y:VL/√3
Δ:VL
一相の電流
Y:VL/(√3|Z|)
Δ:VL/|Z|
電源の線電流
Y:VL/(√3|Z|)
Δ:√3VL/|Z|
線電流の比
Y:Δ直入れの1/3
Δ:比較の基準1

数値例として、線間電圧200V、一相の|Z|を2Ωと仮定します。Y始動では一相電圧が約115.47Vとなり、相電流と線電流は約57.74Aです。

200V・一相2Ωという説明用の仮定例
VφY = VL√3 = 200√3 ≈ 115.47 V
ILY = IφY = VφY|Z| = 200√3 × 2 ≈ 57.74 A
IφΔ = VL|Z| = 2002 = 100 A
ILΔ = √3 × IφΔ = √3 × 100 ≈ 173.21 A
VφY:Yの一相電圧[V]、VL=200V、|Z|=2Ω。IφY・IφΔは相電流、ILY・ILΔは線電流[A]。途中では丸めずに計算した、停止時の仮定例。

この例では、57.74Aを173.21Aと比較して約1/3になることを確かめています。回転が上がった後はモーターの電気的な状態が変わるため、Δへ切り替えた運転電流が常に173.21Aになるわけではありません。

√3が現れる理由をベクトルから確かめたい場合は、線間電圧・相電圧と線電流・相電流の関係を参照してください。測定値を比べるときも、測った場所が電源線側か巻線側かをそろえます。

電流を抑える代わりに、モーターが発生する始動トルクも減ります。同じ周波数と始動状態で電圧の二乗に比例すると近似すれば、Y始動のトルクもΔ直入れの約1/3です。

同じ始動状態でのトルクの近似比較
TYTΔ ≈ VφYVφΔ2 =(1√3)2 = 1/3
TY:Y始動時のトルク[N·m]、TΔ:Δ直入れ始動時のトルク[N·m]。VφY・VφΔ:各結線の一相電圧[V]。実機の特性と負荷トルクで加速できることを確かめる。

加速するには、モーターのトルクが負荷の要求するトルクを上回る必要があります。その差が小さければ加速に時間が掛かり、負荷の方が大きければY結線のまま十分に加速できません。

加速を決めるのは、モーターと負荷のトルク差

定性的な比較。縦軸の高さは実機の特性値ではなく、大小関係を示す。

差が加速に使われるΔでのモータートルクYでのモータートルクYより大きい負荷の例軽負荷の例トルク回転速度停止低いYトルクで加速できる範囲と、Δへ切り替える条件を検討する

このためスターデルタは、無負荷や軽負荷で始動できる機械に向きます。ポンプでも形式や運転条件によって負荷が異なるため、すべてのポンプを同じ始動条件とは扱いません。

一般的な3接触器方式では、主回路用、スター用、デルタ用の電磁接触器を使います。主回路を投入してYで加速し、Y側を開いたあとにΔ側を閉じて定常運転へ移ります。

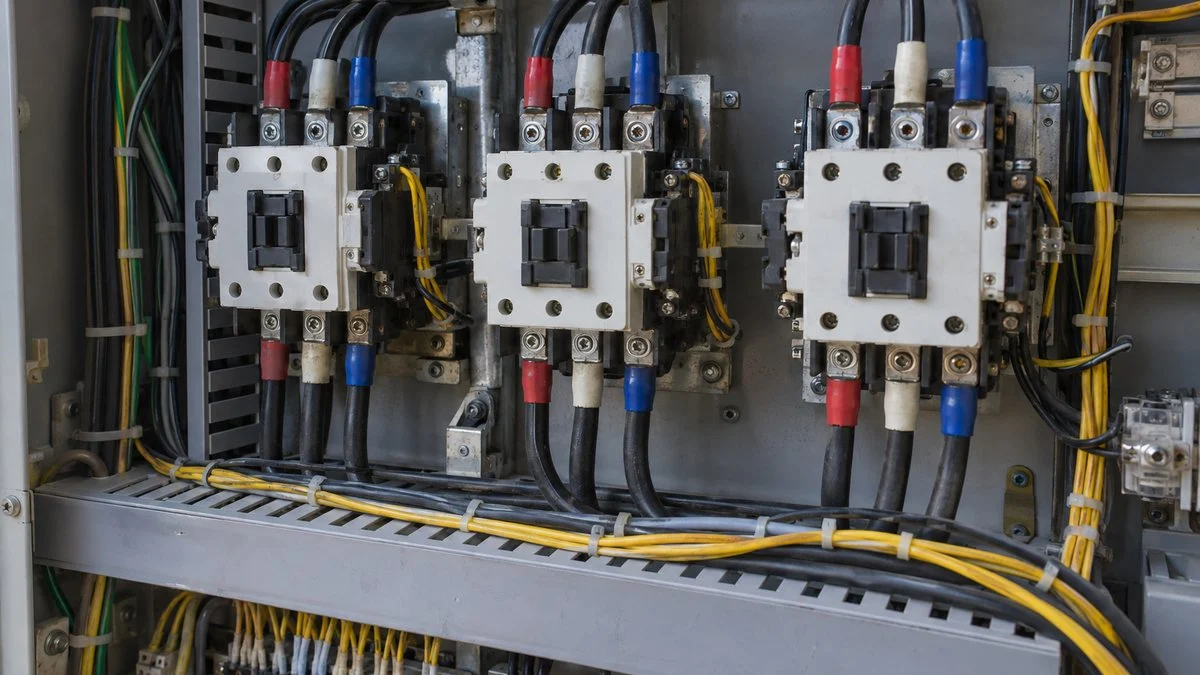

電磁接触器を並べたモーター始動盤内部の生成イメージ
電磁接触器を並べた始動盤の外観イメージ(生成画像)。実機の結線や機器選定の見本ではありません。

スター用とデルタ用を同時に閉じると、電源を短絡するおそれがあります。タイマーの指令だけでなく、電気的・機械的なインターロックを含め、接触器の動作と整合させます。

スター運転時間と切替の休止時間は別の設定

開放切替の3接触器方式の例。横軸は時間順で、実際の設定秒数を表さない。

主回路スターYデルタΔYで加速する時間Δで運転休止:YとΔの両方を開く時間上段=閉、下段=開

Yでの加速時間は、モーターと負荷の特性から十分に加速できるように決めます。休止時間は、Y接触器が確実に開いてからΔ接触器が閉じるよう、始動器の指定条件で決めます。

早すぎる切替は、まだ大きな電流が流れている段階で接点を開閉することになります。一方、長くY運転を続けるだけでも解決せず、加速が止まっていないか、許容始動時間内かを確かめます。

開放切替では、一旦電源から切り離されたモーターの残留電圧と再投入する電源の関係で、突入や衝撃が生じます。始動中の電流を1/3にできても、切替の瞬間まで同じ比率で抑えられるとは限りません。

同時投入を防ぐ考え方は、インターロック回路の作り方と目的にも共通します。停止原因を調べるときも、保護条件を無効にして動作させるのではなく、成立していない条件を追います。

スターデルタ始動法が用いられる基準は?

採用を決める第一の観点は、始動電流が電源へ与える影響です。同じモーターでも、受電設備の容量や系統インピーダンス、ケーブルの長さが違えば、始動時の電圧降下も変わります。

例えば小さな変圧器に対して大きなモーターを始動すると、他の負荷へ影響する場合があります。モーターのkWだけで決めず、変圧器容量と特性、同時に動く負荷、許容する電圧変動をそろえて検討します。

第二の観点は、低下した始動トルクで負荷を加速できることです。電源側の条件を満たしても、Yで回り始めなかったり、加速が途中で止まったりすれば目的を達成できません。

負荷の大きさに加え、回転体の慣性や始動頻度も関係します。加速に時間が掛かる機械や頻繁に始動する設備では、モーターの温度上昇と接触器の使用条件まで確認します。

第三に、モーターが電源電圧でΔ運転でき、巻線端を切替可能な構造であることを確かめます。既設盤の方式に合わせるために、定格の異なるモーターを無理に使うことはできません。

200Vで11kW以上、400Vで30kW以上という値だけで採否を決めると、これらの条件を見落とします。受電条件や設備の設計基準、メーカーの選定資料を照合し、必要な始動方式を決めます。

電流を抑える目的と、運転中の制御を分ける

始動方式の比較。要求する加速・電源条件・定常運転をそろえて選ぶ。

方式
基本の働き
確認する特徴
運転中の目的
直入れ
直入れ:定格電圧を直接加える
直入れ:始動電流と電源変動、機械的衝撃
直入れ:基本的には一定速運転
Y−Δ
Y−Δ:巻線結線を切替えて始動時の電圧を下げる
Y−Δ:低下したトルクでの加速と切替過渡
Y−Δ:加速後はΔで一定速運転
ソフトスタータ
ソフト:半導体で端子電圧を徐々に変える
ソフト:負荷と電流制限・トルク・発熱の整合
ソフト:通常は始動停止を滑らかにする
インバータ
インバータ:電圧と周波数を制御する
インバータ:モーター適合、保護、冷却、配線条件
インバータ:必要な速度で運転する制御にも対応

スターデルタは、運転中の電力を常に1/3へ減らす省エネ装置ではありません。加速後はΔ結線で負荷を駆動するため、必要な軸動力に応じて電力を受け取ります。

流量や風量に合わせて回転速度を変えたい場合は、始動方法とは別に速度制御を検討します。ソフトスタータとインバータは役割が異なり、同じ電流抑制という言葉だけで置き換えられません。

設備費も、接触器単体の値段だけでは比較できません。盤のスペース、配線、制御、保護、保守、切替時の機械への影響を含めて、設備全体で比べます。

回転機の交換時に確認することは?

モーターを更新するときは、kWだけを合わせるのではなく、電圧、周波数、極数、定格電流、結線を確認します。効率の違いで同じ出力でも電流特性が変わり、既設の始動器との適合確認が必要になる場合があります。

銘板と端子箱を確認し、必要な巻線端が取り出せるか、指定結線で運転できるかを調べます。外形が取り付けられても、端子数や端子ねじ、ケーブル引込みが同じとは限りません。

更新時はモーター・盤・負荷を一組として照合

モーターだけの交換でも、電気側と機械側の条件をつなげて確認する。

盤:保護・接触器・配線電圧・電流・結線・端子負荷・慣性・回転方向銘板・図面・選定表と、実際の負荷条件を対応させる

盤では、遮断器、接触器、過負荷保護の形式と設定範囲を照合します。始動電流が1/3になるから、すべての機器やケーブルを単純に1/3の容量へ小さくできるわけではありません。

サーマルリレーは、取り付けられた場所によって線電流を見ている場合と巻線電流を見ている場合があります。同じ倍率をすべての回路へ適用せず、メーカーの回路と選定表で整定を確認します。

過負荷保護の考え方はサーマルリレーのトリップ原因と設定、配線用遮断器と漏電保護の違いはNFB・ELBの役割と使い分けで確認できます。始動のための接触器と、異常時に回路を保護する機器の役割を分けて見ます。

容量を上げる場合は、電流と始動時間が既設機器の適用範囲へ収まるかを再評価します。既設のケーブル長による電圧降下や、盤内の放熱と追加部品の空間も確認します。

容量を下げる場合も、保護機器の整定範囲と接続部の寸法を確かめます。太い既設ケーブルを新しい小形端子へ無理に収めるのではなく、許容する接続方法を施工側と調整します。

負荷側では、ポンプなどが必要とする軸動力と、始動時の負荷条件を確認します。単にモーター容量を下げれば省エネになるとは限らず、必要な動力と運転点を先に把握します。

ポンプの電流と軸動力の関係は、ポンプの電流値を決める要因と定格電流で説明しています。通常運転中の電流が低いという観測だけで、始動トルクや過渡条件の確認を省かないことが大切です。

制御では、スター時間と休止時間、インターロック、接点の状態確認を見直します。以前の設定値を新モーターへそのまま移す前に、始動の進み方と許容条件を照合します。

配線の変更後は、所定の試運転で回転方向と負荷状態も確認します。方向が変わる原理は三相モーターの相順とポンプの逆回転で説明していますが、実作業は停止・遮断・検電など設備の手順に従って行います。

試運転の記録には、始動中と切替時、定常運転中を分けて電流や時間を残します。切替の瞬間だけ遮断器が動く場合は、通常の負荷電流が大きい場合と分けて原因を調べます。

更新した銘板情報、保護整定、タイマー値、回路図は、変更後の状態でそろえて保管します。次回の点検で、旧モーターの資料と新しい設定が混在しないようにすることも更新作業の一部です。

よくある質問

スターなら定格電流の1/3で始動しますか?

比較対象は、同じモーターを同じ電源でデルタ直入れ始動したときの線電流です。定格回転中の電流とは状態が異なるため、定格電流の1/3という意味ではありません。

スターのまま運転すれば省エネですか?

スターデルタ用モーターは、加速後に指定のΔ結線で負荷を駆動することが前提です。トルク不足や温度上昇を起こす可能性があり、省エネの目的だけでY運転へ固定しません。

切替は何秒に設定すればよいですか?

加速に必要なスター時間と、接触器が切り替わる休止時間を別々に確認します。モーター・負荷・始動器の条件で決めるため、動画の0.5秒を一律に設定することはできません。

モーターに6端子あれば使えますか?

巻線を切り替えられる構造に加え、電源電圧でΔの定格運転ができることが必要です。銘板の電圧と結線、メーカーの指定回路を照合して適合を判断します。

切替時の大きな電流も1/3に抑えられますか?

開放切替では残留電圧と電源の関係で過渡電流が生じるため、同じ比率とは限りません。始動時・切替時・定常時を分け、始動方式と接触器・保護の適合を確認します。

まとめ

スターデルタ始動は、Y結線で巻線電圧を下げ、加速後にΔ結線へ切り替える減電圧始動です。同じ条件でのΔ直入れに比べ、始動線電流は理論上1/3となりますが、トルクも低下します。

採用はkWの目安だけでなく、電源変動、負荷トルク、モーターの定格と切替条件から判断します。更新時はモーター・盤・配線・保護・負荷を一組として照合し、試運転と記録までつなげてください。
