ポンプが逆回転する理由｜三相モーターの相順と2相を入れ替える原理

三相誘導電動機で駆動するポンプは、モーターへ届く電源の相順が逆になると、回転方向も逆になります。商用電源で直接駆動する場合、3相のうち任意の2相を入れ替えると、この相順が反転します。

その理由は、モーター内部にできる「回転磁界」の向きが変わるためです。ポンプの機械構造から磁界の作られ方へ進むと、配線と回転方向の関係を順に理解できます。

ポンプが逆回転になる理由

ポンプは、流体へエネルギーを与えて送り出す機械です。代表的な遠心ポンプは、ケーシングの中で羽根車を回転させ、水などの液体へ運動エネルギーを与えます。

羽根車はインペラとも呼びます。羽根の形はポンプの方式によって異なり、遠心ポンプの羽根車と、ねじ状の回転体を使うスクリューポンプは区別します。

電動ポンプでは、その羽根車を回す力をモーターが供給します。軸継手で直接つないだ設備なら、モーターの軸が逆向きに回ることで、ポンプの軸も逆向きに回ります。

図1：モーターの回転は軸継手を通じて羽根車へ伝わる

横軸・直結型。駆動部の断面と羽根車の正面を組み合わせた模式図。

羽根車は正面を見せるため投影方向を変えた。実機の軸継手はガードで覆い、吸込管・シール・軸受などは省略した。

逆回転すると、羽根車とケーシングが予定した流れを作れず、揚程や流量の不足につながります。逆転時の性能や機械部品への影響は、ポンプの設計によって変わります。

水が少し出ていることだけで、正しい方向に回っているとは判断できません。一方、流量不足の原因には、吸込側の問題や抵抗の増加もあります。

性能の見方はポンプの性能曲線、吸込みの余裕はNPSHの考え方と合わせると整理できます。電源、回転方向、流体側の条件を分けて原因を絞ることが大切です。

「時計回り」は見る側も決めて使う

同じ軸の回転でも、反対側から見ると時計回りと反時計回りが入れ替わります。モーターの出力軸側と、反対のファン側では見え方が逆になるためです。

設備ではポンプの回転矢印と、取扱説明書が指定する観察方向を基準にします。「右回りだった」という記録だけでは、後から正否を判定しにくくなります。

回転方向に加え、どこから見たかを記録すると、機械担当と電気担当の認識をそろえられます。軸継手の奥をのぞくために、運転中のガードを外して観察することは避けます。

モーターが回る原理

モーターは、磁界と電流の相互作用によって回転力を作ります。学校で扱う磁石とコイルの実験も、この基本的な考え方につながります。

永久磁石を使うブラシ付き直流モーターなら、電機子電流の向きを変えると回転方向が変わります。ただし、電源の極性を変えれば全種類のモーターが逆転する、という共通規則ではありません。

工場のポンプなどでは、三相誘導電動機が広く使われます。直流機と混同しないよう、ここでは外側の固定子と内側の回転子に分けて原理を見ます。

種類全体の位置づけはモーターの種類と違いを参照すると比較できます。誘導電動機では、回転子の導体へ電流が誘導されることが回転力の発生につながります。

時間の120°と巻線の120°を分ける

交流は、電圧や電流の向きと大きさが周期的に変化します。対称な三相交流には、同じ周波数の3つの波形があり、それぞれ時間的に120°ずれています。

1周期を360°と表すため、120°は周期の3分の1に相当します。50Hzなら1周期は20msで、3分の1は約6.67msです。

この120°は、電流が流れるタイミングを表す位相差です。電気の基本は三相交流の仕組みで、単相との違いから確認できます。

図2：2極の説明モデルでは巻線の磁気軸を120°ずつ置く

U・V・Wは巻線群の磁気軸。コイルの実数や端子の配置を示す図ではない。

実機は多数の溝へ巻線を分布させる。多極機の相間配置は電気角で120°となり、単純に円周を3分割する説明とは区別する。

固定子では、三相の巻線群を空間的にもずらして配置します。2極の簡略モデルなら、巻線の磁気軸を機械的な角度で120°ずつ置いて説明できます。

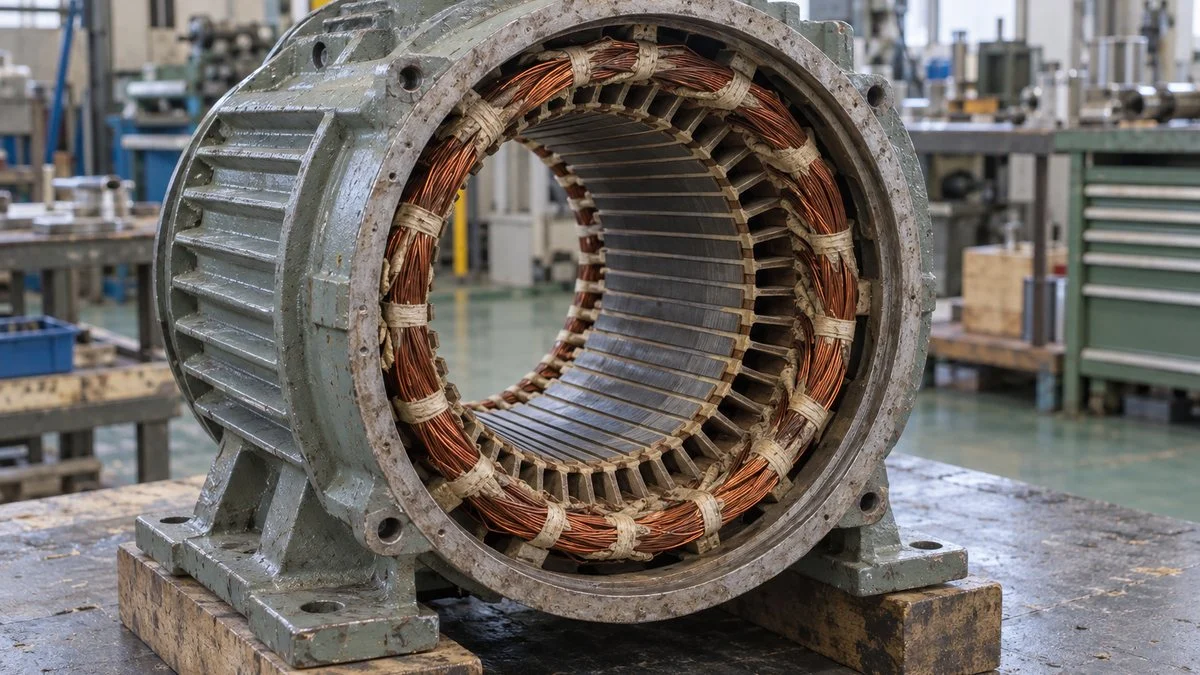

実際の固定子には多数の溝があり、巻線は複数の溝に分布しています。筒の中に独立したコイルが3個だけ入っている、という構造ではありません。

4極や6極では、磁極の組が円周内で繰り返されます。そのため、電気角120°と円周上の機械角120°をそのまま同一には扱いません。

3つの磁界を合わせると向きが連続して回る

各相の電流は、巻線の向きに沿った磁界を作ります。3相分を重ね合わせると、合成された磁界の向きが時間とともに連続して回ります。

これが回転磁界です。1つの相だけを順番にオンにする仕組みではなく、3相の電流が同時に変化しながら、1つの合成磁界を作っています。

図3では、ある瞬間のU相電流を最大の1と置いています。同じ瞬間のV相とW相はゼロではなく、どちらも逆向きの0.5です。

逆向きの電流は、その巻線が作る磁界の向きも反転させます。3つの巻線の向きと電流の符号を合わせることで、合成磁界がどちらを向くか決まります。

図3：3相の電流が同時に作る合成磁界

図2と同じ2極モデル。電流は最大値を1とした比で、負号は巻線内の電流が逆向きであることを表す。

対称正弦波・対称巻線の理想モデル。上向きを正のy軸とし、実機のCW/CCW表示を指定しない。

かご形誘導電動機の回転子には、導体棒と、それらを両端でつなぐ短絡環があります。回転磁界と導体との相対運動により、回転子へ電圧と電流が生じます。

その電流と磁界の作用でトルクが生まれ、回転子が磁界と同じ向きへ回ります。短絡環が導体棒を電気的につなぐことで、回転子の内部に電流の閉じた経路ができます。

磁界の速度と軸の速度には差がある

回転磁界の速度を同期速度と呼び、電源周波数と極数で決まります。通常の誘導電動機がモーターとして負荷を駆動するとき、回転子はこれより少し遅く回ります。

この差があることで、回転子の導体に電圧が誘導されます。速度差の割合が「すべり」であり、回転方向を決める相順とは別の量です。

例えば50Hz・4極なら、同期速度は1500rpmです。説明用にすべりを3%と仮定すると、回転子速度は1455rpmと求められます。

速度の仕組みはモーターの極数と回転速度、磁界との関係は同期機と誘導機の速度・すべりでも整理しています。モーター選定では、速度とともにポンプの軸動力も必要になります。

交流モーターの構造と動作を動画で見る場合は、東京大学生産技術研究所のChannelONGによる教材も参考になります。

ポンプの逆回転はなぜ起こるか

三相には、波形が進む順番である「相順」があります。固定子の巻線配置が同じでも、相順が反転すると、回転磁界が進む方向も反転します。

例えば、巻線U・V・Wへ届く波形の順番をU→V→WからU→W→Vへ変えると、磁界の回る向きが逆になります。導体の物理的な位置ではなく、巻線へ届く三相波形の対応関係が変わった結果です。

図4：2相だけ対応を交換すると相順が反転する

左は基準の対応、右はV・Wへ届く相を交換した概念図。

交差は接続点ではない。実端子・色・電圧・配線作業を指示する図ではなく、商用直入れ三相誘導電動機の相順だけを示す。

任意の2相を1組だけ交換すると、この順序は反転します。U相に相当する線を残してほかの2相を交換する場合も、別の組を交換する場合も、原理は同じです。

一方、3本を1つずつ循環させる対応変更では、回転方向は変わりません。順番の最初をどこから読むかが変わるだけで、円をたどる向きは保たれます。

この考え方では、相順と欠相を区別することも必要です。相順の反転は3相がそろったまま順番が逆になる状態で、欠相は相の1つが失われる状態です。

欠相では始動できない、電流が偏る、発熱するなどの異常につながります。「回らないから2本を交換する」という対応では、電源の欠落や接続不良の原因を見落とします。

正常な相順でも、軸が拘束されていたり、ポンプ側の負荷が大きかったりすれば、モーターは予定どおりに始動できません。回転方向の問題と、回転できない問題を分けて考えます。

運転電流は負荷の情報を含みますが、電流の大小だけで回転方向は決まりません。相順、機械の動き、配管側の状態を別々の観測項目として扱うと、原因の取り違えを減らせます。

電源側で相順を変更すると、その先へ接続されたほかの直入れモーターにも影響します。設備図面で変更の範囲を明確にし、対象外の機器への影響も管理します。

図5：相順6通りは2つの回転方向に分かれる

同じ固定子・同じ観察方向で、ABCを基準とした比較。

相順	基準との関係	考え方
ABC・BCA・CAB	同じ回転方向	開始位置を変えてもA→B→Cの循環は同じ
ACB・CBA・BAC	反対の回転方向	2相の交換によって循環の向きが反転

ABCという表記だけで全機種の時計回りを指定できるわけではない。巻線の定義と観察方向もそろえる。

インバータの入力側は同じ説明にならない

ここで扱うのは、整流器と直流中間回路を持つ一般的な電圧形インバータです。入力交流を一度直流に変換して三相交流を作り直すため、入力側の相順を変えても出力側の回転方向は変わりません。

図6：インバータでは出力の三相波形を改めて作る

一般的な整流器・直流中間回路・インバータ出力部の概念。

変換部は機能ブロック、直流部の平行線はコンデンサを表す。実素子・端子・商用バイパス回路は省略した。

逆向きに回る原因を調べるときは、正逆転の指令、運転モード、出力側の相順を分けます。操作盤の表示が「正転」でも、ポンプの要求方向と一致するとは限りません。

商用電源へ切り替えるバイパス回路がある設備では、インバータ運転と商用運転で電源経路が変わります。一方の運転で正しく回ったという結果を、もう一方の経路へそのまま当てはめないことが要点です。

制御信号の経路は制御盤の構成やPLCの基本と関連します。指令の発信元と、実際の軸の動きを対応づけて見ることが診断の要点です。

単相モーターでは、主巻線と補助巻線、コンデンサなどの構成によって回転方向が決まります。単相電源の2線を交換するだけで、三相と同じように逆転するとは扱いません。

実際の配線変更は、設備の責任者と必要な資格を持つ作業者が、メーカー手順に従って行います。電源遮断、再始動防止、無電圧の確認に加え、インバータでは残留電圧への対応も必要です。

停止後の逆流で回る現象は、電気の逆相と分ける

ポンプが停止した後、吐出側から液体が逆流して羽根車を押し、軸が逆転する場合もあります。この場合、回転を生むエネルギーは電源ではなく液体の圧力や位置エネルギーです。

始動直後から逆向きなのか、電源を切った後に逆向きになるのかで、調べる対象が変わります。逆転中の再始動は機械・電動機へ負担を与えるため、運転を繰り返して試す診断は避けます。

停止後の逆流を調べる場合は、吐出側の圧力、配管の高低差、逆止弁などが検討対象になります。電気の相順を入れ替えても、液体が戻ろうとする圧力差そのものは解消しません。

複数台の設備では、停止ポンプと運転ポンプの配管関係も関わります。ポンプの台数制御では、台数の切替えと流体系統を一緒に見ると運転状態を把握できます。

流体や方式も区別しましょう。空気を扱う真空ポンプの原理や、粘度によるポンプの使い分けでは、内部構造と許される運転条件が変わります。

変更の前後を、図面と運転記録で結びつける

相順の変更を実施したら、配線番号、端子の対応、結線図を実際の状態に合わせて管理します。番号だけを元のまま残すと、次の交換工事で同じ不具合を繰り返します。

設備番号、モーター型式、駆動方式、ポンプの指定方向、観察位置をそろえると、記録の意味が明確になります。インバータ設備なら、指令元と設定変更の履歴も対応づけます。

交換前には正常で、交換後だけ逆回転したなら、工事で変わった接続範囲が重要な手がかりです。モーター交換、ケーブル交換、制御盤更新を分けて記録すると、調査の出発点を共有できます。

その際、電線の外見や色だけを根拠に対応を推定せず、設備の図面と実際の識別を照合します。変更履歴が残ることで、次回の点検も前回の正しい状態から始められます。

修正後は回転方向だけで完了にせず、流量、揚程、電流、振動などを所定の運転条件で評価します。逆転が直っても性能不足が残れば、吸込みや系統抵抗など別の原因を調べます。

ポンプの逆回転のよくある質問

2相を入れ替えると、なぜ速度ではなく向きが変わるのですか？

相順が反転することで、回転磁界の進む向きが変わるためです。周波数と極数が同じなら同期速度の大きさは変わらず、向きが反対になります。

電源の周波数が50Hzから60Hzへ変わると逆回転しますか？

周波数の変更は同期速度の大きさに関わり、逆転を決めるのは相順です。実機を別の周波数で使えるかは、モーターとポンプ双方の仕様で判断します。

検相器で相順が分かれば、ポンプの回転も確定しますか？

検相器が示すのは測定点での相順です。そこからモーターまでの対応、巻線の定義、インバータの有無、観察方向を含めて、ポンプの指定方向と照合します。

逆回転でも少し水が出ていれば使い続けられますか？

吐出があるだけでは、設計した性能や機械的な健全性は判断できません。メーカーの指定方向を基準に原因を解消し、その後に所定の性能を評価します。

盤の「正転」とポンプの矢印が違うのはなぜですか？

正転は制御上の指令名で、実際の方向は出力相順や巻線との対応でも変わります。指令名、配線図、観察位置をそろえて、実機の要求方向へ対応づける必要があります。

まとめ

三相誘導電動機は、3相の電流が作る回転磁界によって回ります。商用直入れで任意の2相を交換すると相順が反転し、磁界とモーターの回転方向も逆になります。

インバータ駆動、単相電動機、停止後の逆流は、それぞれ別に扱います。ポンプの矢印と観察方向を基準にし、原因の解消と図面・番号・運転記録の整合までつなげることが大切です。
