サーキットプロテクタとは？NFB・ヒューズとの違いと選定・復帰の注意点

サーキットプロテクタは、機器内部や制御盤の回路を過電流から守る保護器で、配線用遮断器とは主な保護対象と適用条件が異なります。定格電流が同じでも、NFBやヒューズとそのまま置き換えられるわけではありません。

選定では、通常の負荷電流に加えて、突入電流の大きさと時間、電源の種類、遮断能力を照合します。保護器が動作した後の確認事項と、機械を再起動させる条件も決めておきます。

ここでは動作原理と他の保護器との違いを押さえ、DC24V回路の電流計算や仕様の読み方へ進みます。PとEの違い、自動リセットという言葉の意味、分岐保護を付けても全停止する理由も具体的に説明します。

サーキットプロテクタとは

サーキットプロテクタは、制御回路や負荷機器に過電流が流れたとき、その回路への給電を切るために使います。別名は機器用遮断器です。図面やカタログではCPやCBEという略号で表されることがあります。

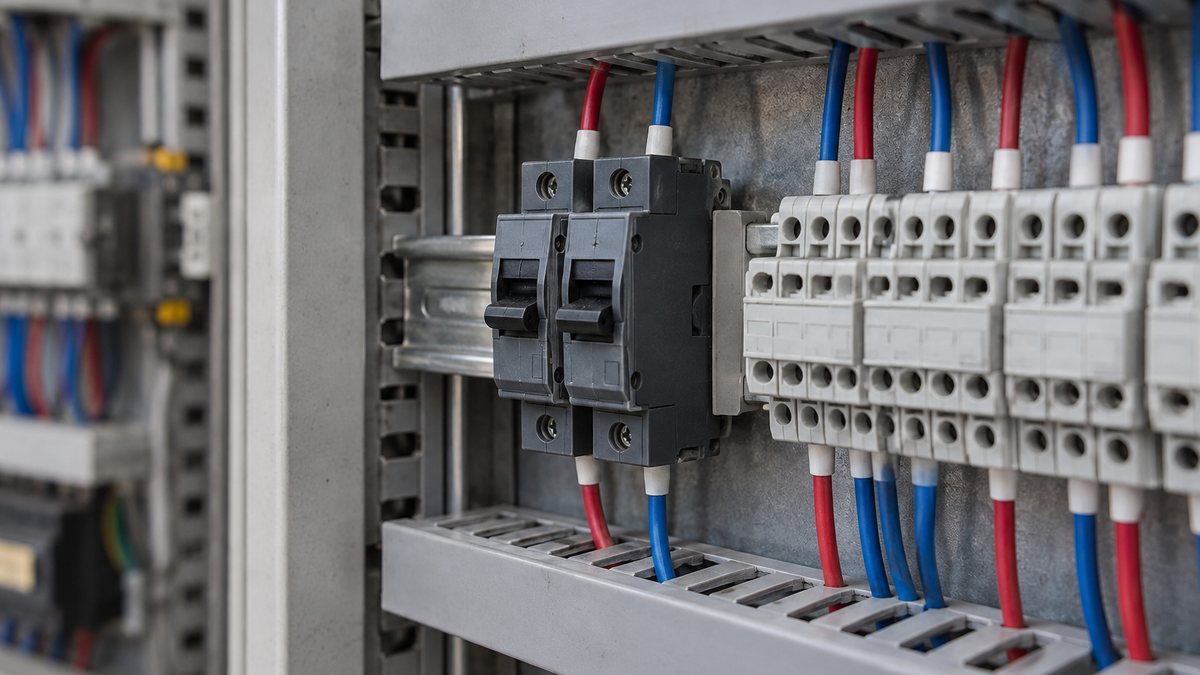

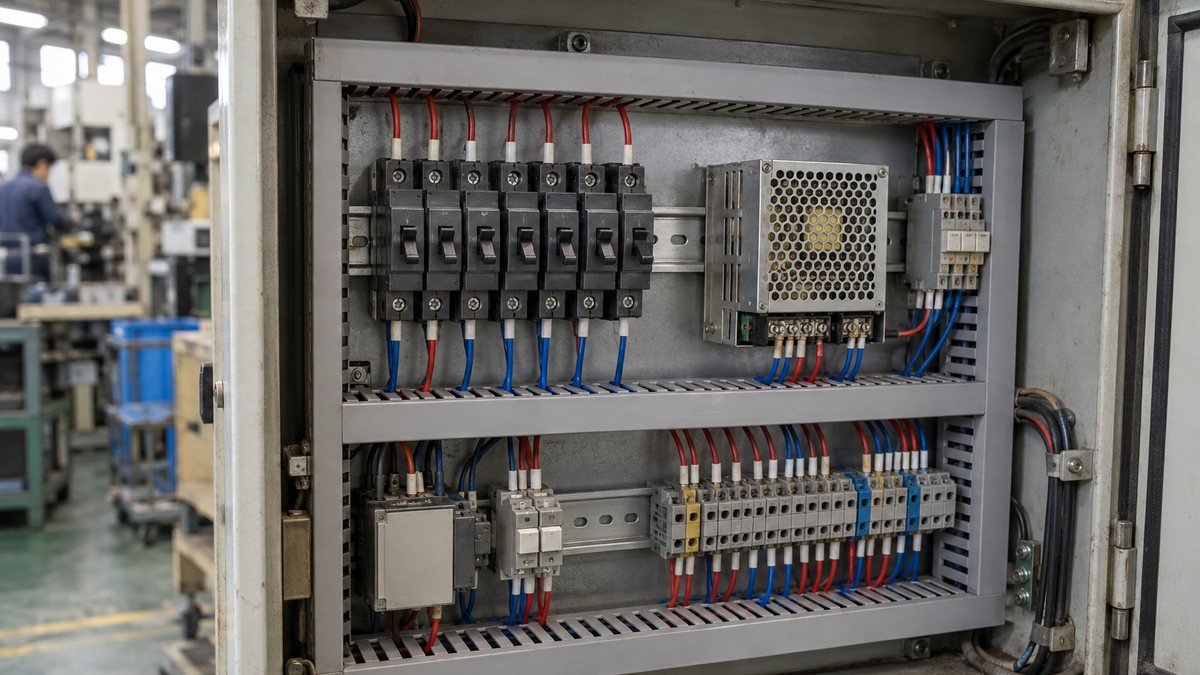

制御盤では、センサー、表示器、電磁弁などへ電源を分けるとき、個別回路の保護に使います。異常箇所を見つけやすくし、適切に協調した構成では停止範囲の限定にも役立ちます。

一方、上位の配線用遮断器は、幹線や分岐の電線を過負荷や短絡から保護するために選びます。CPがあるから上位の配線保護を省けると考えず、回路全体で誰がどこを守るかを分担させます。

上位の遮断器、電源装置、分岐のCPは、同じ役割の機器ではありません。

← 図は横にスクロールできます →

電源系統と設置位置の概念図。交流側の極数、接地、配線番号、端子仕様などは省略しており、製作に使う結線図ではありません。

用途は工作機械の制御回路、電子機器の電源、OA機器などに広がり、医療機器や車両向けの製品もあります。製品は機械式と電子式に分かれ、同じCPという名前でも、内部構造や使用電源、適用規格を分けて選びます。

JIS C 4610:2005の名称は「機器保護用遮断器」です。電気機器内の回路保護を目的とする機械的開閉装置を対象とします。電子式CPへこの規格を一律に当てはめず、個々の製品に示された適合規格を読みます。

小電流を細かく選べる製品もありますが、電流範囲はシリーズごとに違います。三菱電機のCP-Sのカタログ例は0.05〜30Aで、この範囲を全CPの共通仕様として扱うことはできません。

電源装置の一次側と二次側では、同じ負荷でも電圧や流れる電流が異なります。パワーサプライの役割と方式を踏まえ、どちら側にCPを置き、何の異常を検出するのかを図面で整理します。

分岐と接続先を追うときは、機器の名称だけでなく線番号と端子番号も手掛かりになります。制御盤の内線・外線と端子台の役割を合わせて押さえると、保護器の下流に何がつながるかを読み取りやすくなります。

サーキットプロテクタの原理

サーキットプロテクタは、異常な電流を検出する部分と、回路を切る部分を組み合わせた保護器です。検出の方式には熱動式、電磁式、流体電磁式、熱動電磁式などがあります。電子回路で監視する電子式も使われています。

熱動式では、電流による発熱をバイメタルなどへ伝え、その変形を利用して接点を開きます。バイメタルは熱膨張率の異なる金属を貼り合わせた部品です。温度が上がると両者の伸びの差によって曲がります。

動作するまでの時間は電流の大きさだけでなく、流れ続けた時間や周囲温度にも関係します。したがって、定格電流を少し超えた瞬間に必ず切れるスイッチとして考えると、実際の動作と合わなくなります。

検出部が温まる過程と、接点が開く動作を分けて見ると仕組みを理解できます。

← 図は横にスクロールできます →

熱動機構の概念を描いたもので、特定メーカーの内部構造を再現した図ではありません。電磁式や電子式のCPには、このバイメタル機構を使わないものがあります。

電磁式は、電流がつくる磁力を使って可動部を動かし、引き外し機構を作動させます。流体電磁式には、オイルダッシュポットなどで可動部の動きに時間を持たせ、必要な遅延特性を得るものがあります。

電磁式でも温度や設置条件の確認は必要です。例えば流体電磁式には、取付姿勢で鉄心に働く重力の影響が変わる製品があるため、型式ごとの動作特性と使用条件を照合します。

熱動電磁式は、継続する過負荷の検出と、大きな電流への素早い動作を組み合わせる方式です。同じ定格電流でも機構や時間特性が違うため、方式名だけで保護できる負荷を決めることはできません。

電子式では電流を電子回路で監視し、半導体スイッチなどで分岐出力を遮断します。DC24V回路向けには、分岐ごとの電流設定や状態表示を備える製品があります。警報出力や外部リセットを持つ製品もあります。

機械接点を開く方式と、半導体をOFFにする方式では、遮断後の電気的状態が異なります。電子式には機械的絶縁を備える製品もありますが、OFF表示だけを断路の証明として扱いません。

モーターの過負荷を熱で検出する機器にはサーマルリレーもありますが、回路を切る構成や守る対象は別に確認します。接触器との組み合わせやリセットの考え方は、サーマルトリップの仕組みと復帰手順で説明しています。

Pは極数、Eは過電流引き外し素子の数を表します。2P1Eなら開閉する極が二つ、過電流を検出する素子が一つです。二つの電源があることを示す記号とは区別します。

検出する極と、連動して開閉する接点の数を分けます。

← 図は横にスクロールできます →

P/Eの意味を説明する模式図。実際のCPは付属装置によって素子構成が変わる場合もあり、極数だけでなく製品の内部結線図を読みます。

素子が一つだから、その極の接点だけを開くという意味でもありません。連動して両極を開く構造と、どの極に検出素子を備えるかは別の情報なので、極数・素子数・結線をまとめて確認します。

直流の極性や交流の接地方式によっても、適切な検出位置や接続方法は変わります。複数極を直列に使う条件を持つ製品もありますが、端子の向きや指定結線を変えて使用できるとは考えず、認証された使い方に合わせます。

サーキットプロテクタとサーキットブレーカーの違い

一般に制御盤でNFBやMCCBと呼ぶ配線用遮断器は、配線の過負荷・短絡保護を主な目的に選びます。CPは機器の電源開閉や制御回路、負荷機器の保護が主目的です。両者は保護を受け持つ範囲が異なります。

「サーキットブレーカー」という呼び名は、広い意味で使われることもあります。配線用遮断器か機器用保護器かを判断する際は、呼称よりも型式に示された用途と規格を読みます。

CPの代表的な規格はJIS C 4610やIEC 60934、配線用遮断器にはJIS C 8201-2-1などがあります。異なる規格の機器を交換するときは、A数だけでなく元の保護条件を満たすかを照合します。

筐体の大小だけでも区別できず、配線用遮断器には小形のMCBもあります。外形が似た製品を比べるときも、機器保護用のCPと同じ役割かどうかを規格から確かめます。

CPには小容量負荷に合う細かな定格や動作特性を選べる製品があり、NFBには大きな電流の配線を保護する製品があります。ただし電流の範囲は重なるため、何Aを境に両者を使い分けるという一律の線引きはできません。

CPが結果として一部の配線を保護できる条件があっても、配線保護用として性能を保証しているとは限りません。富士電機のFAQでもこの点が分けられており、保護対象と製品の適用範囲を混同しないことが大切です。

回路設計では、電源から順に上位保護器、電線、分岐CP、負荷を並べ、それぞれの許容条件を整理します。上位と下位のどちらが先に切れるかを確かめる保護協調も、分岐へCPを設ける理由の一部です。

下位CPの定格電流を小さくしただけでは、必ず先に切れるとは決まりません。異常電流の大きさと時間から動作領域を読み、メーカーの特性と組み合わせ条件で遮断順序を判断します。

こうした役割分担は、回路図を描いた後ではなく機器選定と一緒に決めると手戻りを減らせます。仕様確認から保護協調・検査へ進む流れは、制御盤設計の進め方でも整理しています。

サーキットプロテクタの使い分け

保護器は、検出する異常、遮断する場所、動作後の復旧方法で比較します。ヒューズ、ELB、NFBを同じ回路へ組み込む場合も、それぞれに受け持たせる役割を決めます。

以下ではCPを基準に、それぞれの検出対象と復旧の違いを見ます。名前の似ている機器を一つずつ比べると、過電流保護、漏電保護、日常の電源操作を混同せずに整理できます。

ヒューズとの違い

ヒューズは過電流によって内部の可溶体が溶け、回路を遮断する保護器です。一度溶断したものは元に戻りません。原因を取り除いたうえで、指定された種類や定格のヒューズへ交換します。

通常の電源ON/OFFのたびにヒューズを交換するわけではなく、交換が必要なのは溶断した場合です。起動時に毎回切れるなら、正常な突入電流とヒューズの時間特性が合っているか、負荷に故障がないかを調べます。

CPは、原因除去と必要な点検を経て、規定の操作で再び使用できる製品が多い点が違います。ただし、繰り返しトリップしても永久に使えるわけではなく、遮断した電流や使用履歴、寿命の条件も関わります。

電源スイッチとして使えるCPもありますが、日常の頻繁な開閉に適するかは開閉容量や寿命の仕様によります。保護機能があるという理由だけで、接触器や操作スイッチの役割まで全て受け持たせる判断は避けます。

CPを手動でOFFにした場合は、一般には負荷側への給電が切れた状態になります。「切にしたので過電流から守れない」という説明ではなく、意図しない停止や不用意な再投入を防ぐための操作管理の問題として考えます。

半導体を守る高速ヒューズの代わりに、一般的なCPを入れれば同じ保護ができるとも限りません。機器の許容する電流と時間、ヒューズの限流性能などが違うため、装置メーカーの指定や組み合わせ条件を優先します。

費用を比べる際も、部品価格だけでなく、停止時間や交換作業、必要な保護性能を含めます。溶断後はヒューズが飛ぶ原因と対処のように原因を切り分け、指定品へ交換するのが基本です。

漏電遮断器（ELB）との違い

漏電遮断器は、電路から大地などへ流れ出す電流を検出し、回路を遮断するために使います。CPが主に扱う過電流の大きさと、ELBが検出する漏れ電流は異なる量です。

代表的な検出方法では、行きと帰りの電線をZCT（零相変流器）へまとめて通します。正常時には電流による磁束が打ち消し合い、戻らない電流があると不平衡が生じ、その信号を検出します。

単相2線の説明例。漏れた電流が帰り線を通らないため、ZCTで差が検出されます。

← 図は横にスクロールできます →

電流の差を説明する仮定例で、定格感度電流の推奨値や動作試験の方法ではありません。実際の検出方式・相数・接地条件は製品と回路に従います。

例えば負荷電流がCPの定格より十分小さくても、感電につながる漏電が起きる可能性はあります。通常の過電流保護用CPに漏電検出を期待するのではなく、必要な漏電保護は別に検討します。

ELBには過負荷・短絡保護も兼ねる製品があり、漏電機能だけを見てNFBとの重複を判断するのも不十分です。感度電流、動作時間、過電流保護の有無を含めた比較は、NFBとELBの違いと使い分けで説明しています。

CPやELBのハンドルがOFFでも、別電源や蓄えられたエネルギーまで消えた証拠にはなりません。保全作業では対象の全エネルギー源を把握します。ロックアウト・タグアウトによる遮断状態の管理と必要な無電圧確認を組み合わせます。

ノーフューズブレーカー（NFB）との違い

NFBは、一般にノーヒューズブレーカーや配線用遮断器と呼ばれる保護器です。過負荷によって電線が過熱する状態や、短絡による大きな事故電流に対して、配線を保護する目的で使います。

短絡電流は、電源容量や変圧器、配線の長さ・太さなどによって変わります。どの回路でも10kA以上になると決まっているわけではなく、その場所で想定される電流を求めて遮断能力と照合します。

定格電流は通常どれだけの電流を扱うかに関わり、定格遮断能力は事故時に遮断できる大きさに関わる別の仕様です。例えば数Aの負荷用CPでも、短絡時には通常電流を大きく上回る電流が問題になります。

遮断能力の数値には、適用電圧、交流・直流、試験規格、極の接続方法などの条件が付きます。カタログにあるkAの数字だけを抜き出さず、使用する電源条件と同じ欄を選んで比較します。

CP単体で事故電流を処理する範囲と、上位保護器との組み合わせで使える範囲も分けます。上位に大きな遮断器が付いているというだけで、任意のCPのバックアップ保護が成立したとは判断できません。

交換では定格電流を合わせるだけでなく、取付場所での短絡条件と製品の認証条件も引き継ぎます。寸法が同じ代替品であっても、交流専用と直流対応、遮断定格、付属接点の違いがないかを確認します。

異常箇所だけを止めたい場合は、下位と上位の電流・時間特性を照合し、必要な範囲の選択遮断を検討します。短絡の大きさによって両方が動く場合もあるため、通常電流の大小だけで停止範囲を推定しないことが重要です。

サーキットプロテクタと配線用遮断器（NFB）の比較

両者の中心的な違いは、サイズよりも保護目的と適用条件にあります。次の表は一般的な位置づけであり、具体的な回路に使えるかは、型式の規格と仕様を照合して決めます。

比較項目	サーキットプロテクタ	配線用遮断器（NFB・MCCB）
主な保護対象	機器内部・制御回路・負荷機器	幹線・分岐などの配線
代表的な規格	機械式ではJIS C 4610、IEC 60934など	JIS C 8201-2-1など
定格電流	小電流を細かく選べるシリーズがある	配線条件に合わせて選ぶ。範囲は製品による
設置の例	装置内部や盤内の個別回路	配電盤・分電盤、機器への給電回路
選定の中心	負荷の許容条件、突入、電源との組み合わせ	電線の許容電流、短絡条件と保護協調
相互の代替	同じA数や外形だけでは決めず、規格・電圧・遮断能力を確認する

サーキットプロテクターの選定

サーキットプロテクタの選定は、落ちたときの戻し方だけでなく、正常運転と故障時の両方から進めます。最初に負荷と電源の仕様を集め、動作特性、遮断能力、設置条件、復帰方法の順に候補を絞ります。

電源の種類と、保護する場所を決める

まず交流か直流か、使用電圧、周波数、接地方式、保護する分岐を確認します。同じ電圧表示でもAC用とDC用は区別されるため、交流の定格値をそのまま直流回路の使用上限に読み替えません。

直流は交流と異なり、周期的に電流がゼロを通過しないため、遮断時の扱いも製品仕様に従います。AC/DC共用と表示された機種でも、使える電圧や動作特性、遮断能力が同じ値とは限りません。

DC24Vだから小型の保護器なら何でも使える、という選び方もできません。工場で使う400V・200V・100V・24Vの違いを踏まえ、一次側と二次側、相数と電源方式を分けて整理します。

電源を共有する機器は、負荷名と正常電流を分岐ごとに一覧にします。センサー、電磁弁、制御装置をまとめて一つの大きなCPで守る場合と、個別に分ける場合では、異常時の停止範囲も原因の調べ方も変わります。

連続電流と突入電流を別に確認する

通常運転の電流は、負荷の仕様書や実際の運転条件から確認します。DC負荷の消費電力が分かれば電圧で割って電流を概算できます。起動時のピークや時間は別のデータとして集めます。

この4Aは通常負荷の合計であり、電源の定格やCPの設定値をそのまま決める答えではありません。電源や電子式CPの消費分、同時起動、周囲温度による条件変化なども含めて、系統の能力を確認します。

負荷の入力コンデンサー、トランス、ソレノイド、モーターなどでは、投入直後に通常より大きな電流が流れる場合があります。機器の正常な始動を許容しながら、許容できない過電流を遮断できる特性を選ぶことが必要です。

ピーク値だけでなく、その持続時間が動作特性の選定に関わります。

← 図は横にスクロールできます →

選定の入力情報を説明する矩形状の仮定波形です。実製品のトリップ曲線でも、一般的な突入波形の保証値でもありません。

例えば連続1.2A、始動時8Aが20ms続く負荷で、定格2Aの候補を比較するとします。連続電流は定格の0.6倍、突入は4倍であり、4倍の領域を20ms通過したときにどう動くかが次の確認点です。

特性曲線は、横軸が定格に対する倍率や百分率、縦軸が時間となるものが一般的です。秒と分、倍率と%を取り違えず、一本の線なのか、最小と最大の動作範囲を示す帯なのかも読み取ります。

正常な突入を通せることと、故障時に負荷が損傷する前に切れることは、同時に満たす条件です。落ちるたびに定格を大きくする対応では後者を失うおそれがあるので、電流値を上げる前に特性と原因を調べます。

瞬時形、高速形、中速形、低速形、慣性遅延付きといった名称や記号も、各社の曲線と対応させて使います。遅延があるから全ての始動を許容できるわけではなく、繰り返すパルスや温まった状態の影響も製品資料に従います。

モーターでは定常、始動、拘束などで電流の意味が違い、保護目的ごとに必要な値が変わります。噛み込みなど機械側の過負荷を監視する用途は、CPの短絡保護と分け、ショックリレーの電流監視と設定も含めて検討します。

実測するときも、通常電流の測定だけで短い突入のピークや時間まで分かったとは判断しません。測定器の帯域や記録機能、回路への接続方法を合わせ、基本的な誤接続防止はテスターによる電流測定の手順で確認できます。

DC電源と分岐保護の組み合わせを確認する

DC24Vのスイッチング電源には、過電流時に電流制限や電圧低下で保護するものがあります。電源が先に制限すると分岐CPへ十分な電流が流れず、想定した時間で遮断できないことが検討点です。

その結果、一つの分岐の短絡で共通電源の電圧が下がり、故障していない制御機器まで停止することがあります。分岐にCPを付けた事実だけで、その分岐以外は必ず動き続けると保証できない理由です。

電子式CPには、電源との組み合わせを考慮し、故障分岐の選択保護に対応する製品があります。電流制限の方式や指定する電源容量は製品ごとに異なるため、配線条件も含めて選びます。

例えばオムロンS8V-CPの仕様では、電源容量が不足すると全分岐の出力電圧が低下する可能性が示されています。通常負荷と保護器の消費分に加えて、遮断に必要な電流も考慮するため、通常電流の合計4Aだけでは選定が終わりません。

配線が長い場合は、電源端と機器端の電圧差や、短絡時の電流経路も確認します。起動順序を分ける設定や警報信号が使える場合もあるので、電源、CP、負荷を一組のシステムとして仕様にまとめます。

電子式CPによる分岐保護の考え方は、メーカーであるE-T-Aの動画でも紹介されています。具体的な対応電源や制御方法は製品ごとに異なるため、仕組みの理解と採用する型式の確認を分けて進めます。

盤内温度・取付方法・付属機能をそろえる

負荷電流と特性が合っていても、盤内温度や密着取付の条件を外れると想定した性能で使えません。使用周囲温度、必要な電流低減、取付姿勢、隣接機器との距離を、選ぶ型式の資料で照合します。

端子の種類と適用電線、圧着端子、締付条件、端子カバーも選定事項です。外形が小さいので既設位置へ入るという確認だけで済ませず、配線の曲げや工具の作業空間まで見て、無理なく施工できる構成にします。

A数を決めた後に、残りの条件を省略しないための確認表です。

← 表は横にスクロールできます →

仕様	照合する内容	用意する情報
電源・電圧	AC/DC、使用電圧、極性・指定結線	電源仕様と単線/結線図
定格・時間特性	連続電流、正常突入、負荷の許容範囲	負荷の電流波形と動作特性
遮断能力	取付点の予想短絡電流、試験条件	系統条件と型式別の定格表
協調	上位器具、電源の電流制限、健全分岐	メーカーの組み合わせ条件
環境・取付	盤内温度、密着、姿勢、振動	設置図と使用条件
接続	電線・端子・締付・カバー	施工要領と部品仕様
復帰・信号	手動/遠隔、警報/補助接点、再起動条件	操作仕様と停止復帰シーケンス

条件が未確定なら、候補の電流値だけを大きくして採用を決めず、負荷と電源の情報をそろえてメーカーへ照会します。

補助接点は主接点のON/OFF状態、警報接点はトリップ状態を取り出すために用いるなど、役割の違いがあります。接点の種類と、正常時・異常時の状態を照合します。信号定格や、電源を失った場合の扱いも決めます。

盤の画面に警報が出ないときも、保護器が動いていないとは限りません。信号がトリップ専用なのか手動OFFも含むのか、付属接点が本当に装備されているかを、型式記号とシーケンス図から確認します。

復帰と、機械の再起動を分ける

トリップした後は、負荷の異常や配線損傷などの原因を確認し、取り除いてから復帰させます。原因が残ったまま再投入を繰り返すと、同じ異常が再発するだけでなく、保護器や機器の損傷を広げるおそれがあります。

手動で戻す製品、自動復帰する製品、外部信号で戻す電子式などがあるため、操作方法は取扱説明書に従います。熱動式などでは冷却を含む復帰条件も関わり、「一定時間待てば全機種が同じように戻る」とは判断しません。

「自動リセット」は、必ずしも主回路の自動再投入を意味しません。三菱CP30-BAではトリップ後にハンドルがOFFへ移る構造をそう呼びます。AL付きの場合は、中間のトリップ位置になります。

つまり、内部機構が次の操作を受け付ける状態へ戻ることと、主回路を自動再投入することは別です。電子式でも「リセット可能」になった状態と「出力ON」の状態を分ける製品があり、状態遷移を読んで判断します。

水槽の酸素ポンプのように、停止が長引く影響を小さくしたい用途でも、自動復帰だけを一律に勧めることはできません。異常が残ったまま再始動する危険と、停止の影響を比べ、警報、監視、予備系などを含めて構成を決めます。

一方、穴あけ用のドリルが過電流で止まった場面では、復帰した直後に工具が回り出すと危険です。保護器の復帰、制御電源の回復、安全の確認、運転開始の指令を、機械のリスクに応じて分ける必要があります。

ドリルの例では、給電可能になっただけで回転を再開させない設計を考えます。

← 図は横にスクロールできます →

操作を分ける考え方の概念図。実際の安全回路や要求される安全性能を規定する結線図ではなく、各機械のリスク評価と適用規格に従って設計します。

不足電圧の検出や電圧引き外しと、復電時に機械を再起動させない機能も分けて考えます。CP単体に標準で備わるとは限らないため、付属装置の有無、動作電圧、保持条件、操作回路を製品仕様で確認します。

非常停止の解除と通常運転の開始も、適用する安全設計に沿って扱います。CPが担うのは過電流保護の一部です。感電防止や再起動防止は、必要な機器と制御を組み合わせて成立させます。

採用前には、想定する負荷をつないだ条件で正常起動、停止、警報と復帰の手順を確認します。短絡を意図的に作る現場試験や保護器のバイパスは行わず、検証範囲と方法はメーカーや設備の試験手順に従います。

サーキットプロテクタのよくある質問

サーキットプロテクタはNFBの代わりに使えますか？

配線保護用のNFBを、同じA数だからという理由で機器保護用のCPへ置き換える判断はできません。必要な保護対象と適用規格、使用電圧、遮断能力、組み合わせ条件を確認して選びます。

サーキットプロテクタは定格電流を超えるとすぐ落ちますか？

動作までの時間は、定格に対する電流の倍率や持続時間、選んだ特性で変わります。定格を少し超えた瞬間の動作を一律に決めず、温度や設置条件も合わせてメーカーの特性曲線を読みます。

サーキットプロテクタで漏電も検出できますか？

通常の過電流保護用CPは、行き帰りの不平衡を検出する漏電保護とは役割が違います。漏電保護が必要な回路では、ELBなどの感度と動作時間を別に選び、過電流保護との分担を決めます。

自動リセットなら放っておけば再び運転しますか？

自動リセットという言葉が、主回路の自動再投入を意味するとは限りません。ハンドルや内部機構の復帰を示す場合もあるので、原因除去後の操作と出力状態を、対象型式の説明で確認します。

2P1Eと2P2Eは何が違いますか？

Pは開閉する極数、Eは過電流引き外し素子の数で、どちらも二つの極を持つ点は同じです。検出素子が一つか二つかが異なるため、接地方式や付属装置を含む内部結線図に従って選びます。

分岐にCPがあるのに、なぜ他の機器も停止しますか？

上位器具が同時に動いたり、共通のDC電源が電流制限して電圧を下げたりすることがあります。故障分岐を特定するだけでなく、電源容量、配線条件、保護器の特性を組み合わせて確認します。

何度も落ちる場合は、一段大きい定格に交換してよいですか？

定格を上げる前に、短絡・過負荷・突入・温度など、動作した原因を切り分けます。大きい定格で落ちなくなっても、負荷や配線を必要な時間内に保護できなくなるおそれがあるため、仕様から再検討します。

まとめ

サーキットプロテクタは、機器や制御回路を過電流から守るために使う保護器です。NFBとの違いはA数の大小だけではなく、保護目的と規格、動作特性、電源や上位器具との組み合わせにあります。

分岐の異常を特定し、停止範囲を小さくするには、正常な突入を通しつつ故障を遮断する協調が必要です。トリップ後は原因除去と安全の確認を先に行い、保護器の復帰と機械の起動を分けて扱います。

選定の入力情報をそろえる際は、負荷機器と保護器の両方の資料を用意すると照会も具体的になります。盤内の電源や配線、運転操作に関する関連テーマは、制御盤の記事一覧でも確認できます。
