水晶温度計とは、水晶振動子の共振周波数が温度で変わる性質を使う接触式の温度計で、プローブを対象に触れさせて測定します。振動子を発振させ、その周波数を温度に換算して表示する仕組みです。
特徴は、小さな温度変化を細かい桁で読み取れることです。ただし、表示の細かさと温度の正しさは別で、校正や測り方が結果を左右します。
原理と構造を確認したうえで、分解能の計算、ほかの温度計との比較、校正槽での使い方を整理します。選ぶときは、最高の桁数よりも測定目的との適合が大切です。
動画の補足：0.0001℃は分解能の例で、同じ値の精度を保証するものではありません。使用温度の上限と磁場への適合性は、水晶式全体の共通性能ではなく機種ごとの仕様で判断します。
水晶温度計とは
水晶温度計はクオーツ温度計とも呼ばれ、測温プローブと周波数を読み取る計測器で構成する測定システムです。横河計測の技術資料でも、温度計の校正に用いる計測標準の一つとして紹介されています。
プローブは、測りたい物に触れさせて使います。光を受けて表面温度を求める放射温度計と異なり、先端のセンサーが対象物の温度になってから値を読みます。
水晶片をむき出しで液体に浸すのではなく、保護されたセンサーを使用します。熱は外側のシースから内部へ伝わるため、周波数を速く読めても温度の追従には時間がかかります。
代表的な使い道は、恒温槽の安定度や温度差を細かく観測する測定です。製造現場の全測点を置き換えるというより、温度の変化を詳しく評価する場面に適しています。
校正では、比較する温度計と基準温度計を同じ温度環境に置き、指示値の差を求めます。表示値を合わせ込む調整とは区別し、得られた差と測定条件を記録するのが基本です。
基準器の管理には、計測器の校正周期とトレーサビリティも関係します。JCSS校正証明書自体に有効期間はなく、再校正の時期は使用頻度や環境に応じて利用者が決めます。

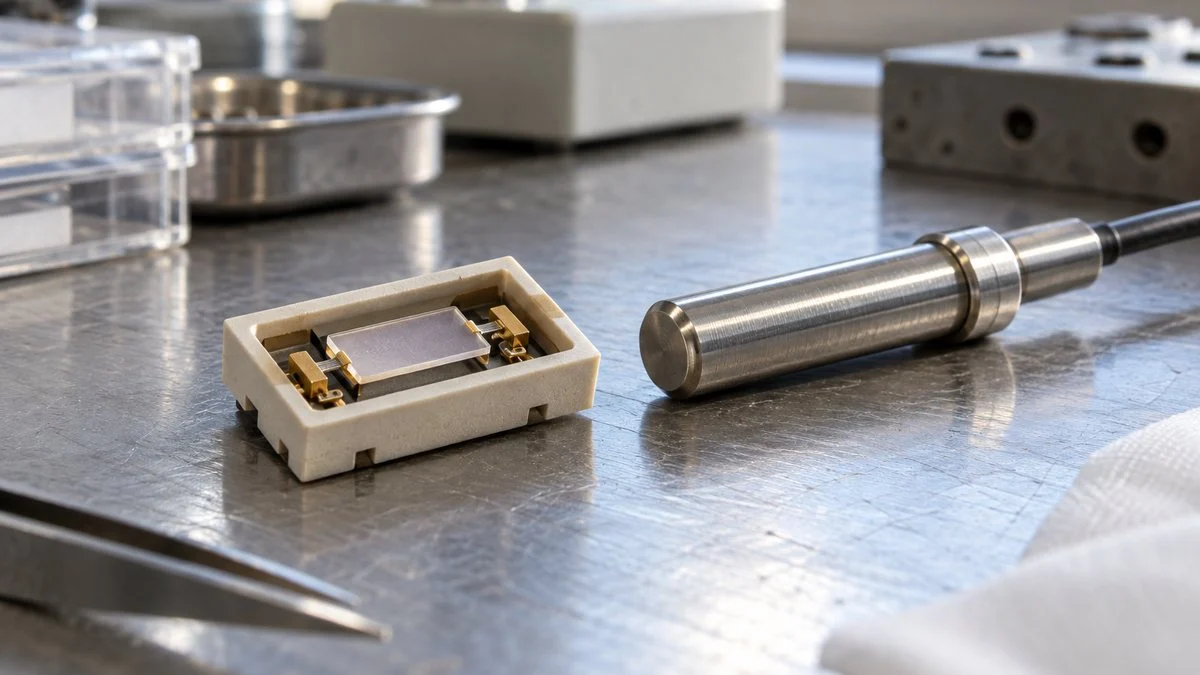

図1：プローブの中で振動し、計測器で周波数を読む
水晶片には電極があり、発振回路から受ける電気エネルギーで振動を続けます。
実際の寸法・電極配置・回路の収納位置は機種によって異なります。
水晶温度計の原理
水晶の圧電効果と発振の関係
水晶は二酸化ケイ素の結晶である石英の一種で、力を加えると電荷が現れる圧電効果を持ちます。反対に、電圧を加えると変形する逆圧電効果も持ち、発振にはこの両方の現象が関係します。
温度計では、電極に交流電圧を加えて水晶片を振動させます。その変形に伴う電気信号を回路へ戻し、振動が続く条件を整えて周波数を取り出します。
水晶片だけを置いても、電源なしで一定の信号を出し続けるわけではありません。水晶振動子は共振する部品で、それを動かす発振回路や読み取り回路が別に必要です。
圧電式の着火器も、力と電気を結び付ける現象を使う身近な例です。ただし、着火用の圧電材料と温度計用の水晶片を、同じ材質や同じ構造として扱うことはできません。
熱電対は、異種金属の接点間に温度差があると起電力が生じるゼーベック効果を利用します。水晶温度計は起電力の大きさではなく、振動する速さを測る点が違います。
温度で変わる周波数を読み取る
水晶片の共振周波数は、切り出す方向や形状、寸法などで決まるため、材料の名前だけでは定まりません。同じ水晶でも切り方を変えると温度変化への応答が変わり、測温に使いやすい特性も違います。
温度計では、温度が変わったときに周波数の変化を読み取りやすい素子を使います。その素子を校正し、周波数と温度の対応関係を計測器に持たせます。
周波数を測ることと、温度へ換算することは別の工程です。校正曲線から温度を求めるため、素子と係数の組み合わせを取り違えると、信号が正常でも表示値がずれます。
図2：校正した曲線から温度を逆算する
縦軸の周波数を測り、対応する横軸の温度を求めます。点は校正で得る関係を表した概念です。
温度と周波数の関係は、扱う温度域で直線に近い場合があります。しかし、広い範囲まで一本の直線で表すとは限らず、必要に応じて高次の項で曲がりを補正します。
こうした非直線性の補正は、リニアライザの考え方にも通じます。読み取り回路の性能だけでなく、校正点と換算方法が温度の確かさを決めます。
時計用の水晶振動子との違い
クオーツ時計も水晶振動子を使いますが、温度が変わっても同じ周期を保つことが設計の目的です。時間の基準を安定させたい時計と、温度に応じた変化を読みたい温度計では、特性の使い方が異なります。
エプソンの説明では、クオーツ時計の水晶振動子は内部ICの発振回路に組み込まれます。振動子の周期を基準にICが1秒ごとの電気信号を作り、時計を動かします。
通信用の恒温槽付水晶発振器は、振動子の周囲温度を一定にして周波数を安定させます。これに対し水晶温度計は、周波数の温度依存を測定情報として積極的に利用します。
したがって、時計用の水晶を計数器につなげれば、そのまま精密な温度計になるわけではありません。測温用の特性と校正情報がそろって、温度を示す道具になります。
感度と分解能の計算例
感度は、温度が変わったときに周波数がどれだけ動くかを表す量で、温度換算の倍率に相当します。感度が大きいほど、同じ周波数の読み取り幅を小さな温度差へ換算でき、細かい変化を捉えやすくなります。
日本熱物性学会の1989年の講座には、1Kの変化で約1kHz変わる例があります。その感度に対して0.1Hzを読み分けると、温度の分解能は0.0001℃になります。
図3：周波数の読み取り幅を温度差へ換算する
0.1Hzを1,000Hz/℃で割ると0.0001℃です。これは分解能の説明で、誤差の保証ではありません。
温度そのものを求める計算も、単純な直線を仮定すれば同じ考え方です。以下は計算手順を示すための仮想の校正式で、特定の機器の係数ではありません。
この計算では、基準周波数からの差を取ることが重要です。測定した周波数全体を感度で割ると、基準点を無視した別の値になります。
実際の校正式では、温度範囲や係数の定義も合わせます。周波数をHzで扱う式へkHzの数値だけを入れるような、単位の取り違えも防ぎます。
水晶温度計のメリット・デメリットは？
高分解能を生かせる測定
最大の利点は、温度の小さな変化を細かく追えることで、安定した環境ほどその特性を生かせます。恒温槽が時間とともに揺れる様子や、二つの位置の温度差を調べる際に役立ちます。
ここで分けたいのが、分解能と指示値の偏りです。0.0001℃刻みの表示でも、基準との間に0.02℃の偏りがあれば、その偏りは細かい表示だけでは消えません。
0.02℃という値は両者の違いを示す仮例で、機器の公称精度ではありません。測定値には、校正結果や基準器の不確かさも含めて意味を持たせます。
図4：小さい桁と、温度の確かさを分ける
表示刻み、繰り返しのばらつき、基準との偏りは、それぞれ別の観点です。
偏りを補正しても、校正や測定環境に由来する不確かさは残ります。
温度が一様で安定していることも高分解能を使う前提で、表示桁とは別に環境を整える必要があります。槽内に温度勾配があると、プローブの位置差が測りたい温度差へ重なり、計測器の偏りと区別しにくくなります。
測温方式だけで測定全体の優劣は決まりません。熱電対と測温抵抗体の使い分けと同様に、測温部の形状や設置条件まで合わせて選びます。
温度範囲・振動・周辺回路の制約
測れる温度範囲は、水晶片だけでなくプローブの封止や配線、電子回路の仕様で決まります。水晶温度計の上限を一律に200℃とするのは適切ではありません。
使用範囲を調べる際は、センサーと計測器を組み合わせた仕様を読みます。精度が規定される温度域と、使用可能な温度域も分けると、比較が明確になります。
振動子を使う機器では、機械的な衝撃や応力にも配慮が必要です。プローブを落とした後や取り付けを変えた後は、基準点で指示値の変化を調べます。
強磁場での適合性は、水晶片だけでなく発振回路、周波数計、ケーブルを含む測定系で評価します。使用する磁場強度や周辺機器に対応した仕様・試験結果が、選定の根拠になります。
盤側へ温度信号を送る場合も、周波数出力をそのまま一般のアナログ入力へつなぐことはできません。変換器の出力形式と、4-20mAの入力条件を対応させます。
校正槽で温度計を比較する手順
比較測定では、最初に必要な温度範囲と許容できる差を決めます。常温付近だけを見る測定と、加熱工程の全域を保証する測定では、必要な校正点が違います。

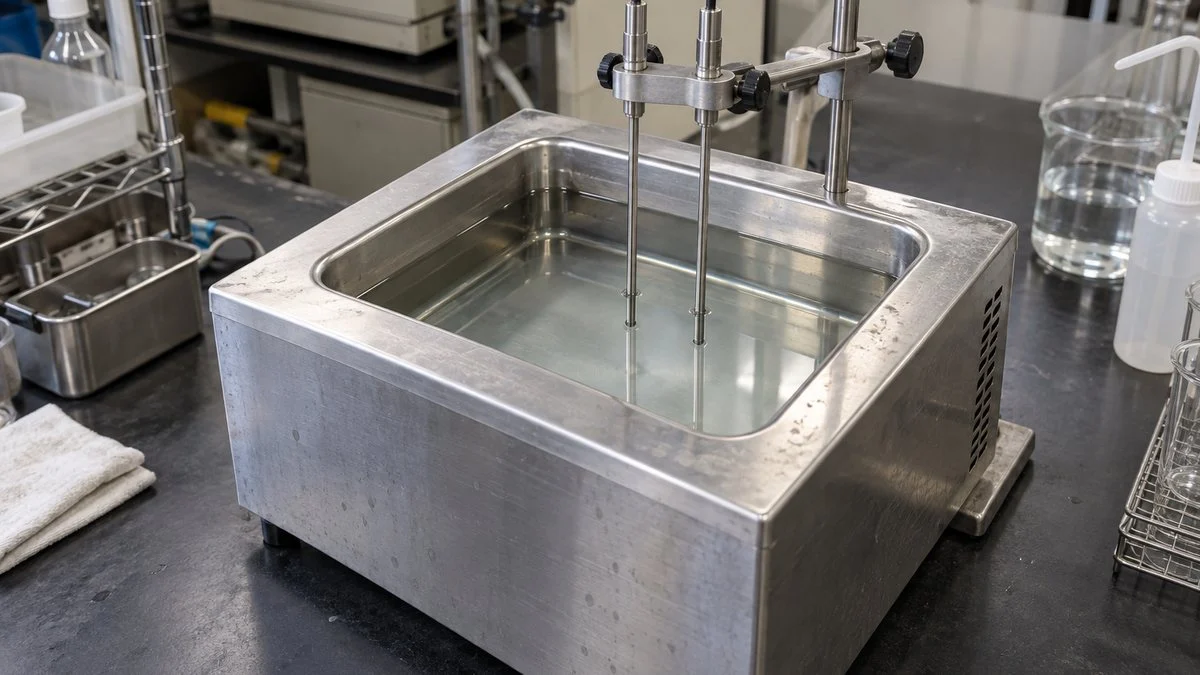

槽の中では、基準器と比較対象の感温部を近くに配置します。金属容器の壁や底に先端を触れさせると、液体とは違う温度を拾う原因になります。
二つのプローブは外側の先端だけでなく、内部にある感温部の位置を基準に配置します。各プローブに必要な浸漬長を確保し、感温部が同じ温度域に入るようにします。
図5：同じ温度を比べるための恒温槽の配置
基準器と比較対象の感温部を近付け、壁・底から離します。浸漬条件をそろえることが先です。
浸す深さを変えたときに値が動くなら、軸を伝わる熱や温度分布の影響を疑います。必要な浸漬長はプローブによって違うため、短い保護管へ無理に流用しません。
温度が落ち着いた後は、基準器と比較対象を対にして読み、複数回の結果を残します。先に片方だけをまとめて読むと、槽の温度変化が指示差へ入り込みます。
記録には、設定温度と指示値に加えて、プローブの識別番号と浸漬条件を残します。使用した校正係数や読み取り間隔もそろえると、前回との比較がしやすくなります。
プロセス配管へ使う場合は、耐圧や耐食性を別に考えます。サーモウェルの役割は流体からの保護ですが、保護管を増やすと温度の追従も変わります。
ダブルエレメントの温度センサーは二系統の測定を確保する構成です。水晶式という測定原理と、二系統化という構造上の選択は分けて検討します。
ほかの温度計との使い分け
工場で常用する温度計には、熱電対や白金測温抵抗体が広く使われます。水晶温度計を比較する際も、精密そうだという印象より、必要な範囲と取り付け条件を先に並べます。
| 観点 | 水晶温度計 | 白金測温抵抗体 | 熱電対 |
|---|---|---|---|
| 測る量 | 共振周波数 | 電気抵抗 | 熱起電力 |
| 生かしやすい用途 | 細かな温度差・安定度の評価 | 工業測温・精密測温 | 高温を含む幅広い工業測温 |
| 回路上の要点 | 発振・周波数測定・校正曲線 | 測定電流・配線抵抗・自己加熱 | 冷接点補償・補償導線 |
| 選定で読む仕様 | プローブと計測器の組み合わせ | 素子の規定と指示計の仕様 | 種類・線径・保護管・指示計 |
サーミスタと白金測温抵抗体も抵抗の変化を使いますが、材料や温度に対する変化の大きさが違います。小型部品の温度監視なら、サーミスタとPt100の違いも選定の比較軸になります。
抵抗を測る方式では、ケーブル抵抗の扱いが重要です。測温抵抗体の2線式と3線式はその対策で、水晶式の周波数読み取りとは別の誤差要因を扱います。
運転中の計測では、単に温度を正しく測るだけでなく、信号の行き先まで決めます。DCSによる監視と制御へ取り込むなら、更新周期や異常時の出力も仕様に含めます。
仕様書で確認する測定条件
仕様書は、温度範囲、測定の確かさ、応答時間を一つの組として読みます。例えば、ゆっくり安定する槽を測る基準器と、流体温度の急変を検出するセンサーでは、重視する項目が変わります。
周波数を数える時間を長くすると、小さな差を読み取りやすくなる一方、結果が更新される間隔も長くなります。計測器の更新速度とプローブ自体の応答を分けると、値が遅れて見える原因を整理できます。
プローブの応答時間は、周囲の流れや取り付け方法でも変わります。液体の中で評価した応答を、そのまま空気中や厚い保護管の中へ当てはめると、温度の変化を取り逃がす原因になります。
測定対象の温度が変化していると、基準器と比較対象の応答差も指示差に含まれます。槽の設定値へ到達した時刻だけを基準にせず、両方の指示の推移を見て、安定した区間の組を比較します。
小さな部品の温度を測る場合は、プローブを付けること自体が熱の流れを変えます。センサーの熱容量や軸方向の熱伝導も考え、読み取り桁を増やす前に、測定で対象を変えていないかを点検します。
交換用プローブを手配するときは、形状の一致だけでは足りません。計測器との互換性、個体ごとの校正データ、ケーブルの条件を一緒に管理すると、交換後の換算の取り違えを防げます。
指示値が揺れるときの切り分け
測定値が落ち着かないときは、まず時間変化を保存し、槽温と表示値の動きを照らし合わせます。一定周期の揺れなら、槽の加熱制御や攪拌状態との関係を調べる手掛かりになります。
次に、位置を変える試験と、同じ位置で読み取り条件を変える試験を分けます。一度に複数の条件を変えると、安定したとしても何が効いたか分からず、次回の測定条件を決められません。
二本を比較できる環境なら、槽内の位置を入れ替えて差の動きを調べる方法もあります。差が位置について動くか、プローブについて動くかを見れば、温度分布と個体差を区別する助けになります。
測定記録を平均する際も、温度が一定の区間を先に選びます。昇温中の値をまとめて平均すると、見た目の桁は安定しても、どの時刻のどの温度を示した値かが曖昧になります。
運用を始めた後は、同じ基準点での結果を時系列で比較します。落下や修理の前後で変化があれば、校正の周期を待たずに評価し、影響した測定の範囲まで追えるように記録を残します。
水晶温度計のよくある質問
水晶温度計は0.0001℃の誤差で測れますか？
0.0001℃は、細かい表示刻みを表す分解能の例です。温度の正しさは、校正による補正やプローブ、周囲の温度分布を含めて評価するため、同じ数字にはなりません。
普通のクオーツ時計を温度計にできますか？
時計用は、時間の基準として周波数を安定させる設計です。温度に対する感度や校正がそろった測温用センサーとは異なり、時計の信号を読むだけで精密測温には使えません。
200℃より高い場所では使えませんか？
使える上限は機種とプローブの仕様で決まり、方式全体の共通上限ではありません。高温用途では、使用可能範囲と精度保証範囲を分け、シースや配線の耐熱性も合わせて選びます。
水晶という名前ならすべて周波数で測りますか？
石英ガラスを保護管に用いた温度計と、水晶振動子で測る温度計は別です。製品名だけで判断せず、検出素子が白金抵抗なのか、水晶の共振なのかを仕様で読み分けます。
細かい温度制御なら水晶式を選ぶべきですか？
温度計の分解能だけで、制御の細かさは決まりません。加熱器の容量や配置、熱の伝わる遅れ、操作量の刻みも含め、測定と制御を一つの系として設計します。
まとめ
- 水晶温度計は共振周波数の温度依存を利用する接触式温度計
- 水晶振動子と発振回路、周波数から温度へ換算する計測器を使う
- 高い分解能と小さな測定誤差は区別して考える
- 温度範囲・振動・周辺回路への適合は機種仕様で決まる
- 精密な比較には温度槽の均一性、浸漬条件、校正管理が必要
水晶温度計は、細かい温度変化を観測したい場面で強みを発揮するため、基準として使う際には環境の整備も重要です。まず測定目的を決め、温度計の性能と設置環境を合わせることが、信頼できる測定への近道です。
