圧力制御とは？減圧弁・自動弁・オンオフなど5方式の仕組み

圧力制御とは、配管や容器の圧力を測り、弁の開度や機械の運転量を変えて設定値へ保つ制御です。蒸気・空気・水の供給を安定させ、使用量が変わっても必要な条件を維持します。

同じ圧力制御でも、減圧弁で供給先を保つ場合と、ボイラーの燃焼量を変える場合では動かす機器が異なります。制御する圧力の場所を決めると、どの操作で圧力を戻せるかが見えてきます。

ここでは代表的な五つの方式を、検出位置と操作の向きから整理します。圧力が振れる原因の切り分けや、回転数を下げる省エネ計算も、設備の構成と結び付けて説明します。

圧力制御とは

工場のユーティリティは、複数の設備が同じ配管から蒸気や空気を使うため、需要に合わせた供給が必要です。使用量が急増すれば圧力は下がり、使う量より供給が多ければ上がる方向へ動きます。

圧力制御はこの変動を測定し、供給量や流出量を調整して運転条件を保ちます。圧力の測定値をPV、目標の設定値をSP、弁や機械への操作指令をMVと表すと、信号の役割を区別できます。

• 空気：空気圧機器や調節弁へ、安定した駆動源を供給する。
• 蒸気：加熱に必要な圧力を保ち、飽和蒸気の温度や供給を安定させる。
• 水：使用先で必要な圧力を確保し、負荷変化による供給の変動を抑える。

圧力を一定にしても、接続先の弁が動けば流量は変わるため、圧力制御と流量制御は目的が異なります。圧力差が安定すると流れを扱いやすくなりますが、一定流量そのものを保証する仕組みではありません。

蒸気の加熱温度も、飽和状態の蒸気では圧力と対応しますが、製品温度は伝熱や負荷の影響を受けます。詳しい使い分けは蒸気の流量制御と圧力制御の違いで整理しています。

制御対象は弁の二次側だけではなく、タンクや主管、弁の一次側を選ぶ場合もあります。図面上で検出点に印を付け、圧力が低いときに増やす量を考えると、方式を選ぶ出発点になります。

測っている圧力の種類もそろえ、ゲージ圧と絶対圧、静圧と流れの影響を分けて扱います。配管の検出点が何を捉えるかは、静圧と動圧の違いを押さえると理解しやすくなります。

圧力制御の方式

代表的な方式は、減圧弁、自動弁、オンオフ、インバータ、供給燃料の五つに整理できます。前の二つは主に流路を変え、後の三つは供給機械の運転状態や発生量を変えて圧力を保ちます。

方式の選定では、許容する圧力変動の幅と、負荷が変わる速さを先に決めます。初期費用だけで選ぶと、発停の増加や無負荷運転、調整作業にかかる費用を見落としやすくなります。

減圧弁制御

自力式の減圧弁は、二次側圧力とばねなどの力を釣り合わせ、弁を機械的に動かす方式です。流体の圧力を利用して働くため、一般的な自力式では外部の電源や計装空気を使わずに調節できます。

図1：自力式減圧弁は二次側の力で弁を戻す

ばねで開く力と、二次側圧力で押し返す力を釣り合わせる概念断面です。

← スマートフォンは横にスクロールできます →

緑線は二次圧の導圧経路、緑矢印はダイヤフラムを押し上げる力です。実機の流路・移動方向は機種で異なります。

使用先が蒸気を多く使って二次圧が下がると、弁を開く方向へ働いて供給量を増やします。二次圧が戻ると開度を絞るため、上流圧や負荷が変わっても設定付近へ自動的に戻そうとします。

直動式は検出部の力で主弁を直接動かし、パイロット式は小さな弁を介して主弁を駆動します。必要流量や圧力差、許容変動から選ぶもので、外見の大きさだけで制御精度を比較するのは不十分です。

現場では一次側と二次側の圧力を把握し、流量の変わる運転条件で設定と応答を合わせます。二次側の設定値を変えるときは、一般的な手動設定形なら調整ねじなどを現場で操作します。

減圧弁は入口より高い圧力を作れないため、供給圧が不足すると全開でも目標へ届きません。閉止中に二次圧が上がる場合は、弁座漏れや別経路からの流入も調べ、設定ねじの操作だけで済ませません。

自力式は配線や調節盤を簡素にでき、一定の供給圧を現場で保つ用途に適しています。一方、遠隔設定や運転条件の切替えが多い工程では、外部信号で動かす方式と合わせて比較します。

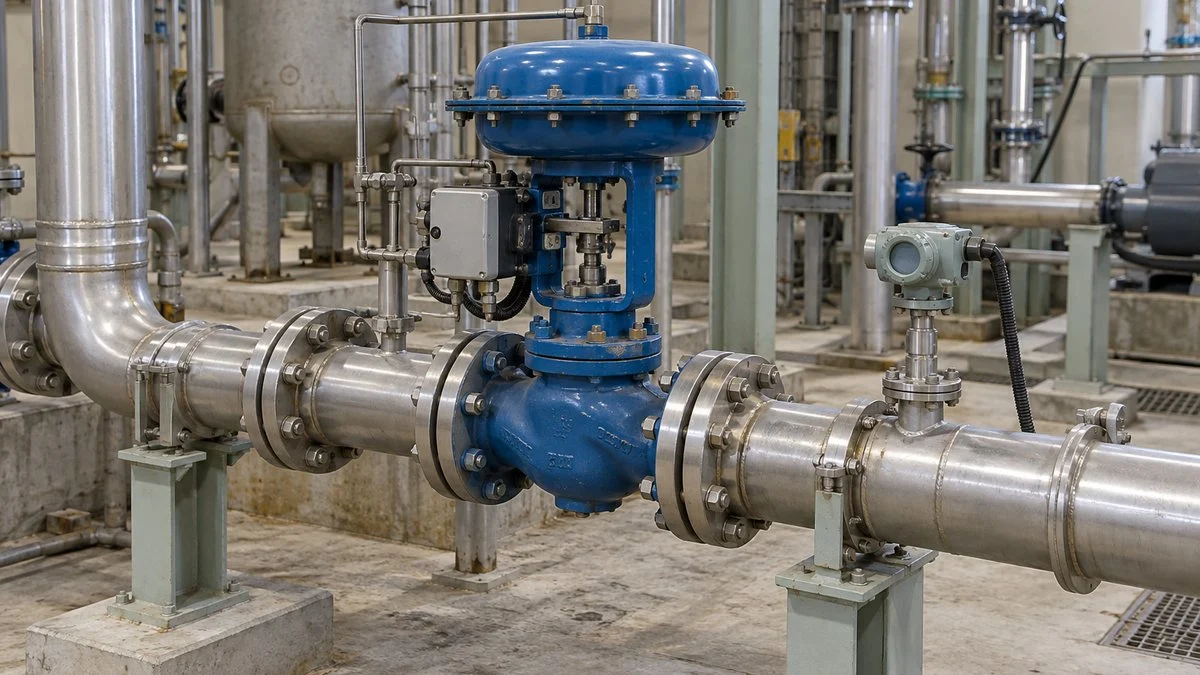

自動弁制御

自動弁制御は、圧力伝送器で測った値を調節計やPLCへ送り、設定値との差に応じて弁を動かします。比例・積分・微分を組み合わせるPID制御を使い、変動と残った偏差を調整します。

図2：下流圧力と上流圧力では、開弁の効果が逆になる

ここでは「操作指令が増えると弁が開く」組合せとして、圧力低下時の動きを比べます。

← 横にスクロールして検出点と信号を確認 →

PTは圧力伝送器。破線は検出と操作の経路を示す概念線で、調節計は経路中に省略しています。供給・流出先の条件が応答を支えます。

下流の圧力を保つなら、圧力が下がったときに入口弁を開き、流入を増やすのが基本です。反対に出口弁の上流にある容器の圧力を保つなら、圧力低下時に出口弁を絞り、流出を減らす方向へ働かせます。

この組合せを誤ると、圧力低下を検出するほど供給を絞り、偏差を拡大する制御になります。調節計の正動作・逆動作という名称だけで決めず、信号増加時の実際の開閉と圧力変化を一続きで照合します。

検出には流体に合った圧力センサーを使い、目標値と比較する役割を調節計が担います。蒸気用の検出系では、高温の流体が計器へ直接届かない構成も必要になります。

信号は4-20mAのアナログ信号などで伝え、受信側で工学単位の圧力へ換算します。現場伝送器が正常でも、設定レンジが盤側と違えば、画面表示と制御の両方に誤差が入ります。

設定値は調節計やDCSから変更でき、運転状況やトレンドも一緒に管理できます。設定変更の機能、検出精度、圧力の安定性はそれぞれ評価します。

弁の駆動には空気圧式や電動式があり、推力や応答、設置環境に合わせて選びます。大きな操作力が必要な用途では油圧式も使われ、方式だけで応答の速さや精度の順位は決まりません。

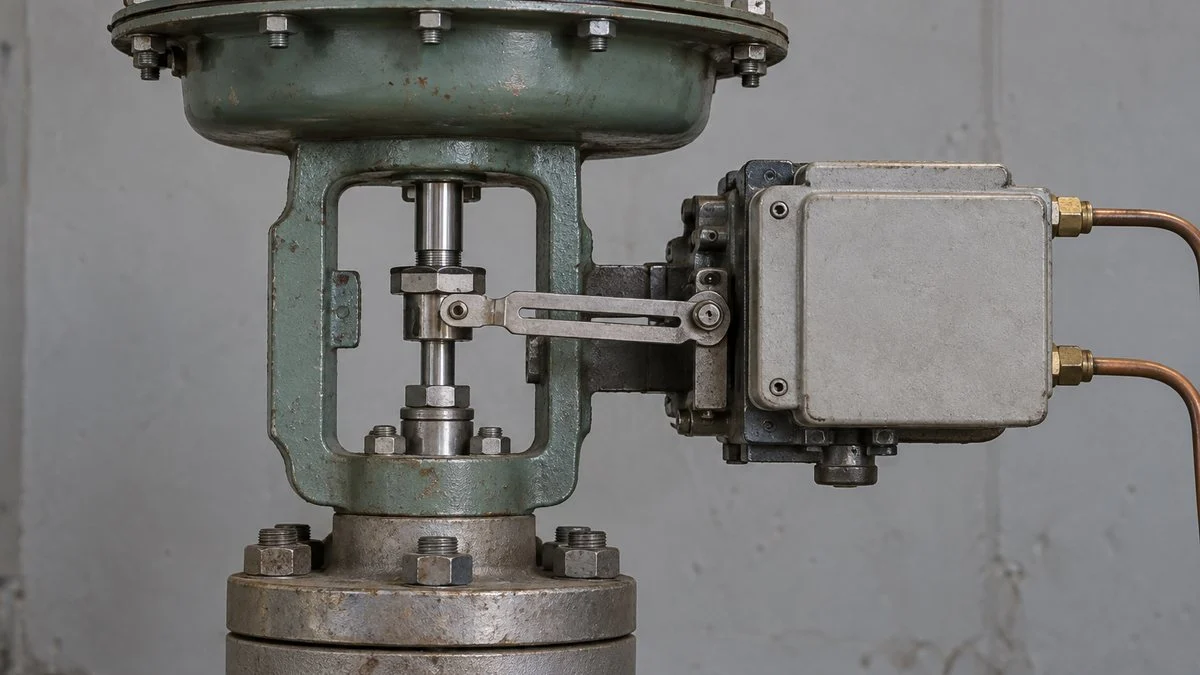

空気式ではポジショナーの弁位置フィードバックが、指令した開度に弁を合わせます。圧力を目標へ戻す外側のループと、弁位置を合わせる内側のループを区別すると点検箇所を絞れます。

圧力が不足して弁を開いても、操作用空気が足りなければ必要なストロークへ動きません。駆動源の異常は圧力制御の性能へ直結するため、計装空気の品質と供給も一緒に管理します。

オンオフ制御

オンオフ制御は、圧力が下限へ下がると供給機械を動かし、上限へ上がると止める方式です。二つの切替え値の間に動作すき間を設けることで、測定値が境界を通るたびに発停する状態を避けます。

図3：上下限の間では、直前の運転状態を保持する

図の0.60〜0.70MPaGは動作を説明する仮定値で、設備の推奨設定ではありません。

単純な発停の模式図です。機械の遅れや負荷急変により実際の圧力は切替え値を越えるため、許容圧力との余裕を含めて設定します。

この方式は連続的に開度を演算する構成より簡素ですが、圧力は切替え幅の中を往復します。二位置制御の動作すき間を狭めると変動幅は減る一方、切替え回数が増える関係があります。

コンプレッサーでは、圧縮するロードと圧縮しないアンロードを切り替え、モーターを回したままにする方式もあります。その後の無負荷継続時間で停止する構成もあり、空気を供給しない状態と電動機停止を分けて読みます。

発停が頻発する場合は、機械の大きさと需要、受気槽の容量、漏れや圧力設定を見直します。許容起動回数を超える運転は電動機や開閉器の負担になるため、メーカーの発停条件を優先します。

使用量が小さい時間帯に、最大能力の機械を短時間だけ繰り返し動かす構成は調整しにくくなります。小容量機との組合せや台数制御も比較し、圧力幅を狭める操作だけに対策を集中させません。

インバータ制御

インバータ制御は、モーターへ送る電源の周波数を変え、ポンプや送風機の回転数を調整する方式です。吐出側の圧力が設定より低ければ回転数を上げ、高ければ下げる構成で供給を負荷へ合わせます。

図4：圧力を測り、ポンプへ必要な回転数を指令する

配管末端を制御する場合は、検出点までの損失も含めた圧力が戻るように働きます。

← 横にスクロールして検出点と戻り信号を確認 →

INVはインバータ、Mは電動機、PTは圧力伝送器。緑破線は信号、INVからMへの灰実線は電力、Mからポンプへの太線は軸です。最低流量・最低速度・発停条件も設定します。

一定回転で余分な圧力を弁に消費させる構成より、負荷に応じて回転数を落とす方が動力を抑えられる場合があります。効果は運転点と配管の抵抗で変わり、圧力一定という名称だけから削減率は決まりません。

遠心ポンプでは回転数を下げると性能曲線も変わり、配管側の曲線との交点へ運転点が移ります。実際の流量と必要揚程は、ポンプの性能曲線と運転点から読み取ります。

相似則では流量が回転数に比例し、揚程は二乗、軸動力は三乗に比例する関係を使います。この関係は対応する相似な運転点の近似であり、高さの差による静揚程を大きく含む系へそのまま当てはめません。

たとえば速度比を0.8とすれば相似点の動力比は0.512ですが、工場全体の電力が同じ割合になるわけではありません。モーターやインバータの損失、最低速度、別の機械の運転も含めて消費電力を測定します。

最低回転数を低くしすぎると、必要な揚程へ届かず、水が流れない状態に入ることがあります。低負荷でもポンプのミニマムフローを確保し、停止やバイパスの条件を機械保護と合わせて設計します。

導入費はインバータ本体だけでなく、盤や配線、モーターへの適用、制御改造を含めて比較します。運転時間と負荷の記録を使い、削減できる電力量と保守費を踏まえて投資を判断するのが実務的です。

複数台を並べる場合は、全台を少しずつ回す方法と、必要台数に負荷を配分する方法を比べます。機械の効率や切替え時の圧力変動は、ポンプの台数制御と一緒に考える必要があります。

周波数を変える機器の特徴や導入上の確認点は、インバータ制御のメリット・デメリットで補足しています。圧力制御の計画では、起動時だけでなく低負荷が長く続く時間帯も評価対象にします。

供給燃料制御

蒸気ボイラーでは、出口やヘッダーの圧力に合わせて燃焼量を変え、蒸気の発生量を調整します。蒸気需要が増えて圧力が下がれば発生量を増やし、需要が減って圧力が上がれば燃焼を抑える方向です。

図5：蒸気圧力の要求を、燃料と空気の燃焼制御へ渡す

圧力調節は発生量の要求を作り、燃焼装置は燃料と空気を協調させます。

← 横にスクロールして蒸気・検出・燃焼経路を確認 →

燃料と空気の安全な増減順序、点火・停止、インターロックは燃焼装置の設計に従います。この図は運転要求の位置関係を示し、燃料弁を直接手動調整する手順ではありません。

燃焼方式にはオンオフ、段階的な高低切替え、連続的な比例調節などがあり、対応できる負荷範囲が異なります。保有水量が小さい貫流ボイラーを複数使う設備では、各缶の燃焼量と運転台数を組み合わせます。

燃料だけを増やして圧力を戻そうとすると、必要な燃焼空気との関係が崩れて不完全燃焼の危険が生じます。圧力調節の要求は燃焼制御へ渡し、燃料と空気の協調や点火・消火の保護を保ったまま処理します。

通常運転の圧力調節と、過圧を防ぐ保護装置や安全弁は役割が異なります。圧力が安定していることを理由に保護機能を省かず、設備ごとの点検と作動条件を管理します。

蒸気の発生には熱と水の状態変化が関わるため、燃焼要求に対して圧力が戻るまで時間を要します。急な需要増加を全てPIDの調整で吸収しようとせず、供給能力と負荷の増え方も調べます。

発生側の圧力を保つ制御と、各工程へ送る減圧制御は併用でき、それぞれ担当する場所が違います。水位や燃焼も含む全体構成は、ボイラーの仕組みと制御対象から押さえると整理できます。

圧力制御を選ぶときの確認と計算

最初に守る圧力の場所と許容範囲を決め、次に必要な最大流量と最小流量を並べます。供給元に十分な圧力がある用途と、ポンプ自体の供給能力を変える用途では、比較すべき方式が変わります。

図6：五つの方式で、実際に変えるものを比較する

「圧力を保つ」という目的が同じでも、操作端と負荷への追従方法は異なります。

方式	操作するもの	主な確認点
減圧弁	流体圧で主弁の開度	必要差圧、最大・最小流量、現場設定
自動弁	外部指令で弁開度	検出位置、開閉方向、操作用動力
オンオフ	運転・停止や供給状態	上下限、発停回数、蓄積容量
インバータ	ポンプ・送風機の回転数	運転点、最低速度、必要流量
供給燃料	ボイラーの燃焼量・台数	燃料と空気の協調、応答の遅れ、保護

初期費用に共通の順位は付けず、既設設備、容量、必要精度、運転時間を含む総費用で比較します。

回転数を80%にした場合の動力を計算する

遠心ポンプの相似則を使い、対応する相似点で回転数を100%から80%へ下げる例を計算します。基準の軸動力を10kW、効率の変化を無視すると、速度比の三乗から軸動力を求められます。

この条件では揚程比も0.64へ下がるため、同じ位置の圧力を保てるかは別に判定します。高い場所へ送る系では速度を落とせる範囲が限られ、圧力を守るために必要な回転数が先に決まります。

検出レンジと信号の換算をそろえる

圧力伝送器を0〜1.0MPaG、出力を4〜20mAに設定した例では、12mAはレンジ中央を示します。盤側も同じ上下限に設定すれば0.50MPaGとなり、現場圧力と画面表示を同じ単位で比較できます。

この例で盤側だけ上限を2.0MPaGにすると、同じ12mAを1.0MPaGと表示してしまいます。制御対象の圧力が違って見えるため、PIDを調整する前に検出器と受信側のレンジを照合します。

工学単位への換算と、断線など異常時の扱いは別に設定し、通常のゼロ圧力と信号異常を区別します。試験では模擬信号の値だけでなく、異常表示や制御出力が想定どおりに移るかも評価対象になります。

現場圧力計との比較では測定位置も合わせ、配管の高低差や流量による圧力損失を切り分けます。異なる場所の表示差を全て計器誤差として補正すると、正常な検出値にかえって偏りを持ち込んでしまいます。

圧力が安定しないときは信号と実機を分ける

調整前にトレンドへ設定値・測定値・操作指令・実際の弁位置や回転数を重ね、変化の順序を追います。需要が先に変わるのか、操作端が遅れて跳ねるのかを分けると、制御定数以外の問題も見つかります。

操作指令が上限に張り付いたまま圧力が低いなら、能力不足や入口圧力の低下、流路の詰まりを調べます。弁を開く余地が残っている状態と違い、積分を強めても供給できる量そのものは増えません。

指令は滑らかでも弁位置が止まってから急に動く場合は、摩擦やリンク、駆動源の状態に着目します。実圧が落ち着いているのに測定値だけが跳ぶ場合は、検出系や電気信号を切り分ける順序になります。

複数の圧力制御が同じ主管へ接続されると、それぞれが相手の動作を外乱として受けることがあります。単独では安定するのに台数を増やすと振れる場合は、設定の階層や担当範囲、切替え順を整理します。

検出点をポンプ出口から遠方へ移すと、使用先に近い圧力を保てる一方、配管状態の影響も受けます。検出位置を変えた後は、従来と同じ設定値が同じ運転条件を示すかを運転記録で比較します。

設定変更は一度に複数の項目を変えず、変更値と負荷、応答の記録を残して評価します。高温・高圧流体の検出配管や弁を点検するときは、隔離・減圧など設備の安全手順を先に実施します。

圧力制御のよくある質問

圧力制御だけで流量も一定になりますか？

圧力の検出点を一定にしても、使用先の抵抗や弁の開度が変われば流量は変わります。一定の流量が工程の目的なら流量を測って調節し、必要に応じて供給圧の制御と組み合わせます。

減圧弁と自動弁は別々の機械ですか？

減圧弁は圧力を下げて保つ用途、自動弁は自動的に動く弁という広い呼び方で、分類の軸が違います。自力式減圧弁と外部信号式の調節弁を比較すると、動力源と検出・演算の構成を整理できます。

圧力センサーは弁の直後へ付ければよいですか？

制御したい位置と、安定して圧力を取り出せる場所の両方から検出点を選びます。弁の近傍では流れの乱れも影響するため、計器や弁の取扱説明書に示された検出位置・導圧配管の条件に合わせます。

停電や計装空気断では弁を閉じれば安全ですか？

安全側の位置は、弁が閉じたときと開いたときに起きる事象を設備ごとに比較して決めます。供給を止めるべき燃料弁と、冷却など供給維持が必要な弁では考え方が異なり、一律に閉と決めません。

PIDのゲインを上げると圧力は安定しますか？

ゲインを上げると偏差への操作は強まりますが、応答の遅れが大きい系では振動や行き過ぎが増えます。能力不足や弁の固着を先に除き、負荷変動に対する波形を見ながら比例・積分などを調整します。

まとめ

制御方式を選ぶときは、圧力の場所から検出・演算・操作・流体の変化まで、図面の上で一周たどります。使用先が必要とする圧力と変動幅を出発点にすれば、供給設備と末端の弁の役割を分担できます。
