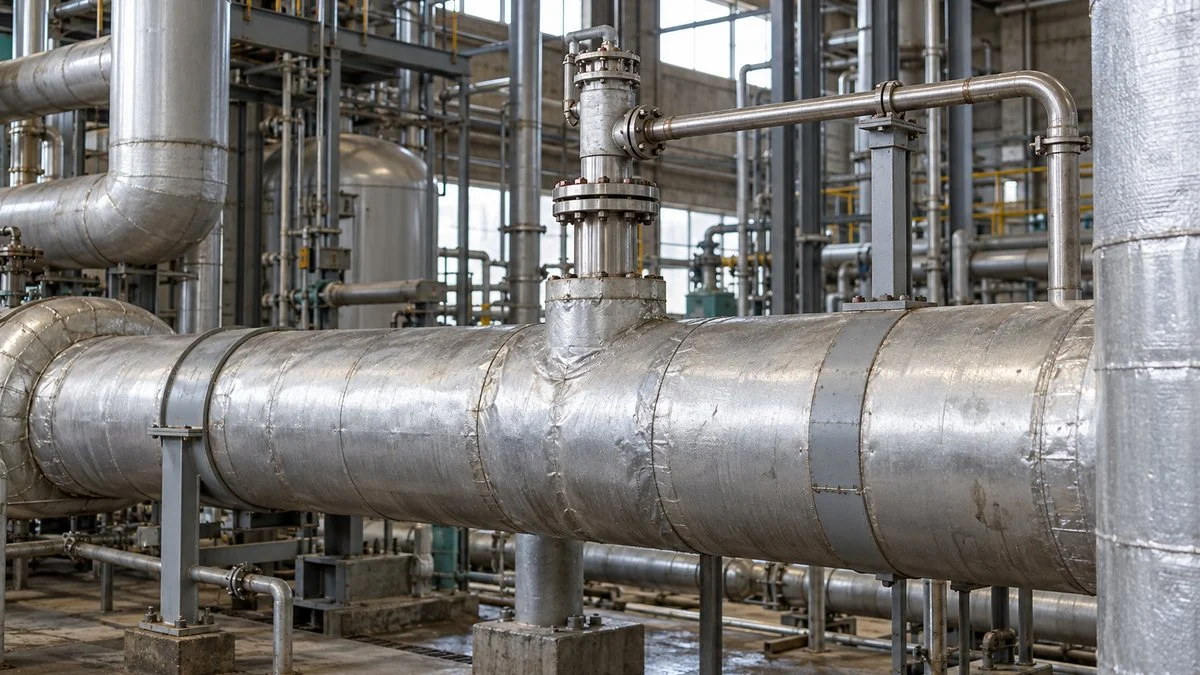

減温注水とは？目的・温度制御の仕組みと注水量の計算方法

減温注水とは、過熱蒸気に水を噴霧し、その水が蒸発するときに奪う熱で蒸気温度を下げる操作です。タービン用の高温蒸気を、工場の加熱工程で使いやすい状態へ整える役割があります。

注水量は温度の平均ではなく、蒸気と水の質量・エンタルピーの収支から求めます。水が蒸気へ変わるため、減温後の蒸気流量には注水した水の量も加わります。

この記事では、減温注水の仕組みと目的を整理し、入口蒸気量が決まる場合と出口蒸気量が決まる場合を計算します。飽和温度との関係や、温度制御が不安定になる原因も合わせて扱います。

減温注水とは

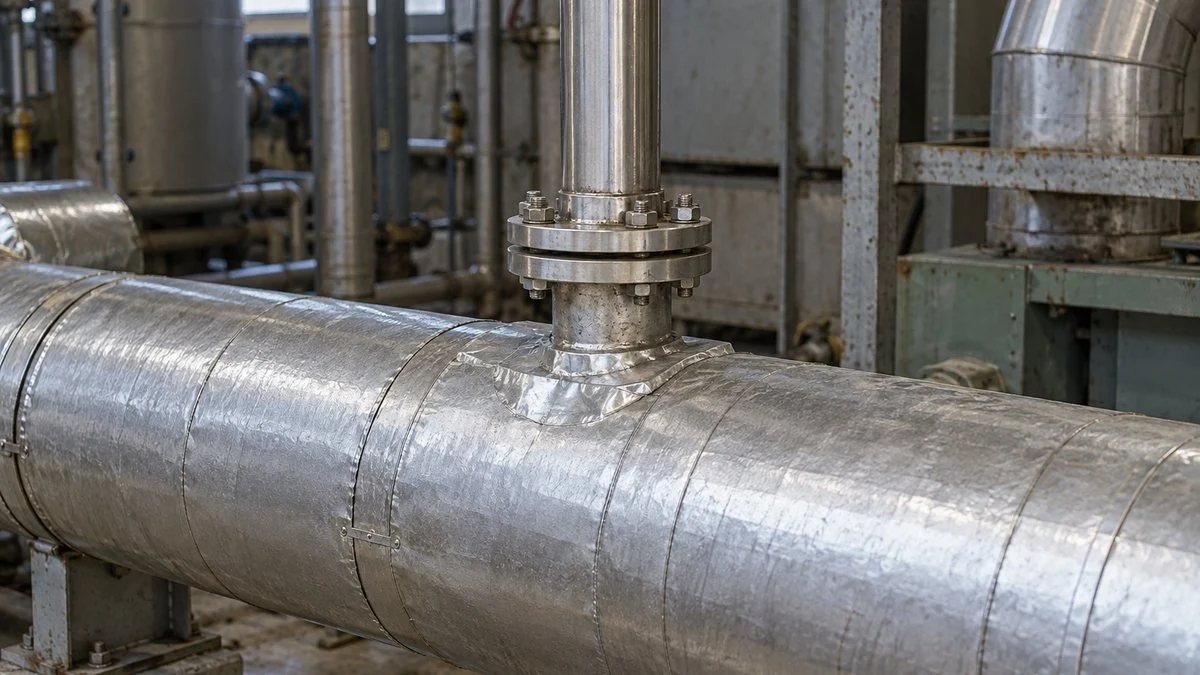

減温注水は、蒸気配管内のノズルから水を細かな液滴にして吹き込む方法です。液滴が周囲の蒸気から熱を受け取り、蒸発しながら混ざることで、全体の温度が下がります。

冷却水を配管の外へ流す冷却器と違い、注水した水そのものが蒸気系統へ入る点が特徴です。熱を外へ捨てる代わりに、蒸気が持つ過熱分を使って水を新たな蒸気に変えます。

図1：噴霧した水が蒸発する減温器の断面

液滴のまま下流へ運ぶのでなく、配管内で蒸発・混合させて温度を均一にします。

図は横にスクロールできます。

断面は原理を示す模式図です。ノズルの位置・噴霧方向は製品の構造に従います。

蒸気がその圧力の沸点を超えている状態を、過熱蒸気と呼びます。ボイラーで生じた蒸気に、過熱器で排ガスや電気ヒーターの熱を加えてつくります。

タービンでは高温の蒸気を使い、膨張中の水滴の発生と、その衝突による翼の侵食を抑えます。温度を高くする利点は、タービン効率と熱落差の考え方にもつながっています。

過熱蒸気は配管内で熱を失っても、飽和温度へ下がるまでは復水を生じにくい性質があります。発生場所から遠い工程へ蒸気を送る際は、この性質を生かして乾いた状態を保ち、使用場所で減温します。

一方、工場の加熱には、熱交換器の中で凝縮して熱を渡す蒸気が適しています。動力用に選んだ蒸気条件を、プロセスユーティリティの加熱条件へ合わせる段階で減温器が働きます。

減圧と減温は別の調整

減圧弁は圧力を下げる機器で、減温器は水を加えて温度を調整する機器です。減圧で蒸気の温度が下がっても、新しい圧力の飽和温度より高ければ、過熱状態は残っています。

そのため、高圧蒸気を低圧の加熱系統へ送る設備では、減圧と減温を組み合わせます。減圧前後の状態は蒸気の減圧と過熱の関係を使い、圧力と温度の両方から読み取ります。

減温注水の目的

減温注水の主な目的は、加熱に使う蒸気の伝熱性能を整えることと、下流配管の温度条件を抑えることです。同じ蒸気でも、動力を取り出す場所と熱を渡す場所では、求める状態が変わります。

伝熱能力を上げる

過熱蒸気を熱交換器へ入れると、最初は温度が下がる顕熱によって熱を渡します。飽和温度に達して凝縮が始まると、相変化で放出する潜熱を使い、効率よく熱を伝えられます。

過熱域では蒸気側の熱伝達率が低く、温度が高い利点だけでは補えません。加熱面の多くを凝縮に使えるよう、入口の過熱度を小さくすることが減温の狙いです。

工場では、抽気タービンから抜き出した蒸気を、加熱設備へ送る場面があります。タービンで仕事を取り出した後も過熱しているなら、減温して熱源としての使い勝手を整えます。

温度制御では、通常は飽和温度より少し高い位置を目標にします。飽和状態に近づくほど、温度だけでは蒸気に残る水滴の量を見分けにくくなり、過剰注水を招くためです。

図2：温度が下がり切った後は水分が増える

一定圧力では飽和温度に達すると、注水を増やしても温度は下がりにくくなります。

図は横にスクロールできます。

目標の余裕温度は、ノズルや分離器を含む減温システムの性能から選びます。スパイラックス・サーコの基礎資料では、飽和温度より数℃高い温度を目標とする例が示されています。

圧力が動けば飽和温度も動くため、一定温度の設定だけでは過熱度が変わります。圧力を安定させる方式か、圧力に応じて目標温度を変える方式かを、制御系統として整理します。

配管コストを下げる

蒸気温度が高いほど、配管や弁には高温で必要な強度を保てる材料が求められます。使う場所で必要な温度まで下げれば、下流側の機器・配管を選ぶ際の温度条件を抑えられます。

設計温度は、注水停止時に到達する温度や保護動作も含めて決めます。減温器を設置しても、通常運転の出口温度だけを根拠に、既設配管の仕様を下げることはできません。

過熱器の熱入力を調整する方法に加え、出口側で注水量を調整すれば、蒸気温度を下げる操作ができます。負荷変動に対する温度調整の役割と、設備を守る保護機能は分けて設計します。

温度制御ループと注水設備

基本の制御では、減温器より下流の温度を測り、設定温度との差から注水弁を動かします。蒸気温度が高いときに注水を増やし、温度が低いときには注水を減らす関係になります。

図3：下流温度を使う減温注水の制御ループ

温度計は噴霧直後でなく、蒸発・混合を経た蒸気の温度を測る位置に置きます。

図は横にスクロールできます。

必要な直管長と検出端位置は機種ごとの指定に従います。矢印は測定信号・操作信号の向きです。

噴霧した液滴が蒸発するには時間がかかるため、温度検出端まで一定の混合距離が必要です。近すぎると水滴や局所温度の影響を受け、遠すぎると制御の応答が遅れるため、設置位置が制御性能を左右します。

蒸気流量が小さいときは、噴霧と蒸発が安定する最小流量も重要になります。最大流量の注水能力だけで選ぶと、低負荷時に水滴が残る運転領域を見落としやすくなります。

水は蒸気へ直接混ざるので、水質は下流工程の要求に合ったものを使います。ノズルの詰まりを防ぐ設備や、蒸気が注水側へ戻るのを防ぐ逆流対策も、注水系統に組み込みます。

減温注水の計算方法

必要な水量は、質量保存とエネルギー保存の連立方程式で求めます。注水がすべて蒸発し、外部への放熱と配管内の運動・位置エネルギーの変化を省いた計算です。

比エンタルピーは、流体1kgの内部エネルギーに、圧力で流体を押し流す仕事を加えた量です。水と蒸気で共通の基準を使えるため、蒸発を伴う混合も、状態ごとの値を使って計算できます。

計算条件と蒸気表の読み方

例として、4MPaG・400℃の蒸気を、同じ圧力の270℃まで下げる場合を考えます。入口蒸気流量は5,000kg/h、注水温度は40℃とし、減温器の圧力損失は省きます。

MPaGは大気圧を基準にしたゲージ圧力で、蒸気表の絶対圧力とは基準が異なります。この計算では大気圧を0.101325MPaとし、絶対圧力4.101325MPaを使います。

同圧力の飽和温度は約251.8℃なので、出口270℃にも約18℃の過熱が残ります。圧力基準の取り違えはゲージ圧力と絶対圧力の区別から防ぎます。

• 入口蒸気：400℃、5,000kg/h、h_s＝3,212.6kJ/kg
• 注水：40℃、h_w＝171.2kJ/kg
• 出口蒸気：270℃、h_d＝2,866.4kJ/kg

物性値はIAPWS-IF97で求め、小数第1位に丸めています。注水は絞りを通って蒸気側へ入る状態を想定し、ここでは混合圧力・40℃の圧縮水の値で近似します。

実設備では注水弁より上流の水圧・温度から、弁を通った水のエンタルピーを決めます。水の圧力による補正も含め、入口と出口の物性を同じ蒸気表の基準でそろえると計算が整います。

入口蒸気が5,000kg/hの場合

注水流量をX、出口蒸気流量をYとすると、質量の収支は入口蒸気と注水の和です。注水分が蒸気へ変わるので、出口流量を入口と同じ5,000kg/hに固定しないことが要点です。

式(1)を式(2)に代入し、蒸気が放出する熱と水が受け取る熱を両辺にまとめます。入口蒸気1kgの減温で得る熱を、注水1kgを出口状態へ変えるのに必要な熱で割る形になります。

入口蒸気に対する注水比率は約12.8%で、出口蒸気量は約1.128倍になります。この増加分を無視すると、下流の蒸気流量計や配管能力を検討するときの前提がずれます。

計算した水量は、元の収支式に戻して確かめられます。丸める前の流量を代入すると、入口蒸気と注水のエネルギー流量の合計も、出口のエネルギー流量も、約1,617万kJ/hになります。

途中で注水量を642kg/hへ丸めると、収支には丸めた分の差が残ります。表計算では桁を保ったまま出口流量まで求め、必要な注水量と蒸気量を最後にまとめて丸めると、検算しやすくなります。

図4：必要注水量を決める計算手順

温度だけを混ぜ合わせず、同じ基準の比エンタルピーから二つの熱量差をつくります。

物性をそろえる入口3,212.6／水171.2／出口2,866.4kJ/kg。圧力は絶対圧力で読む。

蒸気が渡す熱を求める5,000×(3,212.6−2,866.4)＝1,731,000kJ/h。

注水1kgが受け取る熱を求める2,866.4−171.2＝2,695.2kJ/kg。蒸発後の出口状態まで含む。

割り算して質量収支へ戻す1,731,000÷2,695.2≒642kg/h。出口は約5,642kg/h。

式の比エンタルピーを同じ値にそろえた説明用の計算です。設計時は実際の物性値と損失条件を使います。

出口蒸気を5,000kg/hにしたい場合

必要量が「減温後に5,000kg/h」である場合は、入口蒸気量を別に求めます。先ほどと同じ注水比率で流量全体を縮めれば、出口温度を変えずに必要な出口流量へ合わせられます。

図5：「5,000kg/h」が入口か出口かで必要量が変わる

温度条件が同じでも、固定する流量の位置で注水量と入口蒸気量が変わります。

図は横にスクロールできます。

橙色は入口蒸気、青色は注水。棒の長さは質量流量に比例させたもので、体積比ではありません。

流量のどの位置を固定するかは、計算を始める前に系統図へ書き込むと明確になります。複数の蒸気が合流する場合も、ヒートバランスの境界を決めて同じ二つの収支を立てます。

注水圧力と実設備の選定で見ること

必要注水量が決まっても、その水量を実際に噴霧できるかは別の検討です。通常の水圧噴霧式では、蒸気圧力に加え、配管・調節弁・ノズルの圧力損失を上回る供給圧力が必要になります。

必要な差圧はノズル方式や流量範囲で変わり、蒸気を使って霧化する方式もあります。供給水圧は一律の数値で決めず、最大・最小の蒸気量と注水量を組み合わせてメーカーに選定を依頼します。

注水温度には、必要水量と蒸発の速さの両面があります。温かい水は冷たい水より多くの注水量を要しますが、蒸発が速く、液滴が配管内に残る時間を短くできます。

水温を変える計画では、注水量だけでなく、既設ノズルと下流の混合距離で蒸発が完了するかも照合します。同じ出口温度と蒸気流量を保つ場合でも、水の条件が変われば減温器の運転条件は変わります。

• 入口と出口の蒸気圧力・温度、最小・通常・最大の蒸気流量
• 注水の温度・圧力・水質、必要水量を供給できる範囲
• 下流の直管長、温度検出端、曲がりや分岐までの距離
• 蒸気停止時の注水遮断、異常時の保護動作と下流設備の許容条件

運転中に温度が安定しないときは、蒸気流量・圧力と注水弁開度を同時に記録します。低負荷だけで起きるか、入口条件の変動に追従できないかを分けると、点検箇所を絞れます。

低温表示と配管内の水分増加が重なる場合は、注水弁の閉止不良や過剰注水を疑います。配管内の滞水は水撃、冷水の管壁への衝突は局所的な熱衝撃につながるため、注水を増やさず運転手順に従って対応します。

減温注水のよくある質問

減温注水をすると蒸気量は増えますか？

注水がすべて蒸発すれば、出口蒸気量は入口蒸気量と注水量の合計になります。出口で必要な蒸気量が決まっている計画では、その量から注水分を引いた量が入口蒸気の必要量です。

飽和温度ぴったりを設定してはいけない理由は？

飽和温度では、水滴が増えても温度の変化として現れにくくなるためです。一般的な温度制御式は過熱度に余裕を取り、飽和温度近くの蒸気を安定供給する用途には、分離器を含む専用システムを選びます。

注水が冷たいほど必要な水量は少なくなりますか？

同じ入口蒸気と出口条件なら、水のエンタルピーが低いほど計算上の必要水量は減ります。一方、液滴を蒸発させる条件も変わるので、水量の少なさだけで注水温度を選ぶことはできません。

蒸気を減圧するだけでは減温できませんか？

減圧に伴って温度が下がる場合でも、下流圧力に対する過熱度が残ることがあります。減圧弁の前後では比エンタルピーをほぼ一定とみなし、出口圧力の蒸気表から温度と過熱の有無を求めます。

減温注水は熱を捨てる操作ですか？

断熱の混合を考えると、蒸気の熱を注水へ移して蒸発させるため、系統の外へ熱を捨てる操作ではありません。ただしタービンで仕事に変えられる余地と、工程で必要な加熱条件を合わせて評価します。

まとめ

減温器の設定温度は、下流の加熱工程が求める蒸気条件から決まります。必要な蒸気条件は熱交換器の伝熱面積計算、改善の進め方は工場の省エネとエネルギー管理からつなげて考えられます。
