放蒸弁とは？役割と作動する状況、安全弁・バイパス弁との違い

放蒸弁とは、蒸気を放出して一次側の圧力上昇を抑えるために設置する制御弁です。蒸気を使う設備が急に止まったときなどに開き、余った蒸気の逃げ道をつくります。

ボイラーは燃料を絞っても、蒸気の発生を瞬時には止められません。放蒸弁はその応答の差を受け持ち、安全弁が通常運転の変動で吹き出す頻度を減らします。

主蒸気配管の例を使い、放蒸弁の仕組みから作動する場面まで順に整理します。安全弁やタービンバイパス弁との違いに加え、蒸気を放出する損失も計算で確かめます。

放蒸弁とは

放蒸弁は、蒸気配管から分岐した放出ラインに設置され、上流の圧力に応じて開度を変えます。主蒸気の余剰を大気へ放出する設備のほか、工場のプロセス蒸気系にも使われます。

主蒸気は、ボイラーでつくってタービンなどへ送る蒸気のことです。利用先へ流れる本管とは別に放出用の枝管を設けることで、需要が急減しても蒸気を逃がせます。

図1：主蒸気の本管と放蒸ライン、圧力信号の向き

実線は蒸気、破線は計測・操作信号。放蒸弁と安全弁は別の枝管です。

概念図。安全弁の個数・取付位置と放出先、トリップ信号は設備の設計によります。PTは圧力発信器です。

圧力を測って放出量を調整する仕組み

圧力発信器が一次側の圧力を測り、調節計が設定値との差から必要な弁開度を求めます。圧力が上昇すると開く方向へ指令を出し、放出量が増えることで上流の上昇を抑えます。

需要が戻るか蒸発量が下がると、余剰が減って放蒸弁は閉じる方向へ動きます。開閉だけを繰り返す弁とは異なり、途中の開度で放出量を調整する運転が基本です。

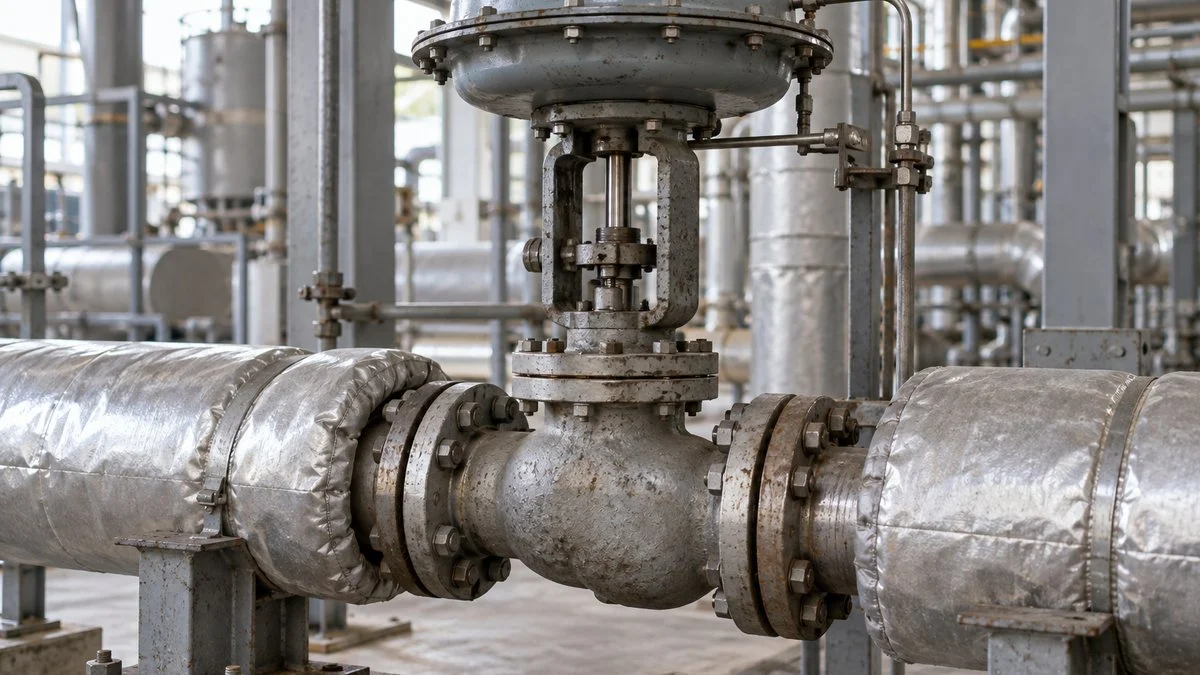

空気式の弁では、制御信号を受けた操作器が弁軸を動かして蒸気の通り道を変えます。操作器と弁本体の関係は、制御弁が動く仕組みを押さえると理解しやすくなります。

指令した開度と実際の弁位置を近づける役目は、ポジショナが担います。圧力の制御ループに加え、弁の位置を合わせる小さな制御ループが内側にある形です。

圧力が下がらないときは、指令と実開度を別々に見ることが切り分けの出発点です。指令が増えていない場合と、指令は増えても弁が動かない場合では、調べる範囲が異なります。

蒸気の噴出とサイレンサ

高圧の蒸気を大気へ逃がすと、弁の狭い流路や出口付近で強く膨張します。その流れが大きな騒音を生むため、放出ラインには消音用のサイレンサを組み合わせる例があります。

サイレンサは、蒸気を細かく分散させる部分や膨張させる空間などで放出音を抑えます。流量と入口条件に合わせて選ぶ機器で、単に配管の先に大きな筒を付けるだけでは済みません。

図2：放蒸弁の弁座とサイレンサの概念断面

弁座のすき間で流量を調整し、サイレンサの多孔部で噴流を分散させます。

橙矢印は流れ。弁座の開口を通り、多孔筒の閉じた上端からは抜けず、側孔を経て大気へ出ます。役割を示す概念断面で、実製品の形状・段数・吸音部の有無は機種で異なります。

選定では、弁出口からサイレンサまでの配管抵抗も含めて放出系を一体で扱います。出口側に圧力が残ると弁の差圧が変わるため、弁単体の容量だけで放出能力を決められません。

弁の大きさを表すCv値は、必要流量を検討する入口になります。蒸気では入口圧力や温度、出口圧力もそろえ、圧縮性流体としての容量計算につなげます。

放出先には高温の蒸気と騒音に加え、配管に作用する反力への配慮も必要です。人が立ち入る通路から離す配置や支持、低部のドレン処理は、設計図と取扱説明書に従います。

放蒸弁の役割

放蒸弁の役割は、運転中の圧力変動を吸収して蒸気系を安定させることです。通常の燃焼制御で吸収しきれない余剰蒸気を逃がし、安全弁の不要な作動を減らします。

放蒸弁は圧力を調整する弁、安全弁は過圧から設備を守る弁です。放蒸弁が付いていても、安全弁に求められる保護機能をそのまま置き換えることはできません。

安全弁は、所定の圧力に達したときに自動で流体を放出する最終的な保護機器です。運転上の都合で作動を妨げず、吹き出した場合は圧力上昇の原因と作動後の状態を調べます。

放蒸弁はセンサーと調節計、操作器を組み合わせて動かすため、それぞれの状態が動作に関わります。安全保護と運転制御の違いは、安全弁の構造と仕組みからも整理できます。

設定圧力は通常運転と安全保護の間で協調させる

基本の考え方は、ボイラーの通常運転圧力より上で放蒸を始め、安全弁の吹出し圧力より手前で抑えることです。圧力の並びだけでなく、変動幅と各弁の応答も含めて協調させます。

図3：圧力が高くなる方向と各機能の分担

上ほど高い圧力。具体的な設定値や余裕幅を示す目盛ではありません。

高い圧力：安全弁の吹出し設定過圧保護が必要な領域。放蒸弁の動作を前提に安全弁を無効化しない。

その手前：放蒸制御が働く領域余剰蒸気を逃がし、圧力上昇を抑える。制御幅と応答の余裕が必要。

低い圧力：ボイラーの通常運転域蒸気需要に合わせて燃焼量を調整する。通常の変動だけで放蒸しない協調が基本。

安全弁の吹止り圧力も考慮します。設定値は適用法令、保護対象の許容圧力、承認済みの機器・制御仕様で決まります。

放蒸の設定を通常運転に近づけすぎると、わずかな変動でも蒸気を捨てる運転になります。反対に安全弁へ近づけすぎると、放蒸弁が開く途中で安全弁の作動域に達するおそれがあります。

安全弁は、吹き出しを始めた圧力と同じ圧力で必ず閉じるわけではありません。吹止りの特性も含めた設定の考え方は、安全弁の選定方法で詳しく扱っています。

運転員が頻繁な放蒸を見て、設定だけを上げる対処は避けます。先に通常圧力の変動、蒸気需要の変化、発信器の指示と弁の実動作を照合し、原因に合った対策を選びます。

減圧弁・タービンバイパス弁との違い

減圧弁は、蒸気を使用先へ送りながら二次側の圧力を調整するための弁です。放蒸弁は余剰を逃がして一次側を調整するので、見ている圧力と蒸気の行き先が異なります。

一方、タービンバイパス弁はタービンを通らない蒸気の経路を開きます。復水器へ送る系統なら、蒸気を大気へ捨てずに水として回収できる点が放蒸ラインとの違いです。

ただし復水器には、受け入れ可能な蒸気量や圧力・温度の条件があります。バイパス弁と放蒸弁をどう分担させるかは、復水器を含む系統全体の設計で決まります。

放蒸弁が作動する時

主蒸気ラインでは、つくる蒸気より使う蒸気が急に少なくなったときに放蒸が必要になります。代表例は大きな負荷急減、タービントリップ、最低安定負荷を下回る運転です。

負荷変動が大きい

加熱工程の終了などで蒸気の使用量が減ると、それまで流れていた蒸気が配管側に余ります。燃焼量を下げる制御が働いても蒸発量が追いつくまで差が残り、圧力が上がります。

放蒸弁は、その余剰を逃がして急な上昇を和らげる役割を担います。負荷変動のうち圧力上昇を招くのは主に需要の急減で、需要が急増した場合は蒸気不足と圧力低下が問題です。

運転記録では、圧力だけを見ずに蒸気流量と燃焼指令の変化を同じ時間軸に並べます。放蒸が工程の切替時刻に重なるなら、使用側の停止と供給側の応答の関係を追えます。

圧力発信器の信号を調べる際は、4-20mA信号と測定範囲の対応も役立ちます。制御画面の数値だけでなく、入力レンジと実際の圧力が合っているかを切り分けます。

タービンのトリップが発生した

トリップは、異常時に機器を保護するための緊急停止を指します。タービンの入口弁が急閉すると、大きな蒸気の使用先が失われるため、主蒸気圧力が上昇しやすくなります。

系統事故などをきっかけとする停止でも、圧力への直接の影響は蒸気の流れが遮られることで生じます。発電機の停止信号だけから放蒸の動作を決めつけず、タービン側の弁動作と合わせて捉えます。

図4：タービントリップ直後の需要と蒸発量のずれ

時刻0で入口弁が急閉。蒸発量がすぐには追いつかない間、余剰を逃がす経路が必要です。

需要は急閉でゼロへ落ちる模式図です。時刻0以外に時間・流量の目盛はなく、蒸発量の減少や放蒸量、弁の応答時間は実機の値を表しません。

設備によっては、圧力の上昇を待つ制御に加え、トリップ信号で先行して弁を開く動作を組み込みます。必要な開速度は弁本体だけでなく、操作器や信号処理を含めて成立させます。

こうした指令の受け渡しは、DCSという分散制御システムなどで管理されます。圧力による調整と緊急時の先行指令では目的が違うため、どちらが優先されるかも制御仕様に残します。

復帰時は、トリップの解除だけで放蒸弁が元に戻ると考えず、実機の復帰条件を追います。回転数や入口弁の動作との関係は、蒸気タービンの制御方法も参考になります。

ボイラーの制御範囲を下回る

ボイラーには、燃焼を安定して続けられる最低負荷があり、その範囲は燃料と燃焼方式で変わります。需要がそれより少ないまま運転を続けると、発生させた蒸気の行き先が不足します。

このとき、一時的な余剰を放蒸して圧力を保つ運転が必要になる場合があります。固体燃料の設備だけの問題ではなく、液体・気体燃料でも機種ごとの最低負荷と制御範囲を見ます。

低需要が長く続くなら、放蒸量を減らすために運転台数や負荷の配分を見直します。ボイラーの形式による違いは、ボイラーの種類と仕組みから整理できます。

需要の山谷に周期性がある場合は、余剰を熱水へ蓄えるスチームアキュムレータも選択肢です。充気できる時間と使える圧力幅、必要な容量がそろう用途で検討します。

余剰蒸気量と放蒸損失の計算例

仮に最低安定蒸発量が2.0t/hで、蒸気需要が1.5t/hまで下がった状態を考えます。蓄熱や他系統への供給がなく、圧力を一定に保つ定常状態なら、差の0.5t/hが余剰です。

この放蒸が10分間続くと、外へ失われる蒸気の質量は約83.3kgです。流量の単位が毎時なので、分で表した継続時間を時間へ直してから掛け合わせます。

さらに蒸気の比エンタルピーを2800kJ/kg、補給水を400kJ/kgと仮定します。補給水から蒸気へ戻す熱量を基準にすると、失った熱は両者の差に放出質量を掛けた値です。

図5：仮定した10分間の蒸気収支

放蒸弁は圧力を保ちますが、捨てた蒸気の熱と水は利用先に届きません。

行き先	流量	10分の質量	供給蒸気中の割合
ボイラーから供給	2.0 t/h	約333.3 kg	100%
利用先で使う	1.5 t/h	250 kg	75%
大気へ放蒸	0.5 t/h	約83.3 kg	25%

例の熱量差2400kJ/kgでは放蒸分が200MJ。燃料費やボイラー効率の損失率そのものを表す割合ではありません。

熱量200MJは、10分間の平均で約333kWの熱を捨てる大きさに相当します。燃料の投入量へ直すときは、ボイラー効率や燃料発熱量も使います。

計算で使う比エンタルピーは、蒸気の圧力と温度などから求めます。この収支は損失の規模を読むためのもので、トリップ直後の圧力上昇や弁の必要容量を求める計算とは分けます。

放蒸が多いときに記録すること

改善の前に、放蒸が始まる時刻と継続時間を工程の運転記録に重ねます。短い急変に対応しているのか、低需要の間ずっと開いているのかで、対策の優先順位が変わります。

• 主蒸気圧力、蒸気需要、ボイラー蒸発量の時間変化
• 放蒸弁の開度指令と実開度、トリップ信号の時刻
• 燃焼量が下がり始める時刻と最低負荷への到達状況
• 弁が閉じた後の漏れの兆候、異音や振動の変化

高温部へ近づいて漏れを探したり、運転中の弁軸を手で動かしたりする調査は避けます。まず既設計器の記録を集め、現物の点検は停止・隔離などの手順に沿って実施します。

放蒸弁のよくある質問

放蒸弁が開いたら異常ですか？

負荷急減や起動・停止に伴う設計上の動作なら、開くこと自体が異常ではありません。通常は閉じている条件でも長く開き続ける場合は、需要と蒸発量の差や制御状態を調べます。

放蒸弁があれば安全弁を省略できますか？

放蒸弁の設置を理由として、安全弁に必要な保護機能を省くことはできません。圧力調整と過圧保護は別の役割であり、保護装置は設備に適用される法令と仕様に従って設けます。

空気や電源を失ったら必ず開きますか？

故障時の開閉方向は、操作器と補助回路を含む設備の設計で決まります。名称だけで開くと判断せず、弁仕様書のフェイル動作と空気・電源喪失時の制御条件を照合します。

白い蒸気が見えなければ漏れていませんか？

放出先の見た目だけで、弁が完全に閉止しているかを判定することはできません。漏れの調査では、開度表示に加えて流量や温度などの情報を使い、現場で定めた方法で診断します。

省エネのために放蒸を止めてもよいですか？

圧力上昇を抑えるために必要な放出を、運転中に勝手に止めることは危険です。省エネでは放出経路を塞ぐのではなく、供給と需要の調整や蓄熱によって余剰の発生を減らします。

まとめ

放蒸弁の動きを読むには、弁だけでなく蒸気をつくる側と使う側を一緒に見ることが大切です。放蒸時間と流量から損失を把握する進め方は、工場の省エネとエネルギー管理にもつながります。
