バルブに保温は必要？放熱ロス・年間費用と投資回収の計算

高温のバルブを保温すると、周囲へ逃げる熱を減らし、熱源で補うエネルギーを抑えられます。保温の範囲は、操作や漏れ点検を妨げないよう、弁とカバーの仕様に合わせて決めます。

年間の削減額は、裸の状態と保温後の放熱量の差に、運転時間と熱量単価を掛けて求めます。50Aと100Aのグローブバルブを簡単な形状に置き換え、必要な計算を順に見ていきます。

バルブを保温しなかった場合の放熱ロス金額

配管が保温されていても、弁本体やフランジが露出していれば、その部分から熱が逃げ続けます。弁の台数が多い系統では、1台当たりの損失に台数と運転時間を掛けると、改善対象を比較できます。

弁の表面から周囲への放熱には、空気への対流と、周囲の物体との間の放射が関係します。外気の流れや表面状態によって放熱は変わり、同じ呼径だけで年間の損失額が決まるわけではありません。

図1：露出した弁本体から周囲へ熱が逃げる

本体表面だけでなく、弁軸や接続部も熱の通り道となる。

熱の逃げ道を示す模式図で、弁内部の流路・弁座を再現した設計図ではない。

ここでは、裸の状態と保温後を同じ条件で比較するため、次の仮定を置きます。流体温度200℃、外気20℃を一定とし、定常状態の放熱を同一面積基準の平板モデルで概算します。

項目	設例で置く値	意味
内側熱伝達率h₁	10000W/(m²·K)	流体から弁壁への熱移動
壁の熱伝導率λ₁・厚みL₁	84W/(m·K)、0.010m	説明用に仮定する壁の抵抗
保温材の熱伝導率λ₂	0.05W/(m·K)	後の保温計算で使用
外側有効熱伝達率h₂	20W/(m²·K)	対流と放射をまとめた仮定係数
年間運転時間H	7000h/年	この温度条件での年間時間
熱量単価p	0.002円/kJ	供給した熱量当たりの費用

これらは計算方法を示す仮定であり、材質や風速、温度に応じた実機の値は別に設定します。実際の弁形状、保温外表面積の増加、フランジや弁軸の熱橋は、この簡易モデルに含めていません。

裸の状態の総括伝熱係数Uは、内側の熱伝達、壁の熱伝導、外側への放熱の抵抗を足して求めます。熱交換器の総括伝熱係数と同じく、各抵抗を合成した後に逆数を取ります。

放熱速度はUと面積A、流体と外気の温度差を掛けて求め、Wで表します。年間費用はその値をkJ/hへ換算して計算するため、速度と累計の単位を分けて扱います。

熱量の基本計算と同様に、Wで表す能力には時間の要素が既に含まれています。Wへ稼働時間を掛けるだけではWhになるので、円/kJの単価とは3.6倍の換算を挟んで結びます。

50A グローブバルブの場合

50Aの設例は、幅と高さを80mm、配管方向の長さを145mmとした直方体へ置き換えます。50Aは呼び径であり、この外形寸法を全ての50Aバルブが持つという意味ではありません。

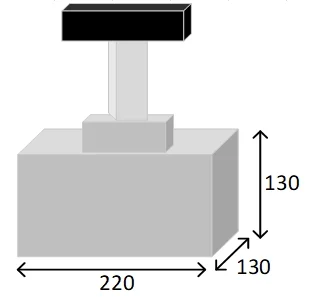

図2：計算用の形状と面積の取り方

自作の寸法図を2サイズで比較。接続する両端面は除き、周囲の4面を数える。

50Aの設例：80×80×145mm

100Aの設例：130×130×220mm

弁軸・ハンドルの寸法を面積に含めない簡易形状。図の数字はmm。

80mm角の両端は配管との接続面として除き、80×145mmの4面を伝熱面とします。mm²からm²へ直すために10のマイナス6乗を掛けると、面積は0.0464m²になります。

この条件では1台の放熱は約166Wで、1年間に逃げる熱に対応する費用は約8382円です。外部へ蒸気が噴き出す漏れの損失とは別の計算であり、ここでは弁壁を通る熱だけを評価しています。

同じ式で配管の長さや保温状態を比較する場合は、配管の放熱量とU値の計算が参考になります。長い円筒と不規則な弁本体では形状の扱いが異なるため、モデルを合わせて使います。

100A グローブバルブの場合

100Aの設例では、幅と高さを130mm、長さを220mmと仮定し、同じく両端面を除きます。温度差とUを同じ条件にしているので、この比較では面積が大きいほど放熱速度も大きくなります。

50Aと100Aの比較で増えたのは、この設例で定義した表面積です。呼び径の比をそのまま掛けると、長さや形状の違いを反映できないため、対象弁の外形から面積を設定します。

バルブの種類が違えば、同じ呼径でも胴体とボンネットの形状は変わります。ボール弁とグローブ弁やバタフライ弁の構造を見ながら、どこまで覆うかを決めます。

バルブの保温をした場合の放熱ロス金額

次に、同じ形状と温度条件へ、厚み20mmの保温材を加えた場合を計算します。保温材が熱の通り道へ抵抗を加えるため、同じ温度差でも、周囲へ逃げる熱の速度が小さくなります。

保温材の熱伝導率を0.05W/(m·K)とすると、20mmの層が持つ熱抵抗は0.4m²·K/Wです。この例では裸の状態の抵抗より大きいため、全体の抵抗が増え、Uが低下します。

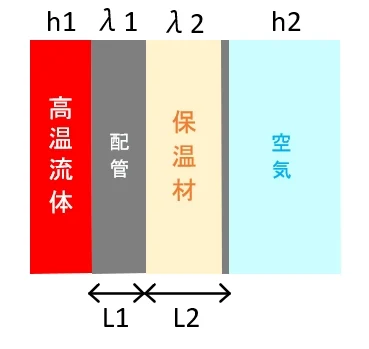

図3：保温層が熱抵抗を追加する

左は自作の抵抗模式図、右は20mmの保温層を加えた局部断面。

同じ面積での抵抗合成を示す局部図。実カバーの外面積や熱橋を含む三次元計算は別に行う。

このUと各サイズの面積を、裸の状態と同じ放熱式へ代入します。年間時間と単価を掛ければ、保温後も残る放熱の費用と、対策による削減額を分けられます。

図4：裸と保温後の差が年間の削減額になる

年間7000時間、供給熱量単価0.002円/kJの同一条件で比較。

設例	保温なし	20mm保温	年間削減額
50A	166.31W 598.72kJ/h 8382円/年	18.55W 66.78kJ/h 935円/年	約7447円/年
100A	410.04W 1476.16kJ/h 20666円/年	45.74W 164.66kJ/h 2305円/年	約18361円/年

式の前提が同じときの概算。表の金額は商品価格ではなく、仮定の熱単価による放熱の費用換算。

この設例での放熱低減率は、保温前後の差を保温前の放熱量で割って約89%です。両サイズとも同じUの条件で温度差を変えずに保温前後を比べるため、50Aと100Aの低減率は一致します。

温度差や運転時間が大きい対象では、他の条件が同じなら、年間の削減額も大きくなります。一方で、断熱材の濡れやすき間、露出したフランジなどは、実機の効果を左右する要因になります。

厚みをさらに増やす案は、保温厚みと放熱量の関係から比較できます。面積や外側の熱伝達、材料費も変わるため、厚みだけを増やして年間費用の最小値が決まるわけではありません。

熱量単価をどこで定義するか

ここで置いた0.002円/kJは、弁へ届く熱量当たりの供給費用として扱っています。燃料の購入単価をそのまま使う場合には、ボイラーなどの変換効率を含めて、同じ境界の熱単価へ換算します。

燃料の発熱量当たりの価格をp_f、熱源の効率をηとすれば、供給熱量の単価はp_fをηで割った値になります。供給熱単価へ既に効率が織り込まれている場合は、もう一度効率で割らないことが重要です。

燃料の高位と低位の発熱量が混じると、同じ価格でも単価と効率の対応が変わります。発熱量の基準とボイラー効率をそろえ、現場の費用計算に使う境界を記録します。

バルブ保温の投資採算性は？

投資採算を比べる基本は、同じ対象の導入総額を、その対象の年間削減額で割ることです。カバー本体だけでなく、採寸や取付け、必要な付帯作業を含む見積額を使います。

異なる呼径のカバー価格と、別サイズの放熱計算を組み合わせると、回収年数の意味が曖昧になります。実際の見積りでは弁の種類、ボンネットやフランジの外形、周辺の干渉条件まで合わせます。

例えば、50Aへ導入総額2万円、100Aへ3万円を仮定すると、回収年数はそれぞれ約2.69年と1.63年です。金額は計算用の見積例であり、特定商品や現在の市場価格を示すものではありません。

図5：累積削減額が初期費用へ届く時点を見る

50A・導入総額2万円・年間7447円の仮定例では約2.69年。

一定の運転・単価を仮定した単純回収。保全費や金利、更新費は別に扱う。

運転時間が7000時間から3500時間へ半減すれば、同じ放熱条件では年間削減額も半分になります。導入費が変わらなければ回収年数は2倍になるため、カレンダー時間より実際の高温運転時間を集計します。

例えば50Aでは、3500時間運転の年間削減額は約3724円、2万円を回収する期間は約5.37年です。同じ条件の100Aは年約9181円の削減で約3.27年となり、運転時間の見積りが判断へ大きく効きます。

目標の回収年数が決まっている場合は、式を逆に使い、必要な年間運転時間を求められます。50Aの導入総額2万円を3年で回収する設例なら、他の条件を固定したまま、必要時間は年約6266時間です。

この逆算値と実際の運転予定を比べると、台数が多い設備でも、先に検討する対象を整理できます。撤去や更新までの期間、点検時の脱着費用も合わせ、継続して効果を得られる期間で比べます。

対象を調べるときは、台帳へ弁番号、呼径、温度、外形、運転時間、現状の保温状態を一組で残します。複数の弁で同じ寸法を使い回さず、外形や設置条件が異なるものを分けると、見積りとの照合が容易になります。

間欠運転では起動時の蓄熱や冷却中の放熱があるため、定常計算の時間だけで完全には表せません。まず高温を保つ時間帯を分け、効果が大きい対象から測定や詳細な検討へ進めると比較しやすくなります。

見積りに含める範囲は、新設時でも後付けでも、現場の工事条件によって変わります。取付けが容易な場所と、足場や停止調整を要する場所では、同じカバー本体価格でも導入総額が異なります。

削減量を設備全体で評価するときは、供給側のエネルギー量と機器側の熱量を区別します。熱収支の境界をそろえると、保温の効果と熱源効率の改善を重複せずに整理できます。

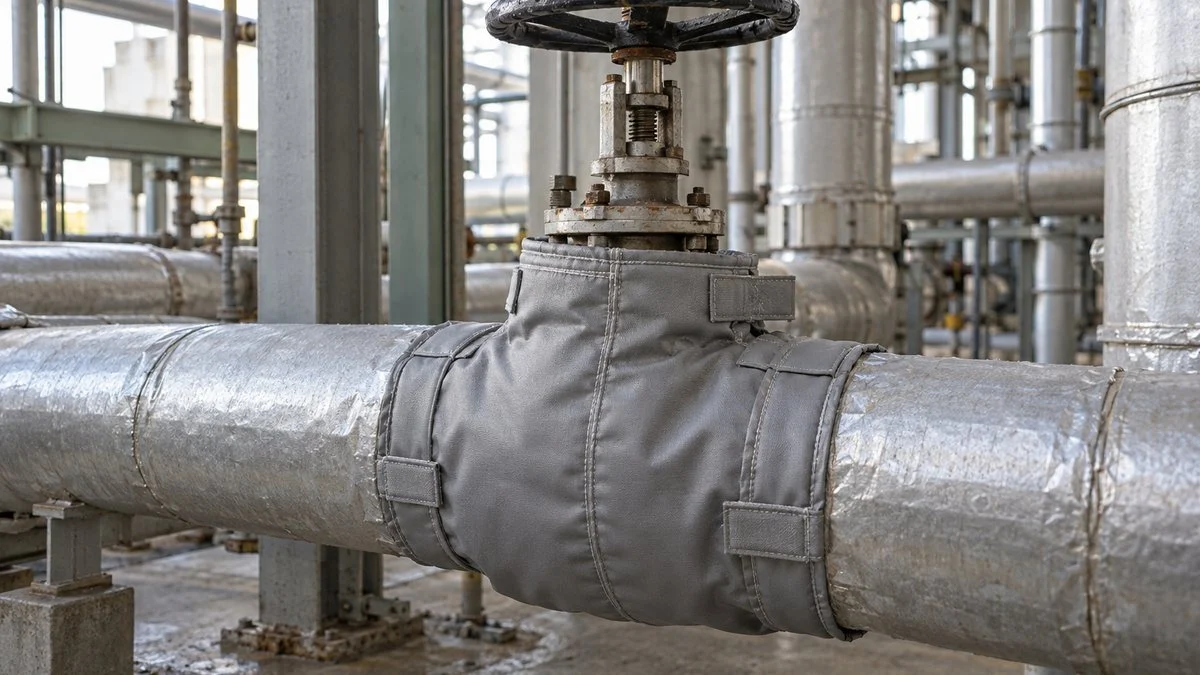

点検して戻せる保温にする

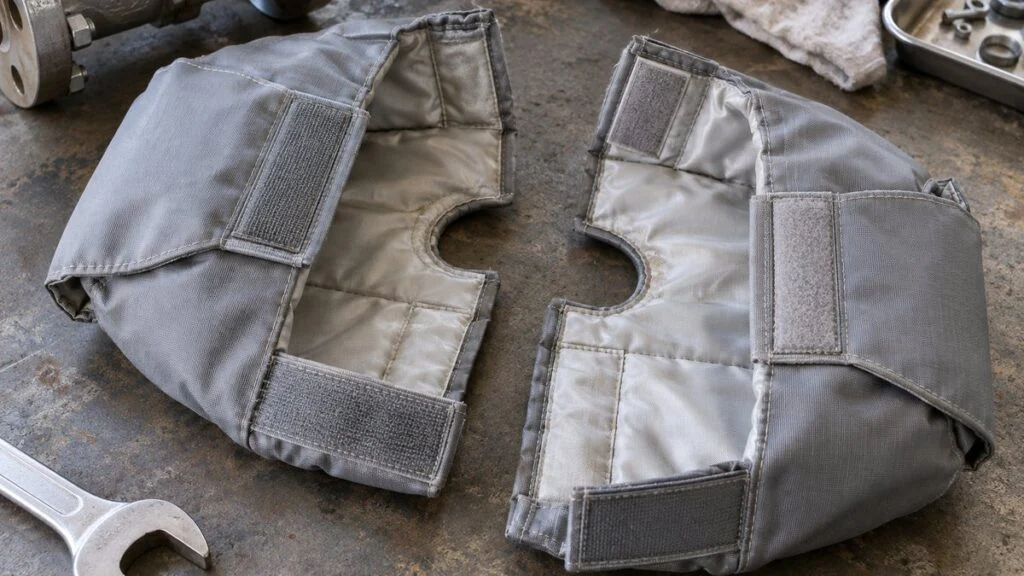

弁は操作と保全を伴うため、本体の熱損失だけでなく、外した後に元へ戻せる構造が重要になります。着脱式は点検しやすい一方、作業後に取り付け忘れると、その期間の放熱が再び増えます。

図6：カバーを外せる範囲と点検箇所を分ける

弁本体の保温と、操作・漏れ点検へのアクセスを両立する。

保全アクセスの考え方を示す図。保温範囲は実際の弁・駆動部とカバーのメーカー指定に従う。

ハンドルや弁軸の動く範囲、グランドやフランジの漏れ点検箇所を、カバーで妨げない計画にします。電動弁や空気式調節弁では、駆動部や計器まで一律に覆わず、メーカーが指定する範囲を守ります。

例えば、アズビルの冷温水制御用電動弁操作器の説明書では、接続部を保温で隠さないよう指定されています。これはメーカー指定を守る実例で、仕様・寸法・温度範囲を200℃の蒸気弁へ適用する根拠ではありません。

実際の対象機種に合わせ、操作やリミットスイッチによる開閉確認に必要な空間を確保します。保温施工範囲と点検箇所を図面に記録しておけば、カバーの採寸や点検後の復旧時にも照合できます。

屋外や洗浄水のかかる場所では、外装の破れや水の侵入、内部の濡れを点検項目にします。保温下の腐食は外から見えにくいため、保温材を付けたこと自体で保全が完了したとは考えません。

漏れや腐食を見つけた場合は、保温で覆って隠すのではなく、設備の点検・補修手順に沿って対応します。高温部の取り外し作業は、停止や隔離、冷却など定められた安全条件を整えて進めます。

バルブ保温のよくある質問

保温すれば必ず2〜3年で回収できますか？

回収年数は導入総額、運転時間、温度、熱量単価と削減放熱量で変わります。同じ呼径でも設置条件と見積範囲が異なるため、年数を固定せず、対象ごとに導入総額を年間削減額で割って求めます。

50Aなら、ここに示す面積で計算できますか？

0.0464m²は80mm角・長さ145mmという仮定形状から求めた値で、50A共通の表面積ではありません。実際は弁種と外形、保温範囲を確認し、熱橋や外面積の変化を含めて必要な精度で見積もります。

保温カバーを付けると触っても安全ですか？

火傷への対策は、外表面の温度、露出部、接触の可能性を含めて設備全体で判断します。保温による放熱低減率だけを安全の判定にせず、対象の仕様と作業ルールに沿って保護を整えます。

バルブの流量が減ると放熱も同じ割合で減りますか？

今回の放熱式は温度差と熱抵抗から求めており、流量を単純に比例させる式ではありません。流量条件は内部温度や熱伝達率にも関わるので、Cv値による流量計算とは区別して評価します。

スチームトラップも同じように覆ってよいですか？

トラップは作動方式に応じて放熱が動作へ影響するため、対象メーカーの保温仕様を確認します。米国DOEの着脱保温資料でも方式ごとの指定を守るよう求めており、全ての蒸気機器へ同じ施工を広げません。

まとめ

最初の比較では、外形、温度、運転時間、単価を対象ごとにそろえ、効果の大きい箇所を見つけます。その後に実機の保温範囲と施工・保全条件を合わせることで、数字と現場の両方から対策を選べます。
