VAとWの違いとは？皮相・有効・無効電力の計算と三相・UPSの使い分け

English version →

VAは電圧と電流から求める皮相電力の単位、Wは実際に消費される有効電力の単位です。交流設備では、電源や配線へどれだけの電流が流れるかと、負荷がどれだけのエネルギーを使うかを分けて読みます。

例えば、同じ1000VAの負荷でも、力率が0.8なら有効電力は800Wです。有効電力800Wの機器だからといって、800VAの電源で足りるとは限らず、両方の容量を確認します。

一方、電気代や省エネ量では、Wに運転時間を掛けたWhが関係します。モーターの銘板にあるkWも、電源から取り込む電力か軸から出す動力かで意味が変わるため、数字と単位だけでは判断できません。

単相の基本から、三相200Vの計算、UPSの二つの上限、力率改善まで順に整理します。式を使う条件と測定する場所をそろえると、仕様書と現場の値を結びつけやすくなります。

動画の補足：電圧と電流の積には、単相・三相の区別が必要です。また、力率を位相差のcosで表せるのは正弦波を前提とした場合で、ひずみ波形では有効電力と皮相電力の比で確認します。

VA（ボルトアンペア）とは

VAはVolt Ampereの略で、皮相電力Sを表す単位です。単相交流では、電圧の実効値Vと電流の実効値Iの積から求め、100Vで10Aなら1000VAになります。

実効値は、抵抗を同じだけ発熱させる直流に対応づけた値です。交流は時間とともに大きさや向きが変わりますが、配線や機器を流れる電流の負担を考えるときは、この実効値が重要になります。

正弦波の電圧では、瞬間の最大値と実効値は同じではありません。電力の式へ入れる100Vや200Vは実効値であり、ピーク値をそのまま掛けると、意図した皮相電力とは違う値になります。

電源と負荷の間を流れる電流の大きさを見る

皮相電力が大きいほど、同じ電圧では大きな電流が流れます。電源、変圧器、電線などはその電流に対応する必要があり、実際に使われる有効電力だけでは負担を把握しきれません。

例えば単相100Vで、1000VAの負荷は10A、1500VAの負荷は15Aです。有効電力が同じであっても、力率が異なれば電流が変わり、必要な電源容量や配線の条件も変わります。

そのため、変圧器の定格容量などにはkVAが使われます。どれだけの有効電力を送れるかは負荷の力率にも左右されるので、10kVAという表示を無条件に10kWと読み替えないようにします。

単位の接頭辞にも注意が必要で、1kVAは1000VA、1kWは1000Wです。kVAとVAの取り違えを避けたうえで、皮相電力と有効電力という量の違いを確認します。

電圧と電流が分かる場合、単相なら皮相電力は計算できます。一方、有効電力を知るには力率や電力計の測定が必要で、電流計の値へ電圧を掛けただけでは消費電力とは言い切れません。

図1：電圧と電流からVAを求め、力率でWへつなげる

単相100V・10A・負荷の真の力率0.8と仮定した例です。電圧は負荷両端、電流は線を流れる値で示します。

電流矢印は実効値の参照方向で、交流の向きが一定という意味ではありません。実際の測定には回路と定格に適合した計器・接続方法を使います。

定格のVAと、その時点の実測値を分ける

仕様書に書かれた定格容量は、その機器が対応する範囲を示す値です。運転中の負荷が小さければ実際の電流や電力も変わるため、定格の数字が常に消費されているとは限りません。

逆に、一回測った電流が小さいから、その値だけで電源容量を決められるとも限りません。最大の運転状態、始動、同時使用、将来の負荷を分けて把握し、必要な条件を仕様と照合します。

銘板に複数の電圧や周波数が記載されている機器では、値の組合せもそろえます。別の電源条件に対応する電圧と電流を取り出して掛けると、実際の定格と違う皮相電力を作ってしまいます。

また、装置全体の入力仕様と、内部に入っている部品の仕様は対象範囲が異なります。制御電源だけのVAなのか、動力や付属機器まで含む入力なのかを、系統図や仕様書の項目名から確認します。

W（ワット）とは

Wは電力を表す単位で、電気回路の有効電力Pにも使われます。有効電力は、電源と負荷の間で実際に受け渡され、熱、光、機械的な出力などへ変わる電力です。

単位の関係では、1Wは1秒あたり1Jのエネルギーに相当します。電力はエネルギーを使う速さであり、長い時間の合計を表す電力量とは区別して扱います。

有効電力には、目的の仕事になった分だけでなく、機器内部で熱となる損失も含まれます。モーターへ入る800Wのすべてが軸の出力になるわけではなく、その分け方を表すのが効率です。

瞬間の電圧と電流を掛け、時間で平均する

交流の有効電力を考える基本は、同じ時刻の電圧と電流を掛け合わせることです。瞬時電力pが時間とともに変化するため、その平均を取ると有効電力Pになります。

電圧と電流の波形が正弦波で、位相差がθである場合、平均の結果をV I cosθと表せます。このときのVとIは実効値であり、位相差を表すcosθが力率になります。

電圧と電流が同じタイミングで変わる理想的な抵抗負荷では、位相差は0でcosθは1です。この場合は交流でもP=VIとなるため、電圧と電流の積で有効電力が求まるのは直流だけ、という覚え方は適切ではありません。

一定の直流でもP=VIを使えますが、交流では波形と力率を合わせて確認します。式の形だけを暗記するより、瞬時値を掛けた平均という原理に戻ると、使える条件を見分けやすくなります。

無効電力Qは、損失と同じではない

コイルやコンデンサは、磁界や電界へエネルギーを蓄え、電源側へ戻す作用を持ちます。理想的な素子では、この蓄積と返還が繰り返され、周期全体で正味に消費するエネルギーは0になります。

正弦波でこのやり取りに対応する量が、無効電力Qです。単位にはvarを使い、遅れの誘導性負荷と進みの容量性負荷では、向きや符号を区別して扱います。

無効電力は、単に捨てられる有効電力という意味ではありません。モーターの磁界をつくる働きなどに関係する一方、その電流を送る配線では実際の抵抗損失が増えるため、設備全体の負担につながります。

有効電力800Wと無効電力600varに対し、皮相電力は1000VAです。800と600を足した1400が皮相電力になるのではなく、直角三角形の二辺と斜辺に対応します。

比喩で容量を説明するときも、VAという入れ物の中にWとvarを横並びで足すと考えると誤解が生まれます。正弦波の電力三角形で直交する関係を確認してから、設備での使い分けへ進みます。

図2：800Wと600varの直交関係から1000VAになる

受電して消費する正弦波の誘導性負荷を例に、長さを800：600：1000へそろえた電力三角形です。

横と縦は異なる電力成分を示します。三角形はS²＝P²＋Q²の図であり、Wとvarを普通に足してVAにする図ではありません。

力率と効率は、比べているものが違う

力率は、有効電力Pを皮相電力Sで割った比です。一般にはλなどの記号で表し、受電して消費する負荷では0から1の範囲を取り、同じ有効電力を送るための電流に関係します。

これに対し、効率は入力された有効電力のうち、目的とする出力へ変わった割合です。モーターなら電気入力と機械出力を比べ、熱や摩擦などで失われた分を含めて評価します。

力率0.8という数字だけから、入力エネルギーの20％が機器内部で熱として失われるとは判断できません。また、効率90％のモーターだから力率も0.9という関係にはなりません。

力率の意味と設備への影響は、有効・無効・皮相電力から読む力率で確認できます。二つの比が同じ表に載っているときは、分子と分母を確かめて使い分けます。

モーターで軸出力から電源容量を見積もる場合は、まず効率で入力有効電力へ戻し、次に力率で皮相電力へ戻します。二段階を分けると、損失と無効成分を混同せずに計算できます。

波形がひずむ場合は、真の力率で確認する

整流回路を持つ装置などでは、電流が正弦波と異なる形になる場合があります。そのときは一つの位相差だけで電流全体を表せず、基本波のcosθと、全体の力率が一致するとは限りません。

真の力率は、有効電力を実効値から求めた皮相電力で割るP/Sです。一方、基本波の電圧と電流の位相差から求める変位力率は、主に基本波のずれを見ています。

基本波がよくそろっていても、ひずみ電流が大きければ、電流全体の実効値が増えます。電流の負担が増える一方で有効電力が同じだけ増えるとは限らないため、両者を区別して読みます。

電力計は、同時に測った電圧と電流の瞬時値から有効電力を演算します。仕様を確認するときは、力率という表示だけでなく、総合の値か基本波の値か、どの演算方法を使うかも確認します。

ひずみのある三相回路では、皮相電力や無効電力の演算方法が計器によって異なる場合もあります。異なる計器の値を比べるときは、結線と演算の定義をそろえ、単純に故障と決めつけないことが大切です。

VAとWの使い分けは？

VAは主に電源や電気設備の容量を考えるとき、Wは消費電力やエネルギーの計算で使います。ただし、設備選定でどちらか片方を見ればよいという分け方ではなく、目的に応じて両方を照合します。

例えば、UPSにはVAとWの二つの出力上限があり、配線や遮断器では電流Aの確認が必要です。発電機にも負荷の種類や始動などの条件があるため、定常のVAだけで適合を決めません。

UPSはVAとWの両方の上限を確認する

仮に1000VA・600Wが出力上限のUPSを考えます。負荷が900VA・540Wなら、二つの数値は上限内ですが、700VA・630WならW側で上限を超えます。

逆に1100VA・550Wの負荷では、Wは600W以内でもVAが1000VAを超えます。皮相電力か有効電力のどちらか一方が上限内でも、もう一方を超えていれば適合とはいえません。

この仮UPSに書かれた600W/1000VA=0.6を、接続した機器の実際の力率と読み替えることもできません。出力の二つの上限の比と、負荷を測って求めたP/Sは、対象が違う数値です。

複数の機器を接続するときは、メーカーの選定手順に沿って最大のVAとWをそれぞれ集計します。同時動作や突入、出力波形との適合も含めて調べ、定格の合計が小さいことだけで決定しないようにします。

さらに、容量の条件と、何分給電できるかという条件は別です。UPSの方式とバックアップ時間の選び方も合わせて確認し、対象負荷のWに対応する時間表や条件で評価します。

図3：仮UPSの1000VA・600Wという二つの上限を見る

右へ行くほどVA、上へ行くほどWが大きくなります。色の範囲は二つの出力上限とP≦Sを満たす領域です。

横軸1VA=0.5、縦軸1W=0.4の作図尺度。消費負荷のP≦Sを含めた図で、機種の実際の負荷許容曲線ではありません。

ケーブルや遮断器は、電流Aへ戻して考える

電線や遮断器を考えるときは、VAをそのまま定格電流と比べず、回路の電圧と相数に対応する電流へ直します。単相100Vの1000VAなら10Aですが、三相では別の式を使います。

同じkWでも力率が低いほど電流が増えるため、kWだけで電線の負担を比較すると不足する場合があります。電圧、力率、効率など必要な条件をそろえ、設計上の最大負荷を整理します。

電流が求まっても、それだけで電線サイズや遮断器を確定するわけではありません。布設条件、周囲温度、束ね方、電圧降下、短絡時の保護など、回路に応じた条件を照合します。

モーターなど始動電流が流れる負荷では、通常運転時の電流と始動時の条件も分けます。常用電流を上回る遮断器を選んだだけでは、始動時に不要動作しないか、異常時に保護できるかは判断できません。

NFBとELBの保護機能の違いも、この段階で確認します。電流容量が足りることと、過電流や漏電に対応する保護機能を備えることは、それぞれ必要な条件です。

電力量では、Wに運転時間を掛ける

一定の有効電力で運転する場合、電力量は有効電力と時間の積で求めます。kWと時間hを掛けた単位がkWhであり、kWの数値だけでは使ったエネルギーの合計は分かりません。

例えば平均8.8kWで6時間運転したなら、電力量は52.8kWhです。8.8kWの設備を短時間運転した場合と、同じ設備を一日動かした場合では、電力の大きさが同じでも電力量は違います。

銘板の定格kWへ時間を掛けた値は、運転状態によって実際の電力量と異なります。省エネ効果を比較する場合は、運転時間、負荷、生産量などをそろえ、必要な区間の有効電力量を確認します。

加熱設備でも、対象へ必要な熱量と電源から取り込む電力量は分けます。電気加熱の正味電力・正味電力量では、加熱時間と損失を含む入力の違いを数値で確認できます。

電気料金には、電力量に対応する部分のほか、契約や最大需要電力に関係する部分もあります。設備の電気代を考えるときは、kWhの削減と、契約上の料金条件の変化を分けて試算します。

力率改善は、同じ有効電力をより小さい電流で送る

同じ電圧で同じ有効電力を使う負荷なら、力率を改善すると必要な皮相電力を小さくできます。電流も下がるため、電源設備の余裕や、その区間の配線の抵抗損失に影響します。

仮に、平衡した三相200Vで10kWを送る条件を考えます。力率0.8では皮相電力12.5kVA、線電流約36.1Aですが、力率0.95なら約10.53kVA、約30.4Aになります。

このとき、有効電力の10kWそのものを減らしたわけではありません。力率が上がって主に減るのは、同じ有効電力を送るために必要な電流と、補償した区間の無効成分です。

同じ抵抗の配線で比較すると、抵抗損失は電流の二乗に比例します。この例の電流比からは損失比が約0.71になりますが、設備全体の消費電力が約29％減るという意味ではありません。

進相コンデンサは、誘導性負荷の遅れ無効電力を補う代表的な設備です。仕組みは進相コンデンサの役割で確認できますが、必要容量と設置条件は設備の状態から検討します。

負荷が減った時間帯にも過大なコンデンサを接続したままだと、進み過ぎの原因になります。遅れ力率と進み力率の違いを確認し、数値だけでなく向きと運転状態も合わせて読みます。

高調波がある系統では、コンデンサやリアクトルと系統の条件が関係します。単に容量を追加すればすべて改善するとは考えず、高調波や共振、既存設備との組合せを含めて評価します。

力率に応じて基本料金を割引・割増する契約もありますが、適用は料金メニューや算定方法によります。現場で一度測った力率と料金計算用の平均力率を混同せず、契約条件と照合します。

三相のときの計算式と計算例

平衡した正弦波の三相交流では、線間電圧と線電流を使って全体の電力を求められます。単相のVIに対し√3が付くため、三本あるという理由だけで3VIにしないようにします。

ここでのVは電線と電線の間にかかる線間電圧、Iは電源から負荷へ向かう一本の線に流れる線電流です。負荷の一相にかかる相電圧や、巻線を流れる相電流を混ぜると、√3の数がずれます。

線間電圧・相電圧とY・Δ結線の関係を押さえると、式へ入れる値が明確になります。Y結線では相電圧が線間電圧の1/√3、Δ結線では相電流が線電流の1/√3です。

各相の有効電力を合計する原理は共通ですが、線間電圧と線電流だけで一つの式にするには条件があります。不平衡やひずみがある回路では、適切な結線の電力計で測り、各相や総合の演算方法も確認します。

三相200V・30A・力率0.85を計算する

平衡した正弦波の三相200Vで、線電流30A、力率0.85のポンプ系統を例にします。200Vは線間電圧、30Aは線電流であり、ここで求めるのは測定した電源側の電力です。

概数で言えば約10.4kVA、8.8kW、5.5kvarです。計算の途中で数値を大きく丸めると最後の値が変わるため、比較する資料の桁数に合わせ、丸める段階をそろえます。

三相の合計電力を求めたあとに、さらに相数の3を掛ける必要はありません。√3VIという式がすでに三相全体を表していることを、計算書の変数の定義へ書いておくと確認しやすくなります。

図4：三相の式には、線間電圧と線電流を入れる

平衡したY結線負荷の例です。電圧計は二本の線の間、電流値は一つの電源線で示しています。

負荷は平衡した等しい三相インピーダンスです。図は測定量を説明する概念図で、実作業の接続手順を示すものではありません。

有効電力から必要なkVAと電流を逆算する

電源側の消費電力が8kWで、負荷の力率が0.8なら、必要な皮相電力は8÷0.8=10kVAです。kWとkVAが同じ数値になるのは力率1の場合であり、8kVAではこの条件の電力を送れません。

三相200Vなら、10kVAに対応する線電流は約28.9Aです。同じ8kWでも、電圧や力率が違えば電流が変わるので、計算条件を省いて電流値だけを流用しないことが大切です。

発電機やUPSを選ぶ際は、計算で得た10kVAが負荷の定常条件の出発点になります。実際の選定ではkWの上限、始動時の電圧変動、負荷特性、運転条件などを含め、メーカーの適用条件を確認します。

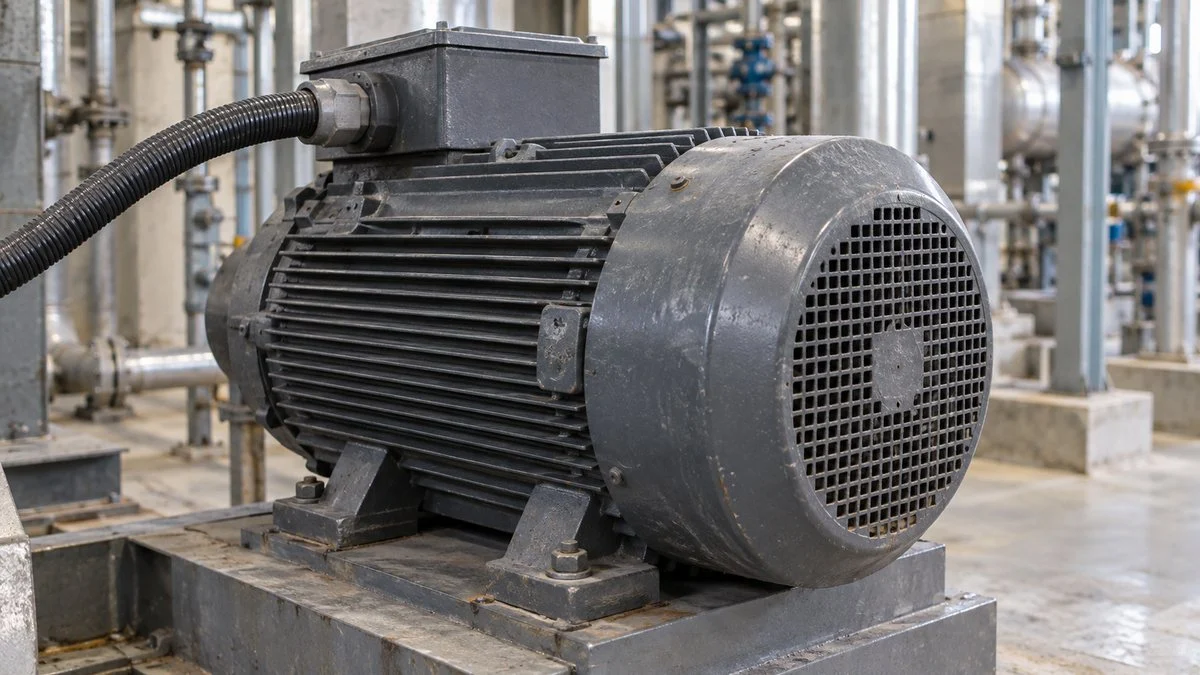

モーターの銘板kWを入力電力と混同しない

モーターの定格kWは、一般に軸から取り出す機械出力を表します。電源から入る有効電力には損失分も含まれるため、軸出力7.5kWのモーターが、入力も常に7.5kWで動くわけではありません。

仮に軸出力7.5kW、効率0.90、力率0.80が同じ運転点で成り立つなら、入力有効電力は約8.33kWです。これを力率で割ると入力皮相電力は約10.42kVAとなり、三相200Vなら線電流は約30.1Aです。

効率が0.90という仮定では、入力8.33kWのうち約0.83kWが損失です。力率で割って得た10.42kVAとの差を、追加で発生した熱損失として足さないようにします。

モーターの種類と特徴を比べる際も、同じ出力だけで入力が等しいとは判断できません。効率や負荷率、駆動方法が変われば、電源側の条件も変わります。

図5：軸出力へ戻す効率と、入力容量へ戻す力率を分ける

効率0.90・力率0.80という仮定の例。太い矢印は有効電力の流れで、VAの流量を足した図ではありません。

モーターは外形の模式で、内部構造を示しません。矢印幅は正確な比例尺度ではなく、損失は説明上まとめて表示しています。計算には7.5÷0.9の丸め前の値を使っています。

インバータがあるときは測定する境界もそろえる

インバータを介してモーターを運転する場合、モーター端子の電力と、インバータへ入る電源側の電力は違います。電源設備を考えるときは、インバータの損失や入力側の力率も含めて評価します。

モーターの力率を、そのままインバータ入力側の力率へ当てはめることはできません。波形や電源側の条件が異なるため、入力仕様や適切な測定値を使って確認します。

回転数を変えて使う設備では、負荷の必要動力も変わります。インバータでファン・ポンプを省エネにする仕組みは、単なる力率改善とは異なり、運転条件に応じて必要な有効電力を変える方法です。

インバータの出力は一般の商用正弦波と異なるため、測定器の対応も必要です。比較する場所が入力か出力かを明記し、同じ時間帯、同じ負荷条件で取得した値をそろえます。

現場でどちらを見るかの早見表

必要な単位は、容量、電流、消費エネルギーという目的によって変わります。先に設備のどの部分を評価するかを決め、その場所のV、A、W、VA、力率を対応させて読むと整理できます。

図6：見る単位と、同時に確かめる条件をそろえる

VAかWかを一つ選ぶ表ではなく、用途ごとに主となる値と補助条件を示しています。

場面	主に見る値	同時に確かめること
変圧器・発電機の容量	kVA、定格電圧・電流	発電機のkW上限、負荷力率、始動、温度・運転条件
UPSの出力容量	VAとWの両上限	負荷の最大値、波形・突入との適合、必要時間
ケーブル・遮断器	A	布設・周囲温度・電圧降下・短絡保護・始動条件
消費電力・省エネ	kW、kWh	測定境界、平均と最大、運転時間・生産条件
進相コンデンサ	kvar、力率の向き	負荷変動、補償位置、既設容量、高調波・リアクトル
モーターの銘板	軸出力kW、V・A・効率・力率	入力と出力の区別、周波数・負荷率、駆動方法

表は仕様を読む入口です。電流値だけから保護機器の最終定格を決めるなど、選定条件を省略する使い方はしません。

仕様書と実測が合わないときの確認順

最初に、銘板や仕様書の値が入力なのか出力なのかを確認します。モーター軸出力と盤全体の入力、UPSの出力上限と接続機器の消費電力など、対象の異なる数字を並べていないかを調べます。

次に、単相・三相、線間・相、V・kV、VA・kVAなどの条件をそろえます。1000倍や√3倍の差が出たときは、機器の異常より先に、単位と変数の取り方を点検すると原因を見つけやすくなります。

電力計では、結線方式、電圧と電流の対応、CTやVTの倍率、電流方向を確認します。設定された比率が実際と違うと、計器が正常でも表示された電流や電力が本来の値からずれます。

そのうえで、負荷率、運転時間帯、始動を含むか、平均値か最大値かを比べます。測定条件が違う値を無理に合わせるため、力率や効率の仮定を都合よく変えないことが大切です。

VAとWのよくある質問

1000VAは何Wですか？

負荷の力率が分かれば、有効電力は1000VAに力率を掛けて求められます。力率0.8なら800W、1なら1000Wであり、VAの数字だけから一つのWの値へ固定はできません。

力率が分からないときは1と仮定してよいですか？

何を求めるかによって不足の方向が変わるため、安易に1へ固定しません。Wから必要VAを求めるとき、実際の力率が1未満なら仮定1の計算は小さくなるので、仕様やメーカー情報を確認します。

ヒーターならいつでもWとVAは等しいですか？

理想的な抵抗を正弦波で駆動するなら、位相差がなく力率1として扱えます。実際の装置は電力の制御回路や補機を含む場合があるため、装置全体の入力でも同じと決めつけずに確認します。

力率が良くなれば、モーターの効率も同じ割合で上がりますか？

力率と効率は別の比なので、同じ割合で変わる関係にはありません。力率改善による電流や配線損失の変化と、モーター内部で入力を軸出力へ変える効率は分けて評価します。

三相の各相電流が違うとき、平均を入れて計算できますか？

平衡を前提にした√3VIの式へ平均電流を入れるだけでは、全体の有効電力を正しく求められない場合があります。不平衡に対応する測定方法を使い、相ごとの値と総合値の演算条件を確かめます。

まとめ

VAは電圧と電流から求める皮相電力、Wは時間平均として実際に消費される有効電力を表す単位です。負荷の力率によって両者の数値は変わり、電源容量と消費エネルギーでは確認する値も変わります。

現場では、相数、測定位置、入力と出力をそろえてから計算します。UPSはVAとWの両上限、配線は電流と保護条件、モーターは効率と力率まで確認すると、用途に合った読み方ができます。
