現場操作盤とは？制御盤との違いと設置するメリット・デメリット

現場操作盤とは、ポンプやファンなどの機器の近くで、運転・停止や状態確認をするための盤です。中央制御室へ連絡して動かす代わりに、機器の様子を見ながら操作できる点が設置の目的です。

制御盤が運転の順序や条件を判断するのに対し、操作盤は人が指令を出す窓口を担います。現場と中央の両方から操作する設備では、どちらの起動指令を受け付けるかも切り替えます。

設置するかどうかは、目視で操作する必要性と、追加する配線・点検の負担を比べて決めます。ここでは制御盤との違いから、メリット・デメリット、導入時に決める信号と復帰の手順まで整理します。

動画でも基本を説明しています。現場操作への切替は保守作業のための動力隔離とは別であり、単独作業の可否は危険範囲と作業手順で判断します。

現場操作盤とは

現場操作盤は、機側操作盤やローカル操作盤とも呼ばれ、運転・停止ボタンや表示灯を取り付けます。対象機器を明示した銘板を設け、隣の機器を取り違えずに操作できるようにします。

簡易な操作箱だけのものから、計器やタッチパネルを備えるものまで構成には幅があります。名前や箱の大きさよりも、操作・判断・動力開閉のどの機能を持つかで見分けます。

制御盤にはPLCやリレー、調節計などを収め、起動条件や運転順序を処理します。PLCは入出力を使って機械の動きを決める装置で、詳しい仕組みはPLCとシーケンス制御で説明しています。

一方、モーターへ電力を送る開閉器や保護機器は、動力盤やモーター制御盤などに収めます。操作盤と動力回路を分ければ、機側の小さなボタンで主盤へ運転要求を伝える構成になります。

比較する役割	現場操作盤	制御盤	動力盤
主な働き	機器の近くで指令を出し状態を見る	運転条件や順序を処理する	動力負荷への電源供給・開閉・保護
構成の例	押ボタン、切替スイッチ、表示灯	PLC、リレー、調節計	遮断器、接触器、保護機器
設置の考え方	安全な操作位置からの視認を重視	保守性や信号配線、設置環境で配置	保守性や電源・負荷への配線で配置
機能の境界	指令だけを扱う構成もある	操作や動力開閉も同じ盤へ収められる	操作や制御機能も組み込める

現場と中央の指令はどこで選ぶか

中央制御室からの操作には、プラント全体を監視するDCS（分散制御システム）が使われます。現場操作盤も併設すると、同じ機器に複数の起動指令が届くため、操作権の選択が必要です。

典型例は「現場／中央」の切替スイッチを設け、選択した側の起動要求だけを有効にする構成です。選択状態を中央にも返せば、中央から起動できない理由を画面上で把握できます。

図1：操作信号とモーターの動力を分けて見る

現場／中央の選択は起動要求に作用し、必要な保護機能は別に維持します。

横にスクロールして全体を見られます。

破線は指令・状態、コイル下の点線は接触器の動作関係です。結線図ではなく、通常停止や非常停止の個別経路は省略しています。安全回路の構成・二重化などはリスク評価で決めます。

通常運転では中央、現地での試運転では現場、という運用は一つの例です。中央の操作を外しても、過負荷などの機器保護と、危険を止める安全機能は必要な範囲で働かせます。

「中央からの命令を受け付けない」とは、中央起動の禁止と、すべての停止機能の無効化を同じにしないという意味です。通常停止の有効範囲も仕様書に定め、非常停止を操作権で無効にしない設計とします。

図2：操作場所の選択と保護の扱い

起動を受ける場所、状態を知らせる場所、停止させる機能を分けて決めます。

見る項目	現場を選択	中央を選択
起動要求	現場ボタンを受ける	中央からの要求を受ける
選ばない側の起動	中央起動を禁止	現場起動を禁止
状態表示	運転・故障・選択位置を必要な側へ通知
通常停止	有効範囲を仕様で定義。起動より停止を優先
機器保護・安全機能	各モードに必要な保護を維持。現場選択だけで解除しない
非常停止	操作場所にかかわらず対象範囲で優先して働く

選択側でも起動許可条件が必要な、代表的な設計例です。「現場／停止／中央」の3位置型や、起動権の受渡し操作を設ける構成もあります。

現場／中央は「どこから操作するか」、手動／自動は「何に従って動かすか」の区別です。中央の画面から手動で起動する運転もあり、中央を選ぶだけで自動運転になるわけではありません。

現場側で自動運転の開始を指示し、その後は水位などの条件で運転する組合せも設計できます。二つの軸は整理のための区別であり、四通りすべてを使えるかは設備のモード仕様によります。

運転ボタンを押した指令と、実際に機器が運転している状態も区別します。起動要求が出ても許可条件が成立しなければ動かず、表示灯を要求信号だけで点けると誤認の原因になります。

運転中を何で判定するかは、接触器の補助接点や機器からの状態信号など、目的に合わせて選びます。信号の向きと種類はDI/DOの意味と信号リストで整理すると、盤同士の取り合いが明確になります。

接触器の補助接点で分かるのは接触器の状態であり、モーターの回転やポンプの送水まで保証する信号ではありません。実際の動作を監視したい場合は、回転や流量など目的に合う検出を追加します。

現場操作盤を設置するメリット

メリットは、機器の近くで動きを見られること、中央との操作連絡を減らせること、現地で復旧の判断を進めやすいことです。設備の状態を目で見ながら指令を出せるため、非定常な運転で役立ちます。

機器の動きを見ながら操作できる

例えばポンプの試運転では、起動時の振動や漏れ、圧力計の変化を現地で観察します。中央画面に運転中が表示されても分からない様子を、同じタイミングで把握しやすくなります。

設置位置は、機器に最も近い場所よりも、安全な立ち位置から対象を見渡せる場所を優先します。カップリングや回転部へ近づかず、扉の開閉と人の通行が両立する配置にします。

図3：見える位置と近い位置を区別する

操作する人の視線、回転部の囲い、保守通路を一緒に検討します。

配置の考え方を示す図で、実寸や法定の離隔寸法を示したものではありません。

見えない裏側に別の作業者がいる設備では、操作盤を置くだけでは起動前確認が完結しません。死角の確認方法や合図を作業計画に含め、試験対象と立入範囲を関係者で共有します。

中央との連絡負担を減らせる

現場操作盤がなければ、現地の確認者が中央へ起動・停止を依頼する場面が増えます。機器番号を伝え、復唱し、動作を待つやり取りが続くため、単体試験ほど操作の待ち時間が積み重なります。

機側で指令を出せれば、対象を見ながら試験のタイミングを合わせやすくなります。単独で安全を確保できる試験では一人で進められますが、監視人や中央担当が必要な試験はその体制を保ちます。

連動設備では、一台のポンプを動かすと別の弁やファンが動くこともあります。単体試験の範囲を図面と試験要領で定め、操作権の切替が周辺設備へ与える影響まで合わせておきます。

異常の原因を現地で切り分けやすい

中央から動かないときは、操作権、起動許可、保護動作、機器本体の順に原因を分けます。現場選択の表示があれば、中央の通信障害と切替スイッチの戻し忘れを区別しやすくなります。

機器が保護停止したときは、復旧操作の前に故障表示と発生時刻を記録します。過負荷の扱いはサーマルトリップの原因とリセットを踏まえ、原因の除去と運転再開を別の判断にします。

現地で復旧できるとは、許された範囲の操作や状態確認をその場で進められるという意味です。保護回路を短絡したり、異常を残したまま繰り返し起動したりする手段として使うものではありません。

現場操作盤を設置するデメリット

デメリットは、機器・工事費の増加、誤操作や戻し忘れ、設置空間の確保です。小さな操作箱でも配線と点検対象が増えるため、購入価格だけで導入の負担を判断すると見落としが生じます。

盤以外の配線・工事・点検が増える

盤本体に加え、支持架台やケーブル、電線管、端末処理、主盤側の入力点が必要になります。遠くの機器ほど配線経路が長くなり、既設設備では盤側の空き端子や入出力の増設も費用に含まれます。

配線費を見積もるときは、操作箱の数と対象機器数、主盤までの経路を先にそろえます。制御盤の内線と外線を分け、どの会社がどこまで配線するかも仕様書に書きます。

複数の現場信号を集める場合は、JB（中継端子箱）を経由して主盤へ戻す構成も選べます。ただし中継箱を増やすと接続箇所も増えるため、配線の整理と保守性を合わせて比べます。

導入後は表示灯の点灯やスイッチの動作、銘板、パッキンなどを点検します。対象機器を更新して操作仕様が変わると、現場盤と中央画面の両方へ変更を反映します。

戻し忘れや切替時の起動を防ぐ必要がある

現場選択のまま作業を終えると、中央から起動できず、運転開始が遅れる原因になります。切替状態を中央へ表示し、試運転終了時のチェック項目に戻し操作を含めると、発見しやすくなります。

もう一つの論点は、中央側の運転要求がONのまま残る場合です。その状態で中央へ戻した瞬間に起動するかどうかは、保持指令や再起動処理の作りによって変わります。

意図しない起動が危険につながる設備では、切替を起動の代わりにしない処理を組み込みます。古い要求を解除して新しい操作を受ける例など、復帰時の挙動を事前に定義して試験します。

押している間だけの信号と、ONを保持する信号では、切替時に残る要求の扱いが異なります。パルス信号とステータス信号を区別し、両者を同じ起動回路へ無条件につながないことが要点です。

設置場所と環境への対策が必要になる

盤の外形が収まっても、操作する人の立ち位置や扉を開く範囲が不足する場合があります。通路や避難経路、機器の引抜き空間を避け、操作時と保守時の両方を配置図に落とします。

屋外や洗浄水がかかる場所では、筐体だけでなく操作器具やケーブル入口も環境へ合わせます。粉じん・腐食性ガス・振動などを設置条件として伝え、盤全体の仕様を決めます。

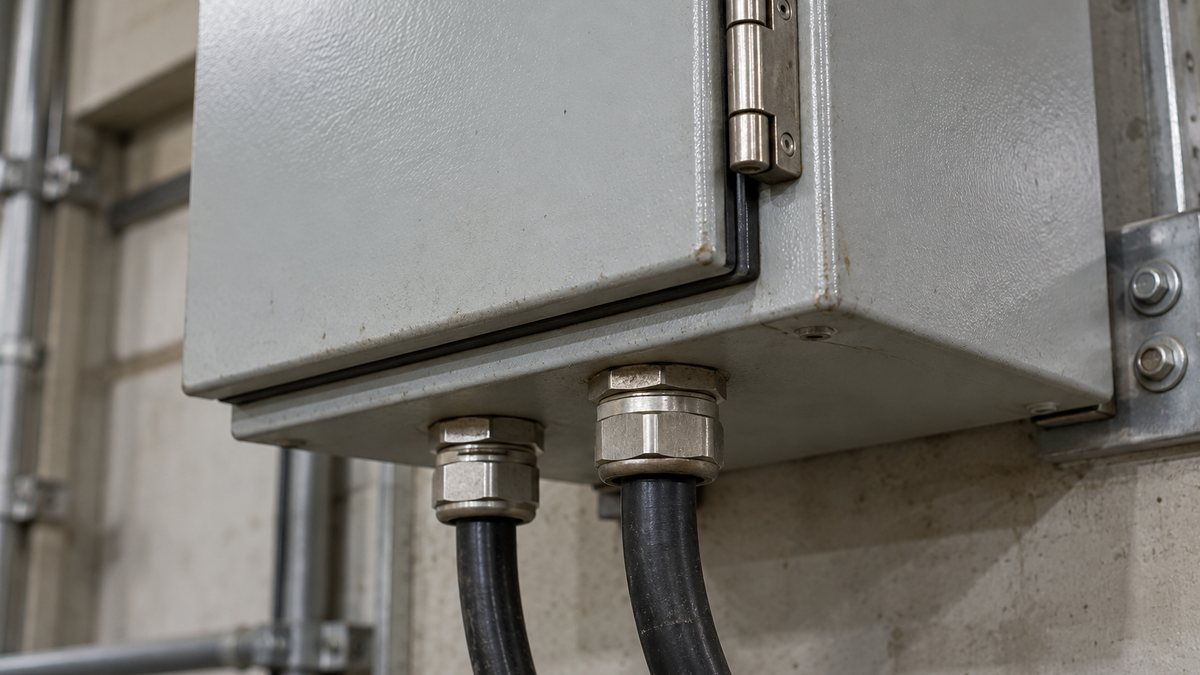

図4：筐体の水対策は扉と引込口まで見る

外から入る水と、内部で生じる結露は発生の経路が異なります。

メーカーの仕様と施工要領に従って選定します。保護等級だけで結露への対策が完結するわけではありません。

雨が入らない構造でも、内部の湿気と温度変化によって結露が起こります。日東工業は引込口からの湿気や外気温の急低下による事例を示しており、設置環境と湿気の経路を分けて対策を検討します。

すべての機器へ同じ操作盤を付けるより、試運転や現地確認の頻度が高い機器から必要性を評価します。機器自体に操作器がある場合は機能の重複を調べ、中央から必要な監視まで含めて比較します。

導入・試運転で決めておくこと

導入時はボタンの種類から決める前に、機器の運転シナリオを整理します。誰がどこで起動し、何を見て停止し、作業後にどの状態へ戻すかを書くと、必要な操作と表示を絞り込めます。

信号点数と電源の境界をそろえる

例えば一台につき起動、停止、現場選択、中央選択の4入力と、運転中・故障の2出力を設けます。これは主盤のPLCから見た説明用の点数で、安全回路や通信方式は別に設計する条件です。

同じ切替状態でも、一接点で表すか、現場と中央の二接点で表すかにより点数は変わります。上の24点をケーブルの芯数へそのまま置き換えず、共通線や電源線を含む結線図で数えます。

接点を受ける側の電源と電圧も、相手側との取り決めが必要です。無電圧接点と有電圧接点を区別し、表示灯の電源を含めた負荷はパワーサプライの容量選定へ反映します。

切替と再起動を組み合わせて試験する

試験では現場・中央それぞれの起動と停止だけでなく、選ばない側の起動禁止も調べます。運転中や停止中の切替、電源復帰、保護停止からの復帰など、状態が変わる場面を試験項目にします。

図5：残った中央要求を、そのまま再起動へつなげない例

安全上、新しい起動操作を要求する設計例。実機の挙動を受入れ試験で確かめます。

高い線をONとして示す例です。切替時点は中央要求ONでも停止を維持し、要求OFFを確認した後の新たなONで運転します。安全機能のリセットと機器の起動も区別します。すべての設備でこの波形になるという仕様ではありません。

非常停止の解除は再起動の許可を整える操作であり、機器を起動する操作とは区別します。厚生労働省の指針は解除による即時再起動を防ぐよう示しており、保護停止後も復帰条件に応じて再起動を管理します。

試験記録には、操作前の選択位置、入力した指令、機器の動き、表示結果を残します。「起動できた」だけで終わらせず、禁止した指令で起動しなかったことも証拠にすると引渡し後の照合に使えます。

受入れ試験の場面	確認する結果
現場を選択して起動	許可条件の成立時に現場指令で起動し、中央起動では動かない
中央を選択して起動	許可条件の成立時に中央指令で起動し、現場起動では動かない
起動と通常停止を同時入力	仕様で有効な停止が起動に優先し、対象が停止する
運転中に操作場所を切替	停止するか運転を継続するか、承認した切替仕様と一致する
中央要求ONのまま中央へ戻す	図5の設計例では停止を維持し、要求OFF後の新たなONで起動する
現場／中央の各選択で非常停止	定めた範囲が停止し、解除だけでは再起動しない
停電復帰・保護停止からの復帰	承認した復帰条件を満たし、危険な自動再起動が起きない
選択・運転・故障の表示	各信号が実際の状態に対応し、必要な現場表示と中央監視へ届く

復帰後の状態を中央と現場でそろえる

試運転終了時は対象機器を停止し、残っている指令や警報、切替位置を記録して引き継ぎます。中央担当と操作権の受渡しを確認し、次に誰が起動するかが曖昧な状態を残さない運用にします。

清掃や分解で危険箇所へ立ち入る場合は、所定の手順で動力源を遮断し、施錠などで再投入を防ぎます。圧力や重力などの残留エネルギーも処置し、安全な状態を確認してから作業を始めます。

現場操作盤のよくある質問

現場操作盤と制御盤は同じもの？

操作盤は人が指令を出す機能、制御盤は運転の条件や順序を処理する機能を指して区別します。両方を同じ筐体へ収める構成もあるため、盤の名称だけで内部の機能までは決まりません。

現場に切り替えると中央で監視できなくなる？

起動の操作権と監視信号は別なので、現場運転中も中央で状態を監視する設計にできます。選択位置と運転・故障を返す信号を用意し、監視を続けたい項目を信号リストで定めます。

現場／中央スイッチがあれば一人で試運転できる？

スイッチの有無だけでは決まりません。死角や連動設備、危険区域への立入りを含めて作業体制を定め、必要な監視人や中央との連絡は維持します。

中央から動かないときは何を見る？

現場選択のままになっていないか、起動許可と保護状態、指令と実際の運転状態を順に照合します。現場切替の解除だけで直ると決めず、故障表示や試験記録から指令が止まった位置を特定します。

停止ボタンと非常停止ボタンは兼用できる？

通常停止用ボタンを、そのまま非常停止用として兼用できるとは判断できません。非常停止はリスク評価で決めた対象と停止方式に従い、専用の操作機器と必要な回路、復帰条件まで設計します。

まとめ

現場操作盤の価値は、箱を増やすことより、必要な場所で安全に操作できることにあります。対象機器ごとの試運転と保守の場面を描き、操作権・表示・復帰の取り決めまで一緒に設計すると使いやすくなります。
