パワーサプライとは？交流を直流に変える原理と方式、容量・温度・起動の選定

パワーサプライとは、機器が必要とする電力を供給する電源ユニットです。制御盤では、交流100Vや200Vを直流24Vなどへ変換し、PLC、センサー、リレーへ安定した電源を渡す機器として使われます。

選ぶ際は出力電圧とワット数だけでなく、起動時の電流、盤内温度、配線の電圧降下も関係します。通常運転では足りるのに起動しない、周囲が暑いと止まる、といった問題を仕様の条件へ結びつけて考えます。

この記事では用語、交流を直流へ変える原理、リニア方式とスイッチング方式、使用例と選定の順で説明します。入力と出力の境界、効率と力率、整流と安定化を分けると、電源の仕様書を読みやすくなります。

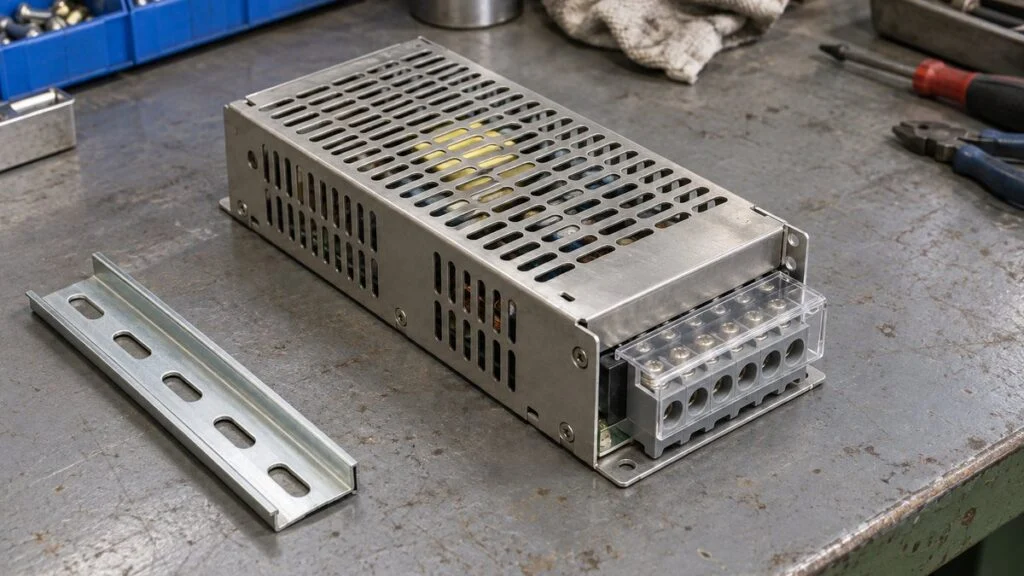

パワーサプライとは？

広い意味のパワーサプライは、必要な形の電力を負荷へ供給する装置を指します。交流を直流へ変えるAC/DC電源のほか、直流を別の直流電圧へ変えるDC/DCコンバータなども含まれます。

ここで中心に扱うのは、商用交流を受けて直流を供給するAC/DCの直流安定化電源です。入力側の電圧や負荷の電流が変わっても、規定の範囲で出力電圧を保つように働きます。

制御盤の直流24Vは、制御機器を動かす電力をまとめて供給する用途でよく使われます。各機器の定格電圧と許容範囲を一覧にして、必要な電源系統ごとに負荷を整理します。

図1：交流を受けて、負荷へ直流電源を配る

制御盤内の電源系統の例です。パワーサプライの出力と、センサーが出す4〜20mAなどの測定信号は役割が違います。

※電源の役割を示す模式図です。分岐保護、接地、端子、極性は省略しており、そのまま結線図として使うものではありません。

電源が止まると、その先につながる複数の制御機器が同時に停止する場合があります。負荷をどこまで一台へまとめるか、異常時にどの機能を残すかを考え、制御盤の仕様と設計手順へ反映します。

パワーサプライにおけるキーワード

電源の仕様では、入力と出力の値が並ぶため、どちら側の条件かを分けることが出発点です。AC（Alternating Current）とDC（Direct Current）、一次側と二次側、効率と脈流を順に整理します。

AC100Vは実効値で、正弦波のピークは約141V

商用電源のAC100Vという値は、通常は実効値を表します。正弦波なら最大値は実効値の√2倍なので約141Vとなり、入力の定格と回路内部の瞬間的な電圧を同じ値と考えないようにします。

直流出力にも周期的な電圧変動や高周波ノイズが重なり、波形に細かな揺れが現れます。負荷の機器が許容する電圧範囲とリップル・ノイズを、電源の測定条件付きの仕様で確認します。

一次・二次という呼び方は絶縁トランスを含む構成を理解する際に便利ですが、非絶縁回路では境界を誤解しないことが重要です。低い出力電圧だから商用電源から安全に分離されている、と判断してはいけません。

効率と力率は、違う割合を表す

効率は出力電力を入力電力で割った値で、変換中に失う電力の割合を考える指標です。24Vで3Aを供給するなら出力は72Wで、効率90%という仮定では入力が80W、損失が8Wになります。

力率は交流の電圧実効値と電流実効値の積に対して、有効電力が占める割合です。入力電流の見積もりには、電力変換の損失を表す効率と、交流側の力率をそれぞれ使います。

入力100V、効率90%、力率0.8で72Wを出す単相の例なら、入力電流は約1Aです。72Wを100Vで割った0.72Aだけでは、損失と力率を反映していないため、入力電流を小さく見積もります。

入力電流の波形が正弦波からひずむ場合もあり、位相差だけで力率を説明できない場合があります。高調波が工場へ与える影響も踏まえ、入力電流や対策を仕様書で確認します。

パワーサプライの原理

交流から必要な直流を作るには、電圧の変換、整流、平滑、安定化などの働きが必要です。絶縁が必要な構成ではトランスなどを用い、方式によって処理の順序や回路の作り方が変わります。

整流は、ダイオードなどを使って電流の向きを一方向へそろえる働きです。整流後には電圧の山と谷が残るため、制御機器へ一定の電圧を供給するには、その変動を抑える処理が続きます。

半波整流は交流の一方の半周期を使い、全波整流は両側の半周期を同じ極性へ変えます。全波では充電する機会が多くなるため、同じ条件の半波より平滑後のリップルを抑えやすくなります。

図2：整流して向きをそろえ、平滑して変動を減らす

左から交流、全波整流した脈流、コンデンサで平滑した波形の模式図です。安定化回路で電圧を制御する段階は、この図とは別にあります。

コンデンサは電圧が高いときに電荷を蓄え、電圧が下がる間に負荷へ供給して変動を小さくします。負荷電流や容量で放電中の電圧の下がり方が変わるため、平滑後もリップルが残ります。

安定化は、負荷や入力が変わったときにも出力を規定の値へ近づけるための働きです。線形の制御素子で電圧差を調整する方法と、スイッチングの時間比などを制御する方法では、損失や回路構成が異なります。

出力の状態を制御回路へ戻す帰還も、電圧を保つための重要な要素です。調節計が測定値と目標値を比べる仕組みのように、変化を検出して操作を修正する考え方が使われます。

パワーサプライの方式

代表的な方式はリニア方式とスイッチング方式で、原理と得意な条件が異なります。制御盤で広く使われるスイッチング電源も、製品ごとのノイズ、寿命、効率のデータから用途への適合を判断します。

リニア方式

絶縁型AC/DCのリニア電源では、まず商用周波数のトランスで電圧を下げ、入力と出力を絶縁する構成が代表例です。その後に整流と平滑を行い、線形の安定化回路で必要な出力電圧へ調整します。

トランスの巻数比は交流電圧の変換へ使われますが、その二次電圧だけで最終の直流電圧は決まりません。整流素子の電圧降下、平滑後の変動、安定化回路に必要な余裕が関係するためです。

図3：リニア方式は、平滑の後に安定化する

絶縁型リニア電源の代表構成です。部品の形と役割を示すため、保護部品や細かな配線は省略しています。

線形の制御素子では、入力と出力の電圧差に電流を掛けた分が損失の目安になります。電圧差が大きい状態で大電流を流すと発熱が増えるため、放熱や効率の面で不利になる場合があります。

また50Hz・60Hzで使うトランスは、高周波用に比べて大きく重くなりやすい部品です。昔のACアダプタが重かった理由の一つで、方式を見分ける際は仕様書の回路構成も手掛かりになります。

一方で、スイッチングノイズを抑えたい回路などでリニア方式が選ばれることもあります。測定回路などの低ノイズ用途では、負荷の要求と電圧差、電流、放熱条件を軸に選ぶ方式です。

スイッチング方式

スイッチング方式は、トランジスタやFETを高速でON/OFFし、その時間比などを制御して電力を変換します。絶縁型AC/DCでは入力を整流・平滑し、高周波へ変換してからトランスを通す構成が代表例です。

トランスの二次側では再び整流し、コンデンサやコイルなどで平滑して負荷へ渡します。出力電圧を検出した制御回路がスイッチングを修正するため、入力や負荷が変わっても規定の出力を保ちます。

図4：高周波へ変えて、小型のトランスで絶縁する

絶縁型スイッチング電源の概念構成です。点線はトランスの一次・二次間と帰還経路の絶縁を示し、帰還線上の白い部品はフォトカプラ等です。

※PFC、EMIフィルタ、保護回路、細かなスイッチング方式は省略した代表例です。電源を開いて測定する手順を示す図ではありません。

高周波用のトランスを使えるため、小型・軽量化しやすいことが特徴です。スイッチとして動かす素子の損失を抑え、高い変換効率を得やすい一方、スイッチング損失や磁性部品の損失などは残ります。

単純な整流平滑回路なら、入力のピーク付近までコンデンサが充電されます。実際の内部電圧を決める際は、負荷による放電と回路内の電圧降下、PFC（力率改善回路）の構成も考慮します。

高速で電圧や電流を切り替えるため、伝導ノイズや放射ノイズへの配慮も必要です。ノイズフィルターの役割と、電子機器のEMC対策を踏まえて配置と配線を決めます。

非絶縁のスイッチング方式もありますが、トランスがないから安く小さくできるという理由だけで選びません。商用電源から触れる部分まで、どのように絶縁と保護を確保するかを装置全体で設計します。

パワーサプライの使用例

身近な例はスマートフォンやノートパソコンのACアダプタです。必要な直流電圧へ変換するだけでなく、対応する負荷や接続方式に合わせ、保護や電源の制御を含む製品があります。

制御盤では、PLCやセンサー、リレー、表示器などの制御用電源に使われます。制御機器の入出力信号に必要な電源と、測定信号そのものを区別して系統を整理します。

たとえば圧力伝送器の電源はDC24Vでも、その出力信号が4〜20mAという構成があります。電流信号を受ける回路とは役割が違うため、電源の24Vを信号端子へ誤接続しないようにします。

電磁弁やリレーなどの負荷を同じ電源へまとめると、動作時の電流変化が他の機器へ影響する場合があります。機器ごとの電流と動作のタイミングを整理し、電源分離や保護の分岐が必要かを検討します。

停電時も制御や記録を残したい用途では、通常の電源だけでなく蓄電や切替えの機能が必要です。UPSの役割と容量選定を参照し、どの機器を何分動かすかという要求を先に決めます。

ACアダプタの待機電力を抑える場合は、無負荷や軽負荷での消費電力が選定の軸になります。定格負荷時の効率と区別して、無負荷時の消費電力や軽負荷効率、停止機能のデータを比較します。

パワーサプライの選定

選定では、入力、出力、負荷の起動、周囲温度、ノイズ、絶縁、保護、保全を順に確認します。小型化や費用の優先順位は、設備に必要な電気的条件を満たした候補の中で比較します。

負荷の電流を合計し、運転条件ごとに容量を見る

まず各負荷の定格電圧と消費電流を一覧にし、同時に動く組合せで合計します。常時動く機器と間欠負荷、将来追加する負荷を分けると、運転中の最大値と余裕の根拠を説明できます。

24Vで合計2.5Aを使うなら、負荷電力は60Wです。説明用に負荷率80%以下を目標とするなら定格75W以上が計算上の候補になりますが、80%は全製品へ共通の規定ではなく、設計上の仮定です。

図5：出力容量、効率、温度条件は別々に計算する

数値は選定手順を示す仮定です。定格容量を満たしても、ディレーティングと起動条件を通るかを続けて確認します。

24V・3Aの負荷、効率90%の例

P_out ＝ V_outI_out ＝ 24 × 3 ＝ 72 W

P_in ＝ P_outη ＝ 720.90 ＝ 80 W

P_loss ＝ P_in − P_out ＝ 80 − 72 ＝ 8 W

定格100Wが使用条件で70%までとなる仮定

P_available ＝ P_ratedd ＝ 100 × 0.70 ＝ 70 W

必要72 W ＞ 使用可能70 W → この条件では不足

Pの添字out：出力、in：入力、loss：損失、available：使用可能、rated：定格（各電力の単位はW）。V_out：出力電圧［V］、I_out：出力電流［A］。η＝0.90は効率、d＝0.70は使用可能な出力の比率（説明用の仮定）です。

電源の出力電圧を上げられる機種でも、電流と電力の両方に定格があります。電圧を調整した後は、その電圧と実電流の積が許容電力を超えないかを確認し、ワット数だけの見落としを防ぎます。

起動時は入力側と負荷側の二つの電流を見る

入力側の突入電流は、投入時に電源内部のコンデンサを充電する際などに流れます。定常入力電流より大きくなる場合があるため、複数台を一度に投入する設備ではブレーカやヒューズの特性と照合します。

一方、出力側の負荷にも起動電流があり、電源の過電流保護へ入ると電圧が立ち上がらない場合があります。通常の合計電流だけでなく、起動電流の大きさと継続時間、保護の特性を合わせて確認します。

ピーク出力に対応する製品でも、時間、周期、温度などの条件が付いています。一瞬なら定格を超えてよいと一般化せず、実負荷の起動と仕様のピーク条件が対応しているかを確認します。

盤内温度と取付方向で使用できる容量が変わる

ディレーティングは、温度や取付条件に応じて使用できる負荷を制限することです。周囲温度が高い、通風が悪い、指定と違う方向へ取り付けると、定格出力をそのまま使えない場合があります。

周囲温度は工場の室温だけでなく、電源の周りの盤内空気温度として考えます。隣接する発熱機器や盤の換気、電源自身の損失を見て、指定の間隔と取付方向で熱を逃がせる配置にします。

電解コンデンサなどの寿命は、周囲温度と負荷による内部温度上昇の影響を受けます。メーカーの寿命条件と交換の目安を読み、通風を妨げる埃やファンの状態を含めた保全計画を立てます。

負荷端の電圧とリップルを確認する

電源端子が24Vでも、負荷までの配線に抵抗があれば電圧は下がります。往復の合計抵抗0.2Ωへ3Aが流れる例では0.6V下がるため、負荷側は23.4Vとなり、その機器の許容範囲と照合します。

同じ配線では電流の二乗に比例する損失も生じ、この例では1.8Wです。制御盤の内線・外線と端子台を確認し、電線長、太さ、接続状態を含めて負荷端の条件を満たします。

リップルとノイズは測定帯域やプローブ接続などで見える値が変わります。仕様書の条件と違う測り方で合否を決めず、受信機器の要求と、メーカーが定める測定方法を対応させます。

出力電圧が下がったときは、電源故障だけでなく、過負荷、起動、配線降下、入力低下が候補です。テスターによる電流測定の接続も踏まえ、安全な測定条件を確保して原因を分けます。

入力低下と停電時の保持時間を運転条件へ合わせる

出力保持時間は、入力がなくなった後にも規定の出力を保てる時間を表す仕様です。入力電圧や負荷率を併記したデータから、設備の運転条件に対応する値を選び、必要な継続時間と照合します。

瞬時電圧低下でPLCが再起動する場合は、入力の変動と電源出力、PLC側の許容条件を同じ時刻で調べます。入力が戻っても出力の再立上がりに時間がかかる場合があるため、低下した時間だけで影響を見積もりません。

長時間の運転継続が必要なら、保持時間の大きい通常電源を選ぶだけでは要求に届かないことがあります。バックアップユニットやUPSを含めて構成し、停止までに保存するデータや安全な終了動作を整理します。

また入力側に発電機などを使う設備では、電圧の範囲だけでなく周波数や波形の条件も確認します。安定した商用電源と同じ前提で選ばず、起動や切替えを含む実際の供給条件をメーカーへ提示します。

保護・絶縁・増設の方法を仕様で決める

過電流保護は電源自身を守るための機能で、すべての細い分岐配線や負荷を保護するとは限りません。出力分岐の保護と配線の許容電流を別に検討し、内蔵保護があるから追加確認不要とはしません。

入力の接地や漏れ電流も、設置する台数と機種の条件で確認します。接地と漏電遮断器の役割を踏まえ、指定の接地端子と装置全体の保護を対応させます。

電流を増やすための並列運転は、対応機種と指定の接続条件で行います。一般の電源を単純につなぐと一台へ電流が偏る場合があるため、電流バランスや機種の組合せを確認します。

冗長運転は一台の異常でも供給を残すことが目的で、容量を足し合わせる運転とは分けます。一台が止まった後でも残る電源で必要な負荷を賄えるか、逆流防止や監視の構成も含めて設計します。

電源を切っても内部に電荷が残るため、分解したり内部へ触れたりせず、故障時はメーカーへ点検を依頼します。電源隔離と残留エネルギーの処理は設備と機器の指定手順に従います。

パワーサプライのよくある質問

パワーサプライは全て交流を直流に変える装置ですか？

広い意味ではDC/DCなども含むため、すべてがAC/DCとは限りません。制御盤の直流安定化電源を選ぶときは、入力の種類と電圧、必要な出力の電圧・電流を分けて指定します。

24Vで3A必要なら72W電源で十分ですか？

計算上の通常負荷は72Wですが、それだけで使用可能とは決まりません。温度と取付方向によるディレーティング、起動電流、負荷変動、配線降下を確認し、実条件で成立する容量を選びます。

スイッチング方式なら発熱やノイズはありませんか？

高効率化しやすい方式でも損失はあり、スイッチングに伴うノイズも生じます。効率の条件と発熱、リップル・ノイズ、設置方法を個別の仕様で確認し、方式名だけで性能を決めません。

電流が足りなければ電源を二台並列にできますか？

並列対応の有無と、指定された機種・接続・調整条件を仕様書で照合します。容量を増やす並列運転では電流の分担を調整し、一台の故障に備える冗長運転では残る電源の容量を確保します。

無負荷なら入力電力はゼロになりますか？

制御回路などが動くため、無負荷でも消費電力が残る機種があります。待機電力は定格負荷時の効率とは別の条件で確認し、実際に使う状態の仕様と比較します。

まとめ

入力と負荷の条件を一覧へまとめ、各条件を満たす機種を比較すると、選定の根拠が明確になります。定格値だけで終わらせず、使用温度での容量と起動時の動作まで確認し、安定した供給につなげます。
