Rc(PT)とNPTの違いは？R・Rp・Gの意味と管用ねじの見分け方

RcとNPTは、どちらも配管へ使うテーパねじですが、ねじ山の角度や寸法体系が違い、互換性はありません。呼びサイズが同じでも、ねじ込めそうという感触だけで組み合わせないことが基本です。

日本の図面で見るR・Rc・Rpと旧表記PT、海外機器で見るNPTやBSPTは、記号を分けると整理できます。おねじかめねじか、テーパか平行か、どこでシールするかを順に確認します。

接続口を指定するときは「1/4」などの呼びに、規格記号とおねじ・めねじの区別を添えます。交換部品は相手側の仕様と対にして選び、変換継手を挟む場合には両端をそれぞれ指定します。

Rc(PT)とは

Rcは、JIS B 0203の管用テーパねじで、テーパめねじを表す記号です。同じ系統のおねじはRと表し、対応する組合せでねじ込んで接続します。ISO 7-1系のねじとして、国内の配管や計器の接続口で見かけます。

テーパとは先に向かって細くなる形で、ねじ込み位置によって相手とのかみ合いが変わります。平行ねじのように軸方向で基本の径が一定の形とは異なり、測る位置でも径の値が変わります。

R・Rc・Rpは、おねじ・めねじと形状を分ける記号

Rはテーパおねじ、Rcはテーパめねじ、RpはRおねじと組み合わせる平行めねじです。Rpは平行形状でも管用テーパねじの組合せに使うため、平行であることだけを理由にGと同じ扱いにはできません。

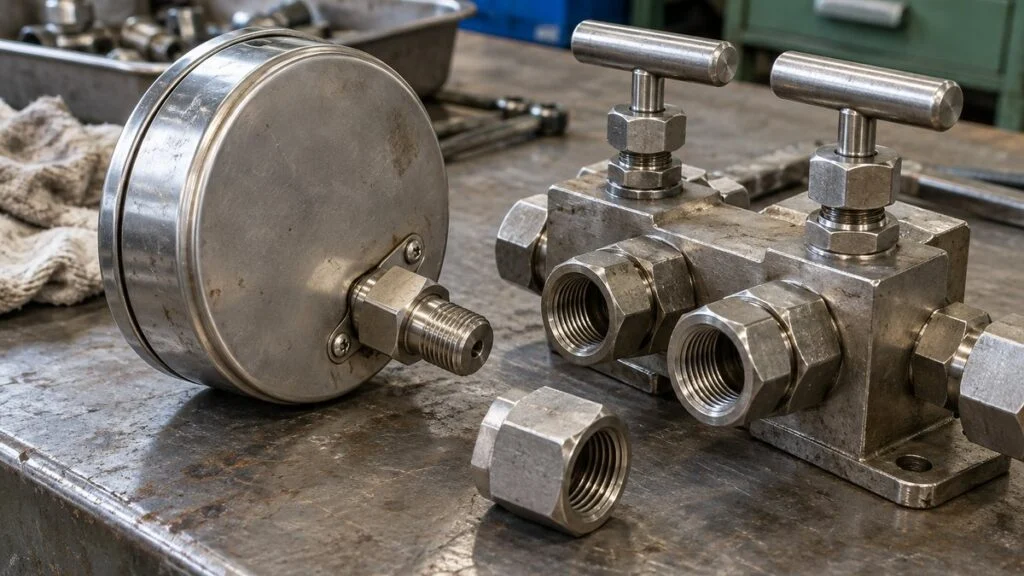

圧力計の接続口がR1/4なら、相手がRc1/4など対応するめねじかを確認します。部品表に「1/4」としかない場合は規格とおねじ・めねじが不足しており、呼びだけでは発注仕様が決まりません。

図1：Rのおねじと、Rc・Rpのめねじ

青線はねじ面の包絡線です。Rcは奥へ向かって内径が小さく、Rpは平行形状で、どちらも対応するRおねじを相手にします。

※包絡線でテーパ/平行を比較した模式断面で、ねじ山の実寸・加工形状は省略しています。

これらのねじは、流体を閉じ込める配管接続として、ねじ部でシールする組合せに使います。実際には指定のシールテープやシール剤などを用い、材質と流体に適した方法で密封することが必要です。

管用ねじと通常のボルト用ねじは、使う目的も呼びの読み方も異なります。M8などのメートルねじと寸法体系を混同せず、ねじ込み・フランジ・溶接の使い分けの中で接続方法を選びます。

PTは旧表記で、おねじにもめねじにも使われた

PTは従来JISの管用テーパねじの記号で、JIS B 0203の附属書にも規定されています。おねじとめねじの両方に使われるため、「PTはRcの別名」とだけ覚えるとおねじ側のRを見落とします。

資料によってR(PT)、Rc(PT)という表記があるのは、形状と旧記号を対応させているためです。従来の平行めねじPS、管用平行ねじPFにも別の対応関係があり、PT・PS・PFを一つにまとめないようにします。

旧図面では規格の版とねじの性別を読み、対応する検査ゲージを選びます。OSGの説明では、PT用は一つの切欠き、R用は二つの切欠きが示す範囲で管端位置を判定します。

機器を交換するときは、現品の刻印と元の注文仕様、接続図を照合して規格を確かめます。図面と現物が違えばどちらかを推測で採用せず、製作図と完成図の役割も踏まえて状態を整理します。

呼び1インチは、外径25.4mmの意味ではない

管用ねじの呼びサイズは、ねじの外径をそのままインチ換算した数字ではありません。R1の基準径位置における外径は約33.249mmで、呼びが1インチでも外径25.4mmのねじではありません。

さらにRはテーパなので、先端と基部では測定値が変わります。「R1なら外径がどこでも33mm」と覚えるより、規格表のどの径と位置を見ているかを確認する方が、現品照合に使えます。

配管の呼び径と実際の内径も同じ数値とは限らず、肉厚によって流路が変わります。ねじの呼びと流路の大きさを分け、流量と配管内径から流速を求める計算には実際の内径を使います。

NPTとは

NPTは米国系の管用テーパねじで、ASME B1.20.1に規定されるねじです。R系と同様に配管や計器の接続へ使われますが、ねじ山の角度は60°で、R系の55°とは異なります。

呼びサイズはインチで表され、NPT1/4などの仕様を海外の計器や弁で見かけます。生産国だけで規格を決めつけることはできないため、国内向け製品でも注文形式と接続口の指定を確認します。

山の角度とテーパの勾配は別の寸法

55°や60°は、軸を含む断面で見たねじ山の両側面が作る角度です。一方、テーパの勾配はねじ全体の径が軸方向にどう変わるかを示し、この二つを同じ角度として扱わないことが大切です。

R・RcとNPTは、直径の変化と軸方向長さの比がいずれも1:16です。ねじ山角度や山数、径、山頂と谷底の形状も規格ごとに定まるため、同じテーパでも混用できません。

図2：55°と60°は、ねじ山の断面角度

角度を区別するため一山を拡大しています。実際のねじ山頂・谷底の丸みや切落し、公差は簡略化しています。

径のテーパ1:16は、軸方向の長さ16に対して径の差が1になる関係を意味します。片側面の傾きやねじ山角度とは別なので、図面に書くときも何の寸法か分かる注記を添えます。

NPSやNPTFを、NPTの別名にしない

米国系の平行管用ねじには、NPSMやNPSCなど目的と組合せの異なる種類があります。「NPSなら全て同じ平行ねじ」と省略せず、製品に指定された完全な記号と接続方式を確認します。

NPTFはASME B1.20.3のドライシールねじで、山頂と谷底の接触による密封を狙う設計です。NPTとは山頂と谷底の寸法条件が違うため、呼びや山数だけで同一仕様として扱わないようにします。

ねじが似ていても、密封に使う場所が異なる接続は存在します。規格の記号とシール機構を分けて確認する考え方は、ASME・JPI・JISのフランジ規格を選ぶ際と共通します。

Rc(PT)とNPTの違いは

主な違いは、R系の55°とNPTの60°というねじ山角度、呼びごとの山数、各部の寸法です。両者の呼びが同じでも正規の組合せにはならず、必要なら規格を変換する専用継手を使います。

比較項目	R・Rc・Rp系	NPT
主な規格体系	JIS B 0203・ISO 7-1系	ASME B1.20.1
ねじ山角度	55°	60°
テーパ	R・Rcは1:16、Rpは平行	1:16
性別の表し方	R：おねじ、Rc/Rp：めねじ	NPTだけでなくmale/femaleの指定を確認
旧表記など	PT・PSの表記が残る	NPTF・NPSMなどとは区別
相互の互換性	R系とNPTは互換性なし。呼びや山数が同じでも混用しない

山数が同じ1/2・3/4でも互換性はない

R系とNPTは、すべての呼びで山数が違うわけではありません。1/2と3/4では一インチ当たり14山が共通しますが、山角度や径などが違うため、山数が合ったことを互換性の根拠にはできません。

一方、1/4と3/8はR系が19山、NPTが18山です。長くかみ合うほど山の位置がずれることが分かり、手で数山入った感触だけで規格を確定できない理由になります。

図3：山数の比較では、同じ値になる呼びもある

単位は一インチ当たりの山数TPIです。寸法の合否を判定する表ではなく、規格識別のための比較です。

呼び	R系	NPT	読み取り
1/8	28	27	山数が異なる
1/4・3/8	19	18	山数が異なる
1/2・3/4	14	14	山数が同じでも山形・径は異なる
1	11	11.5	山数が異なる

一インチ当たりの山数からピッチを求める

p ＝ 25.4n

呼び1/4の数値を代入して比較

p_R ＝ 25.419 ≒ 1.3368 mm

p_NPT ＝ 25.418 ≒ 1.4111 mm

p：隣り合う山の軸方向の間隔［mm］。n：一インチ当たりの山数［山/in］。添字R・NPTはねじの種類。1インチ＝25.4mm。数値は小数第4位へ丸めています。

ピッチゲージを当てると山の間隔を比較できますが、ゲージの種類と山形も合わせる必要があります。とくに1/2・3/4は外観が近いため、図面、刻印、メーカー仕様と照合し、測定だけで無理に断定しません。

ノギスで外径を測る方法も候補を絞る助けになりますが、テーパの測る位置や摩耗に影響されます。識別用の寸法表を、そのまま製品の合否検査基準へ転用せず、規定されたゲージや検査方法を使います。

BSPTとBSPPは、TとPまで確かめる

BSPTは英国系の管用テーパねじを指す呼称で、ISO 7-1系との対応を確認する際に見かけます。ただし「BSP」とだけ書かれた仕様では、テーパか平行かや接続端の条件が確定しません。

BSPPは平行管用ねじを指し、ISO 228-1系のGねじと関連する呼称です。BSPTと文字が似ていてもシール方式が違う場合があるため、製品の接続図と適用規格まで見て組合せを決めます。

海外製の計器を国内配管へ組み込む場合も、接続図でR・Rc・Rp・Gを読み分けます。BSPという略記しかなければ、メーカーへ適用規格とシール方式を照会して仕様を埋めます。

Gねじは端面やOリングなど、設計された面で密封する

Gは管用平行ねじで、ねじ部の締まりだけによる密封を目的としたR系の組合せとは異なります。接続端に設けたガスケットやOリング、座面など、設計されたシール機構と組にして使います。

GおねじをRcめねじへ入れる、RおねじをGめねじへ入れるといった組合せを、呼びが同じだからと採用しません。専用の設計で異種接続が指定される場合を除き、規格とシール機構の適合を確認します。

図4：ねじ部シールと、端面シールは場所が違う

左はRとRc、右はGねじの端面ガスケットを使う接続例です。青色が密封位置で、右図のガスケットはおねじ側の肩とめねじ側の端面に挟まれています。

※ねじ山と寸法を省略した模式断面です。右図はG接続の一例です。

ねじが締まる感触があっても、必要なシール面が接していなければ漏れを防げません。フランジのFF・RFとパッキンの組合せと同じく、機械的に取り付くことと密封が成立することを分けます。

Oリングなどを使う接続なら、流体、温度、圧力に合う材質と、相手側のシール面が必要です。ヘルール継手のガスケットと組付けも参考に、ねじ記号以外の条件を図面へ残します。

交換と発注は、両端の規格を個別に照合する

変換継手を使う場合には、片側をR1/4おねじ、もう片側をNPT1/4めねじなどと明記します。「1/4変換」だけでは方向や性別が分からず、届いてから両端ともおねじだったという手配違いにつながります。

ねじの規格が合っても、継手本体の耐圧、材質、温度範囲が設備に合うとは限りません。小さな変換部品も流体を保持する配管の一部なので、計器や弁と同じ使用条件で確認します。

異なる材質の組合せやステンレスの締結では、腐食や焼付きへの配慮も必要になります。ステンレス配管の焼付きや熱膨張を踏まえ、ねじ山へ無理な力を加えない施工方法を選びます。

材質変更を伴う交換なら、強度だけでなく薬液や環境との適合も確認します。鉄配管とステンレス配管の選び方のように、使用条件と保全を含めて仕様を決めます。

図5：刻印・図面・注文仕様を一組で確認する

現物がはまりそうかという判断から、規格とシールの条件へ戻すための照合表です。仕様が不明なら、締め込む前に確認します。

確認欄	記録する例	見落とすと起こること
規格と性別	R1/4おねじ、NPT1/4めねじ	同呼びの異規格や性別の手配違い
テーパ・平行	Rc、Rp、Gを区別	密封位置を取り違える
シール方法	指定テープ・液状材・座面/Oリング	締まっても流体が漏れる
使用条件	材質、流体、圧力、温度	ねじ以外の部位が不適合になる
根拠と版	現品刻印、接続図、型式、取扱説明書	旧表記の推測が次の交換へ残る

締付け回数やトルクは、呼び、材質、シール材、接続品の指定によって変わります。異規格を工具で押し込んだり、漏れを止めるためだけに締め増したりせず、メーカーの組付け条件へ戻って確認します。

樹脂めねじなどでは、テーパおねじのねじ込みで相手が拡がり、破損につながることがあります。クボタケミックスも給水栓用継手でこの危険を説明しており、指定の締付け条件を守る必要があります。

シールテープや液状材も、規格違いを補う材料ではありません。先端の流路へはみ出した材が計器へ入ることを防ぎ、ストレーナで対処する異物を施工時に増やさないようにします。

交換作業では、流体を止めたことと残圧がなくなったことを別に確認します。設備の隔離とロックアウト・タグアウトに従い、接続を緩める前に安全な状態を作ります。

組付け後は指定の方法で漏れや機能を確認し、接続口と変換継手の仕様を記録します。後から現物だけで識別し直す負担を減らすため、刻印が見える写真と図面の更新を一緒に残します。

管用ねじのよくある質問

RcとPTは完全に同じ意味ですか？

Rcはテーパめねじの現行記号で、PTは従来のおねじ・めねじに使われた記号です。カタログのRc(PT)という併記はありますが、PTだけから性別や検査条件まで同一と判断せず、図面の適用規格を確かめます。

NPT1/2とRc1/2は14山なのでつながりますか？

同じ14山でも山角度や径などの条件が違うため、正規の組合せにはできません。途中まで入る場合があっても適合の証拠にはならず、必要なら両端の規格が指定された変換継手を使います。

RpとGはどちらも平行なので同じですか？

RpはRおねじと組み合わせる平行めねじで、Gは別の管用平行ねじの体系です。平行という形状だけで交換せず、ねじ部、端面、ガスケットなど、どこでシールする設計かを確認します。

ノギスとピッチゲージだけで規格を確定できますか？

候補を絞る助けにはなりますが、似た寸法の規格や摩耗した現品では確定できない場合があります。刻印、型式、接続図を照合し、必要に応じて指定のゲージやメーカーの判定を使います。

シール材を多く付ければ違う規格でも使えますか？

シール材を増やしても山形や径の違いは直らず、異規格のねじを接続する対策にはなりません。接続規格を合わせたうえで、指定されたシール材と量、締付け条件を守って組み付けます。

まとめ

管用ねじは「呼びが同じ」から一歩進み、規格、性別、形状、シール位置を分けると選びやすくなります。交換前の照合と組付け後の確認を記録し、適合する部材を確実に手配できる状態へ整えます。
