ボイラーの制御で重要な3つのポイント｜水位・燃焼・安全装置の仕組みと見方

ボイラー制御とは、必要な蒸気を供給するために給水量や燃焼量を調整する仕組みです。水位、燃焼状態、安全装置の三つを押さえ、通常の調整と異常時の燃料遮断を区別します。

給水の自動調整には低水位保護を、燃料と空気の比率調整には火炎監視を組み合わせます。検出器の測定から制御器の演算、弁やポンプの動作までを追うと、各機能の役割を整理できます。

この記事では蒸気ボイラーを中心に、水位・燃焼・安全装置の役割と、運転記録の確認点を説明します。水位の図は胴やドラムに水面を持つ構造の例で、単管式貫流ボイラーとは検出・保護方式が異なります。

ボイラーの制御で重要なことは？

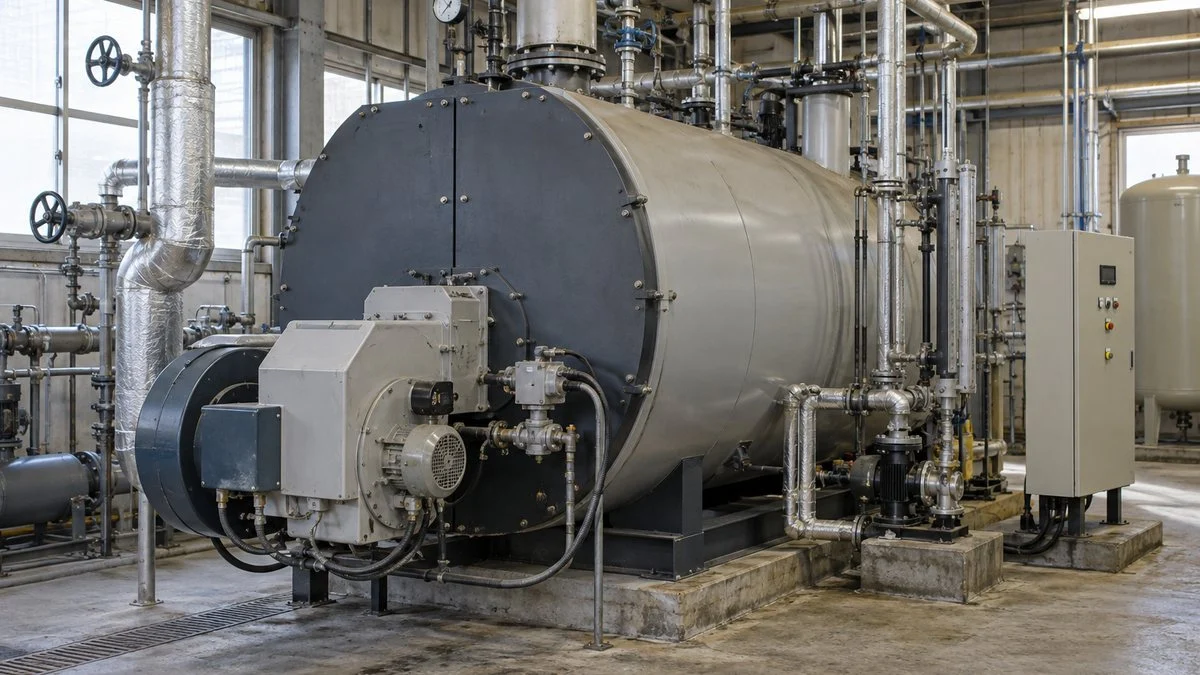

蒸気ボイラーは、水へ熱を加えて蒸気を発生させ、需要側へ送り出す設備です。水が蒸気として出ていく分を補い、負荷に合う燃焼量へ調整し、許容できない状態では燃料を遮断する機能が関係します。

水位は伝熱面の冷却と蒸気の分離、燃焼は熱の供給と排ガス、安全装置は異常時の停止を担います。どれか一つの計器だけを見てよいのではなく、水・蒸気・燃料・空気の各系統を対応させます。

図1：水・蒸気・燃料・空気を一つの系統で見る

胴に水面を持つ蒸気ボイラーの概念図です。水位を保つ給水、需要へ応じる燃焼、異常で止める保護を対応させます。

※構成の理解用で、管配置や計装の実寸、保護回路を示す図ではありません。水管・貫流などでは構造と検出方式が異なります。

通常は蒸気圧力などから必要な燃焼量を決め、負荷の増減へ応じます。ただし圧力を目標へ戻そうとする要求があっても、水位や燃焼の保護条件が満たされなければ、燃料を増やす運転は許可しません。

構造の違いはボイラーの仕組みと種類で確認できます。水管ボイラーと小型貫流ボイラーを比べる際も、共通の目的と機種固有の方法を分けます。

ボイラーの水位

水位が低すぎると、水で冷却されるはずの伝熱面が露出するなどして過熱するおそれがあります。金属の損傷や変形へつながるため、通常の給水調整に加え、危険な低水位で燃焼を止める保護が必要です。

一方、水位が高すぎると蒸気を分離する空間が狭くなり、ボイラー水が蒸気とともに運ばれやすくなります。これがキャリーオーバーに関係し、蒸気品質や下流機器の汚れ、運転不調へ影響する場合があります。

図2：低すぎる水位と、高すぎる水位は別の問題

胴の断面を二つの状態で比較します。実際の正常水位と保護設定は機種が指定する値で、図中の高さを設定値として使うことはできません。

キャリーオーバーは水位だけでなく、負荷の急変や発泡、水質などにも関係します。プライミングとフォーミングの違いを踏まえ、水位を下げれば全て解決するとは考えません。

給水の基本的な方法には、低い設定点で給水を始め、高い設定点で止める二位置制御があります。二位置制御と動作すきまの考え方を使い、ポンプや弁の頻繁な発停を避けながら範囲内へ保ちます。

連続的な水位信号を使い、給水弁の開度やポンプ回転数を調整する方式もあります。水位の変化に応じて給水量を変えるため、二位置と比べて流入量の急変を抑えやすい一方、検出や調整条件が増えます。

図3：二位置は上下の切替え、比例は給水量の調整

水位の変化と給水操作の考え方を比較した模式図です。どちらも検出器・給水系統が正常に働くことが前提で、低水位保護の代わりではありません。

確認点	二位置制御	比例・連続調整の例
測定と操作	下側で開始、上側で停止	水位の偏差に応じて給水量を変える
操作端	給水ポンプの発停、弁の開閉	給水弁の連続開度、ポンプ回転数
注目する状態	動作すきまと発停頻度	応答、弁特性、最低流量、調整
共通の保護	危険な低水位では、給水の制御とは別の目的で燃焼を遮断する

蒸気使用量が急増すると、圧力低下に伴って水中の気泡が増え、見かけの水位が上がる場合があります。実際には水が蒸気として失われていても、単に水位が上がったという信号だけでは給水を絞る方向へ働くことがあります。

蒸気流量を加える二要素制御は、需要の急増を給水操作へ早めに反映する方式です。さらに給水流量を測る三要素制御は、共通給水系などで供給圧力が変わる設備にも使われます。

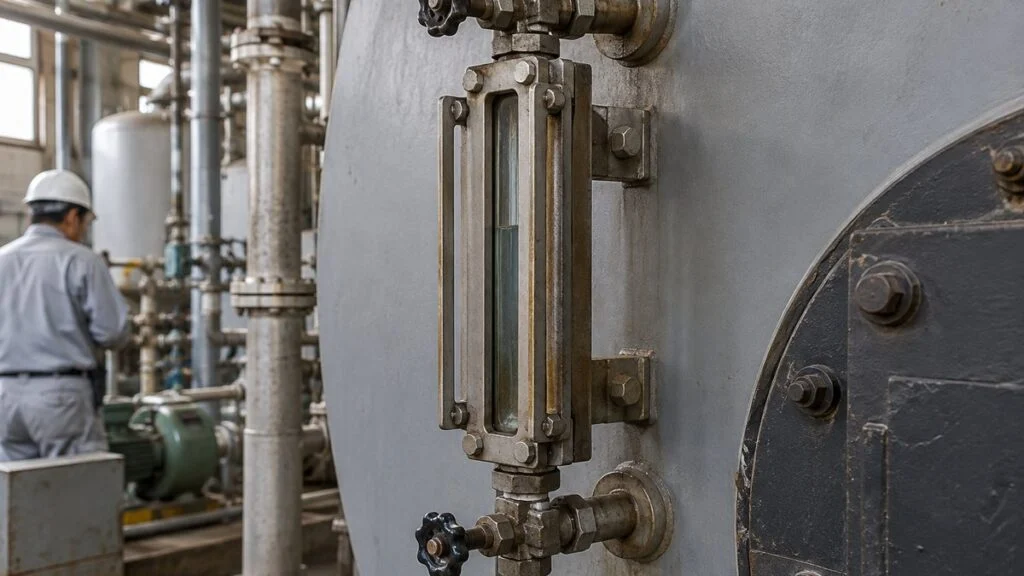

水面計や検出器が動かない、複数の指示が食い違う場合には、実水位の変化以外の原因も考えます。連絡管の詰まりや弁の状態、検出方式を含めて確認し、表示だけが安定しているから正常とは決めません。

給水ポンプが運転中でも、水が必要量入っているとは限りません。給水タンクの水、吸込み条件、弁、ストレーナ、配管抵抗とポンプの状態を確認し、ポンプ運転信号と給水流量を分けて見ます。

水処理やブローも、制御の成立へ影響する周辺条件です。ボイラー水の処理と連続・間欠ブローを合わせて管理し、検出器の汚れや発泡を増やさない状態を保ちます。

燃料の燃焼状態

燃焼量は蒸気需要へ熱を供給するために変えますが、その際に燃料と空気の関係を保つ必要があります。空気が少なすぎると不完全燃焼へ、過剰なら加熱した空気を排ガスとして逃がす損失へつながります。

空気比は、理論上必要な空気に対して実際に供給する空気の割合です。空気比と排ガスO₂濃度の関係を使う際も、燃料、測定基準、空気漏込みなどの条件を確認します。

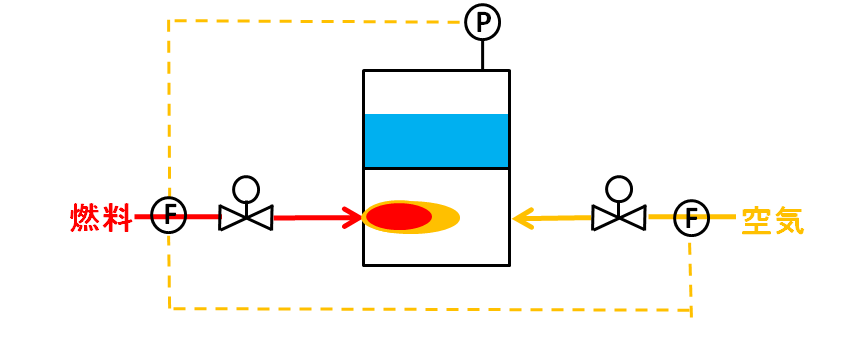

比率制御は、燃料の目標値や測定流量に対応する空気量の目標を決める方法です。燃料と空気の比率制御の設定には、燃料ごとの理論空気量と空気比を反映し、実際の燃焼状態も監視します。

空気量はダンパ開度やファン回転数などで変えますが、開度と実際の空気量は同じ量ではありません。ファン、炉内圧、配管抵抗、ダンパ特性が関係するため、指令と流量・圧力を対応させて確認します。

図4：燃料と空気は、指令だけでなく実際の供給を監視する

バーナ周辺の概念構成です。調整弁・ダンパは量を調整し、遮断弁や火炎監視などは安全な燃焼の成立に関わります。

※燃料種や機種により弁の台数、検出器、点火装置は異なります。図は配管・制御回路の施工仕様ではありません。

負荷を増すときは空気を先行させ、減らすときは燃料を先に減らす考え方が使われます。定常状態の比率が同じでも、途中で燃料だけが先に増えると空気不足になるため、過渡的な関係も制御へ反映します。

排ガスのO₂、CO、温度などを、負荷と燃料の条件に合わせて評価します。黒煙が見えないだけで完全燃焼と判断すると、目に見えない不完全燃焼の兆候や余分な空気による損失を見落とします。

測定器の校正や採取位置も、燃焼調整の判断へ影響します。煙道への空気漏込みがあればO₂が高く見える場合があるため、数値だけを下げる操作ではなく、測定条件と設備の状態を確認します。

燃料削減はボイラー効率の入出熱と熱損失で評価し、必要な蒸気品質と安全な燃焼を満たす範囲で行います。排ガス温度や空気比を一つだけ最小へすればよい、という調整ではありません。

低負荷で燃焼を維持できる範囲と、台数を切り替える運転も設備全体の課題です。一台の最小燃焼量を下回る要求では、発停や蒸気圧力の変動を含め、メーカーが指定する台数制御の考え方を使います。

安全装置

安全装置は、運転をうまく調整することとは別に、許容できない状態で燃焼を続けないために働きます。低水位、失火、燃料圧力や風圧の異常など、対象とする危険に対応した検出と遮断が組み合わされます。

点火のシーケンスでは、必要な条件を確認し、炉内の掃気、点火、火炎確認、通常燃焼へ進む流れを持ちます。時間や順序、許可条件は装置ごとの設計なので、一般的な説明からタイマ値を決めることはできません。

プレパージは、点火前に炉内などの可燃ガスを掃気するための段階です。送風機の運転信号に加えて、必要な風の成立やダンパ位置などを構成に応じて確認し、掃気を確実に進めます。

図5：次へ進む許可と、運転中の停止条件を分ける

燃焼安全の機能を理解するための段階表です。実機の再起動操作や設定値を示すものではなく、指定シーケンスの意味を照合するために使います。

段階	確認する機能の例	不成立時の扱い
起動前	水位、燃料圧、必要な弁・ダンパの状態	条件が整うまで点火を許可しない
掃気	指定の送風・時間・状態	必要な掃気が成立しなければ進まない
点火	点火装置と火炎の成立	不着火に対して指定の燃料遮断
通常燃焼	火炎、低水位、圧力、燃料・空気系	危険に対応した遮断・停止
停止後	原因、停止履歴、復帰条件	機種のロックアウト等の設計へ従う

火炎検出器は燃焼を確認する機器で、燃料弁へ指令を出したことを火炎成立の代わりにはしません。点火しても所定の条件で火炎が確認できない、不意に失火する、といった状態へ対応する保護が必要です。

インターロックは、条件が満たされなければ危険な動作を許可しない仕組みです。インターロック回路の役割を踏まえ、通常の運転要求より安全条件を優先する関係を明確にします。

異常時の動作には、警報のみ、制御停止、ロックアウトによる停止保持などの区別があります。不着火時に所定の条件で自動再試行する機種もあり、検出した異常と機器の設計で動作が決まります。

低水位遮断後の復帰は、不着火時の自動再試行とは分けて扱います。単管式貫流を除くバーナ式蒸気ボイラーを対象とする国の低水位指針では、燃料遮断弁は原因除去後も手動操作を経て開く構造です。

ただし停止原因が不明なままリセットを繰り返すことは、異常を解消する方法ではありません。停止表示と履歴を残し、原因を除いたうえで装置の指定手順へ従い、保護を短絡して運転を続けないことが基本です。

低水位警報は人へ知らせる機能、低水位燃焼遮断は燃料供給を止める機能です。同じ水位異常に関わっても目的が違うため、警報の表示・音と、燃料の遮断動作をそれぞれ試験で確かめます。

圧力の通常調整、過圧時の燃焼停止、安全弁の圧力放出も、それぞれ役割が違います。安全弁の設定圧力と役割を確認し、通常制御があるから安全弁は不要という関係にはしません。

安全機能は検出器だけで完結せず、信号、制御器、遮断弁とその動力源まで含めて成立します。警報用モニタ信号と安全用出力を取り違えず、必要な独立性や故障時動作を設備設計へ反映します。

ボイラー制御を確認するときの見方

運転不調を調べる際は、最初に変化したものと、その結果として動いた制御を分けます。蒸気需要、圧力、水位、給水、燃焼量、警報を同じ時間軸へ並べると、単独の数値より因果を追いやすくなります。

たとえば需要が急増して圧力が下がり、燃焼量が増え、水位が一時上がったという記録なら、見かけ水位の変動も候補になります。水位の上昇だけを抜き出して給水過多と断定せず、前後の圧力と流量を照合します。

給水と蒸気の量を考えるときは、ブローなどの流出も含めた質量収支が基本です。定常状態で給水と蒸気だけを比較し、差の全てがボイラー内へ蓄えられていると考えると、ブロー量を見落とします。

不着火の調査では、燃料弁を開いたかという指令だけでなく、実際の燃料圧力、送風、点火、火炎信号を分けます。どの段階で許可が外れたかを履歴で追い、別の異常表示を一括りにしないことが大切です。

点検計画には、機器の汚れや摩耗と、保護機能の作動確認を含めます。時間基準・状態基準の保全を組み合わせ、自動運転だから監視や機能確認を省けるとは考えません。

機能試験の方法と周期は、対象機種の説明書、設備の手順、適用される要件に従います。燃焼安全装置に関する技術を修得した専門者が担当し、検出から燃料遮断までの動作と結果を記録します。

水位・燃焼・安全の設定を変更した際は、変更理由と版、試験結果を残します。正常に見える一点だけでなく、起動、負荷変動、停止、異常時の各条件で期待する動作が維持されるかを照合します。

ボイラー制御のよくある質問

給水が自動なら低水位の心配はありませんか？

検出器や給水系統が不調なら、自動制御でも必要な水が入らない場合があります。通常の給水調整と危険な低水位の燃焼遮断を分け、実水位、給水状態、保護機能を指定の方法で確認します。

水位は高いほど安全ですか？

高すぎる水位は蒸気分離の空間を狭め、キャリーオーバーへ関係します。低水位を避けるだけでなく、機種が指定する正常範囲へ保ち、水質と負荷変動も合わせて管理します。

黒煙が出ていなければ燃焼は適正ですか？

見た目だけでは、COなどの不完全燃焼の兆候や過剰空気による損失を判断できません。燃料と負荷、測定条件をそろえて排ガスを評価し、メーカーが指定する燃焼条件へ合わせます。

インターロックと警報は同じ意味ですか？

警報は異常を知らせ、インターロックは条件に応じて動作を許可・禁止する仕組みです。警報表示だけで安全遮断が成立するとは限らないため、検出から出力、遮断弁までの機能を確認します。

停止したらリセットを繰り返してよいですか？

原因が不明なまま繰り返しても異常は解消せず、危険な状態を繰り返すおそれがあります。停止原因と履歴を確認し、装置の指定する原因除去と復帰条件に従って対応します。

まとめ

機器ごとの計器値を眺めるだけでなく、需要から制御、操作端、設備の反応へ順に対応させると理解が進みます。自分の設備の系統図と説明書で三つの役割を確認し、正常運転と異常時保護を支える記録を整えます。
